Zadania projektowe - Bezprzewodowe sieci WLAN

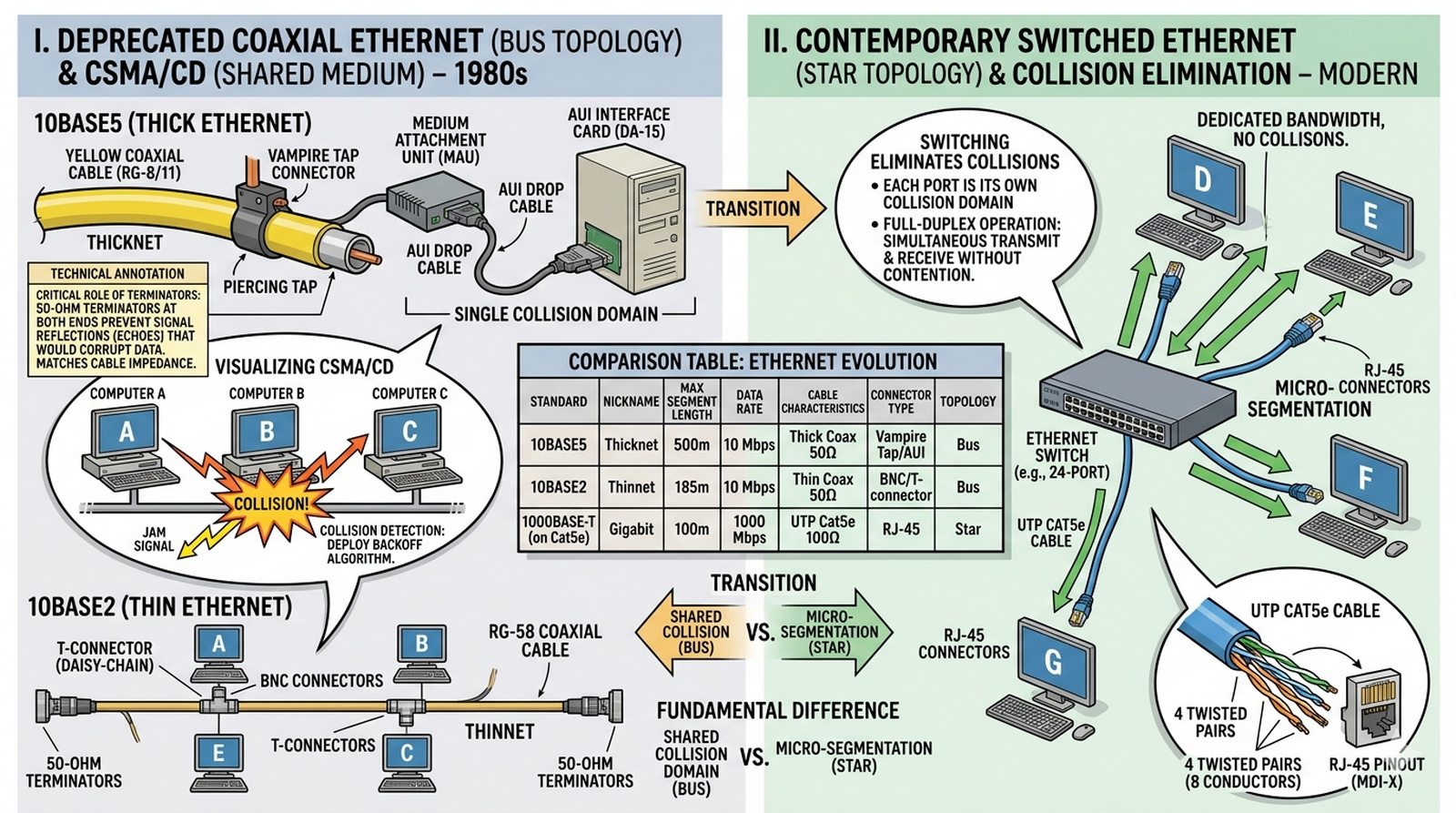

Część 1 Narodziny Ethernetu, media współdzielone, magistrala, skrętka miedziana, przełączniki, bezprzewodowe medium współdzielone.

Celem zadania jest prześledzenie ewolucji mediów transmisyjnych w sieciach lokalnych oraz zrozumienie, dlaczego współczesne sieci bezprzewodowe Wi-Fi stanowią powrót do koncepcji medium współdzielonego. W sieci kablowej opartej na przełącznikach każdy komputer ma dedykowany tor transmisyjny w pełnym dupleksie. W eterze radiowym wszystkie stacje w zasięgu punktu dostępowego korzystają z tej samej częstotliwości, dokładnie tak jak komputery podłączone do jednego kabla koncentrycznego kilkadziesiąt lat temu.

Medium współdzielone

Środowisko transmisyjne (np. wspólny przewód miedziany lub pasmo radiowe), w którym sygnał nadany przez jedno urządzenie dociera do wszystkich pozostałych stacji w danym segmencie.

Kolizja

Sytuacja, w której co najmniej dwa urządzenia rozpoczynają nadawanie danych w tym samym czasie w medium współdzielonym, co powoduje nałożenie się sygnałów i zniszczenie obu ramek.

Terminator 50 omów (50 Ω)

Rezystor montowany na obu końcach magistrali koncentrycznej, którego zadaniem jest pochłonięcie fali elektromagnetycznej i zapobieżenie jej odbiciu na końcach magistrali.

CSMA/CD

Protokół wielodostępu z badaniem stanu nośnej i wykrywaniem kolizji stosowany w sieciach kablowych; nadajnik słucha medium w trakcie nadawania i przerywa transmisję po wykryciu kolizji.

CSMA/CA

Protokół wielodostępu z badaniem stanu nośnej i unikaniem kolizji stosowany w sieciach Wi-Fi; z powodu niemożności wykrycia kolizji w radiu stacja odczekuje losowy czas przed nadaniem.

Pracujesz jako stażysta w dziale IT modernizowanego zakładu produkcyjnego. Podczas inwentaryzacji magazynu odnajdujesz sztywne, grube żółte przewody, złącza BNC oraz terminatory. Dyrektor techniczny prosi cię o przygotowanie opracowania wyjaśniającego zespołowi, dlaczego dawne sieci magistralne były zawodne, jak przejście na skrętkę i przełączniki wyeliminowało kolizje oraz dlaczego nowo wdrożona w hali sieć Wi-Fi pod dużym obciążeniem boryka się z problemami znanymi ze starych mediów współdzielonych.

1. Przedstaw budowę fizyczną kabla grubego Ethernetu (10BASE5) oraz montaż transceiverów (modułów nadawczo-odbiorczych) montowanych nakłuwająco (ang. vampire tap) łączonych kablem AUI.
2. Opisz zasady łączenia stacji w standardzie 10BASE2 za pomocą cienkiego kabla RG-58, złączy BNC oraz trójników T.
3. Wyjaśnij zjawisko dopasowania falowego i rolę terminatorów 50 omów w zapobieganiu odbiciom sygnału na końcach magistrali.
4. Przeanalizuj konsekwencje mechanicznego przerwania kabla magistrali dla działania całej sieci lokalnej i wskaż trudności diagnostyczne.
5. Opisz przejście na topologię gwiazdy z wykorzystaniem skrętki nieekranowanej (UTP kategorii 5e i 6) oraz złączy RJ-45.
6. Wyjaśnij fundamentalną różnicę między koncentratorem (hub - nadal medium współdzielone) a przełącznikiem (switch - separacja domen kolizyjnych).
7. Wykaż, w jaki sposób bezprzewodowa sieć Wi-Fi powraca do ograniczeń medium współdzielonego (półdupleks, rywalizacja o dostęp).
8. Porównaj mechanizm wykrywania kolizji CSMA/CD na kablu z mechanizmem unikania kolizji CSMA/CA w eterze radiowym.

• Do wykonania schematów blokowych (topologia magistrali, dopasowanie falowe z terminatorem, algorytm CSMA/CA) wykorzystaj bezpłatne narzędzie online draw.io.
• Wykres przygotuj w arkuszu LibreOffice Calc: przedstaw zależność efektywnej przepustowości segmentu od rosnącej liczby stacji aktywnie transmitujących dane.
• Zwróć uwagę na fakt, że w radiu nadajnik nadaje z mocą wielokrotnie przewyższającą czułość własnego odbiornika, co uniemożliwia bezpośrednie podsłuchiwanie medium w trakcie transmisji.

• Objętość: 10-12 stron formatu A4.
• Tabela 1: Porównanie parametrów 10BASE5, 10BASE2, 1000BASE-T oraz Wi-Fi (standard, medium, zasięg, topologia fizyczna, metoda dostępu).
• Tabela 2: Zestawienie algorytmów CSMA/CD oraz CSMA/CA (kroki przed nadaniem, zachowanie w trakcie transmisji, reakcja na błąd).
• Wykres w Calc: Spadek sumarycznej sprawności medium współdzielonego przy wzroście liczby stacji kolidujących.
• Schematy: 1) Przekrój kabla koncentrycznego z terminatorem, 2) Odbicie fali przy braku terminatora, 3) Schemat blokowy procedury CSMA/CA z ramkami ACK.

Warunkiem zaliczenia jest poprawne wykazanie analogii między magistralą kablową a komórką radiową Wi-Fi. Najczęstszym błędem jest potraktowanie tematu wyłącznie historycznie bez odniesienia do współczesnych sieci WLAN lub mylenie koncentratora (hub) z przełącznikiem (switch).

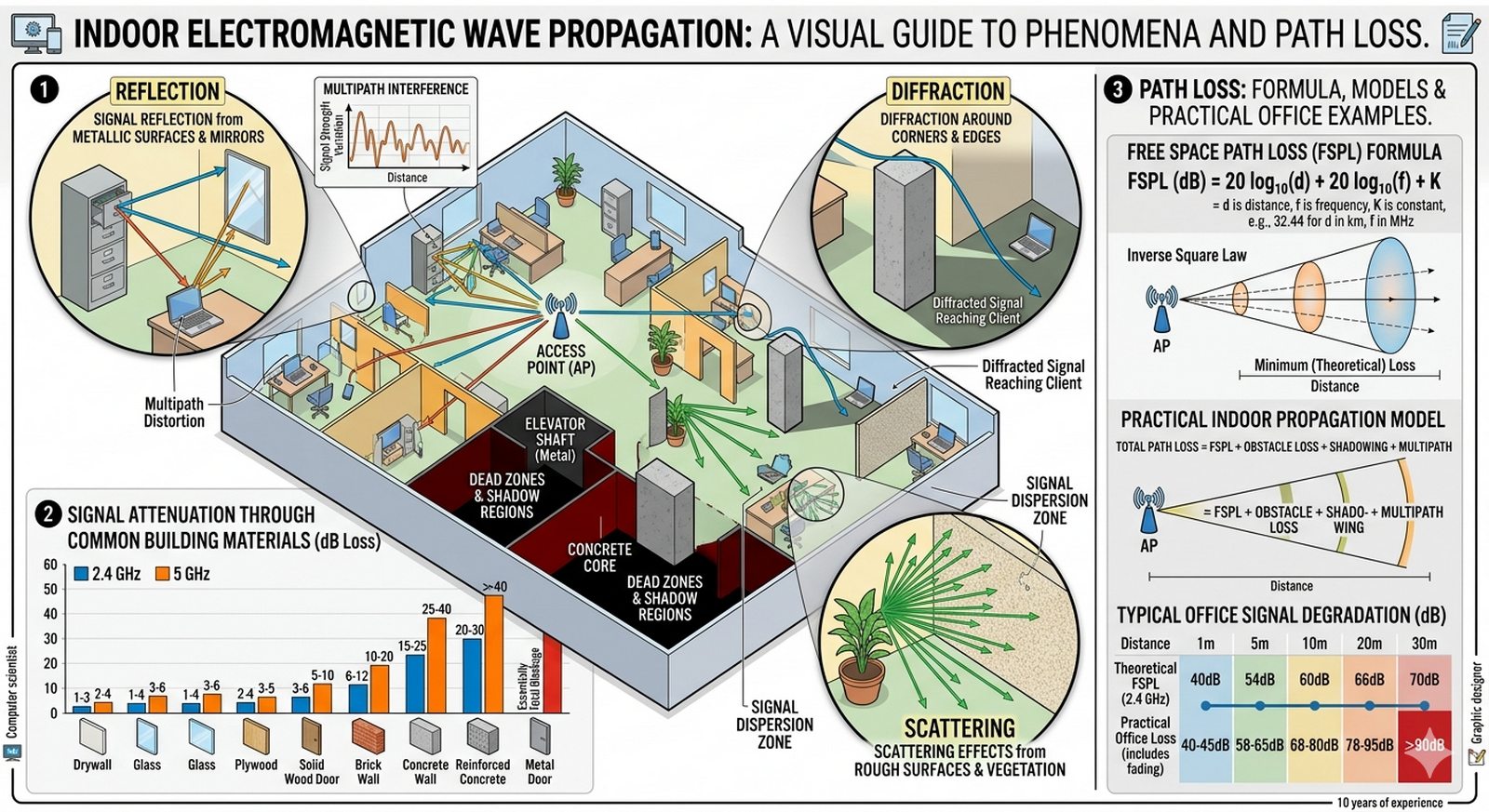

Część 2 Propagacja sygnału: fala elektromagnetyczna, tłumienie, odbicie, dyfrakcja, rozproszenie, zjawisko cienia radiowego.

Celem opracowania jest usystematyzowanie wiedzy na temat rozchodzenia się fal radiowych wewnątrz budynków biurowych i mieszkalnych. Sygnał Wi-Fi napotyka na swojej drodze różnorodne materiały konstrukcyjne, meble oraz ludzi, co prowadzi do drastycznego spadku mocy i powstawania martwych stref. Zrozumienie natury tych zjawisk pozwala na racjonalne rozmieszczenie punktów dostępowych bez konieczności kosztownych poprawek instalacji.

Decybel (dB)

Logarytmiczna jednostka miary określająca stosunek dwóch wartości mocy. Zmiana o 3 dB oznacza dwukrotny wzrost lub spadek mocy sygnału.

Poziom mocy (dBm)

Poziom mocy odniesiony do 1 miliwata (1 mW). W sieciach Wi-Fi typowe poziomy odbieranego sygnału mieszczą się w zakresie od -30 dBm (bardzo silny) do -85 dBm (granica zerwania połączenia).

Tłumienie (Attenuation)

Utrata mocy fali elektromagnetycznej podczas przechodzenia przez ośrodek materialny lub w wyniku rozchodzenia się w przestrzeni.

Odbicie (Reflection)

Zjawisko zachodzące, gdy fala napotyka przeszkodę o wymiarach znacznie większych od długości fali, wykonaną z metalu lub materiału o dużej gęstości.

Dyfrakcja (Diffraction)

Uginanie się fali na ostrych krawędziach przeszkód, umożliwiające dotarcie sygnału w obszary znajdujące się poza bezpośrednią linią widoczności.

Rozproszenie (Scattering)

Rozbicie fali na wiele słabych promieni biegnących w różnych kierunkach, wywołane kontaktem z małymi lub chropowatymi obiektami (np. liście roślin, tynk strukturalny).

Jesteś technikiem-doradcą zaproszonym do nowo wynajętego skrzydła biurowego (korytarz ok. 25 m długości, sala konferencyjna ok. 8 x 6 m). Punkt dostępowy / router 802.11ac/ax zamontowano nisko na ścianie korytarza, na wysokości ok. 1,2 m nad podłogą, tuż za ścianą działową sali. Pracownicy zgłaszają, że na korytarzu telefon pokazuje pełny zasięg (orientacyjnie -38 do -50 dBm w odległości 2-3 m od routera, zmierzone aplikacją WiFi Analyzer), natomiast po wejściu do sali konferencyjnej sygnał spada do poziomu od -78 do -85 dBm, transfery przerywają się, a wideokonferencje zrywają połączenie. Efekt występuje w obu pasmach, przy czym w paśmie 5 GHz jest wyraźnie gorszy niż w 2,4 GHz.

Po wstępnej inspekcji stwierdzasz trzy kluczowe przeszkody na bezpośredniej trasie sygnału (odległość nadajnik - najbliższe miejsce w sali to tylko 5-7 m, ale bez widoczności optycznej LOS): 1) ściana działowa ze zbrojonego betonu o grubości ok. 15-20 cm wraz ze stalowym zbrojeniem, 2) duża, sięgająca sufitu szafa metalowa z dokumentacją ustawiona bezpośrednio przy tej ścianie od strony korytarza, częściowo zasłaniająca router, 3) lustro weneckie o wymiarach ok. 2 x 1,5 m zawieszone na ścianie sali konferencyjnej na wprost routera (lustro posiada cienką metaliczną warstwę odbijającą, która dla fal radiowych zachowuje się podobnie jak blacha). Dodatkowo w sali znajdują się stoliki, krzesła metalowe, rośliny doniczkowe oraz tynk strukturalny o chropowatej powierzchni.

Twoim zadaniem jest sporządzenie pisemnej ekspertyzy technicznej dla administratora obiektu (część referatu). Na tym jednym, konkretnym przykładzie masz wyjaśnić wszystkie zjawiska z zakresu opracowania: tłumienie w wolnej przestrzeni FSPL na dystansie 1-30 m, tłumienie wnoszone przez beton zbrojony, metal i lustro (wartości orientacyjne w dB, z rozróżnieniem 2,4 GHz i 5 GHz), odbicie od szafy i lustra, powstanie strefy cienia radiowego za ścianą i szafą, dyfrakcję na krawędzi otworu drzwiowego do sali oraz rozproszenie na drobnych elementach wyposażenia. Masz policzyć uproszczony budżet łącza: moc EIRP routera minus FSPL minus suma tłumień materiałowych w porównaniu z czułością odbiornika (typowo -85 do -90 dBm dla najniższych prędkości, -70 do -75 dBm dla wysokich MCS) i wykazać, dlaczego margines zaniku spadł do zera. W części wnioskowej masz zaproponować i uzasadnić 2 warianty poprawy: przeniesienie punktu dostępowego na sufit korytarza przed wejściem do sali lub do wnętrza sali (montaż sufitowy centralnie, wys. 2,5-3 m, min. 1-2 m od konstrukcji metalowych, anteny w polaryzacji pionowej), ewentualnie dołożenie drugiego AP, oraz zasady weryfikacji pomiarowej po zmianie (pomiar dBm w tych samych 3-4 punktach przed i po).

1. Scharakteryzuj naturę fali elektromagnetycznej w pasmach 2,4 GHz i 5 GHz (zależność między częstotliwością a długością fali).
2. Wyjaśnij zjawisko tłumienia fali w wolnej przestrzeni (FSPL) wraz ze wzrostem odległości od nadajnika.
3. Opisz mechanizm odbicia fali od powierzchni metalowych oraz luster i wskaż jego skutki dla propagacji sygnału.
4. Przedstaw zjawisko dyfrakcji na krawędziach otworów drzwiowych i narożnikach korytarzy.
5. Scharakteryzuj rozproszenie sygnału na drobnych elementach wyposażenia wnętrz i roślinności biurowej.
6. Opracuj zestawienie wartości tłumienia w decybelach dla typowych przeszkód: szkła, płyt kartonowo-gipsowych, cegły i betonu.
7. Zdefiniuj pojęcie budżetu łącza (Link Budget) oraz minimalnego poziomu czułości odbiornika wymaganego do stabilnej pracy.
8. Sformułuj zalecenia dotyczące poprawnego montażu punktu dostępowego (wysokość, odległość od metalowych konstrukcji).

• Pamiętaj o prostej analogii: fala radiowa zachowuje się w pomieszczeniu podobnie jak światło latarki w obecności luster, matowych szyb i cieni.
• Wykres przygotuj w LibreOffice Calc: przedstaw spadek mocy sygnału w funkcji odległości (model FSPL) dla częstotliwości 2,4 GHz oraz 5 GHz na dystansie od 1 do 30 metrów.
• Do weryfikacji możesz wykorzystać darmową aplikację mobilną typu WiFi Analyzer na smartfonie, mierząc poziom sygnału w dBm w tym samym pokoju co router oraz za ścianą.

• Objętość: 10-12 stron formatu A4.
• Tabela 1: Zestawienie zjawisk fizycznych (nazwa, mechanizm, warunki wystąpienia, wpływ na zasięg i jakość Wi-Fi).
• Tabela 2: Tłumienie typowych materiałów budowlanych w dB dla pasma 2,4 GHz i 5 GHz.
• Wykres w Calc: Zależność tłumienia w wolnej przestrzeni od odległości dla pasma 2,4 GHz i 5 GHz.
• Schematy: 1) Rzut biura z ilustracją odbicia, dyfrakcji i rozproszenia, 2) Schemat powstawania strefy cienia radiowego za przeszkodą, 3) Graficzna reprezentacja budżetu łącza.

Należy wykazać poprawne rozumienie logarytmicznej skali decybelowej oraz różnicy między dB a dBm. Błędem krytycznym jest twierdzenie, że fala radiowa całkowicie omija przeszkody bez utraty energii lub mylenie odbicia z załamaniem.

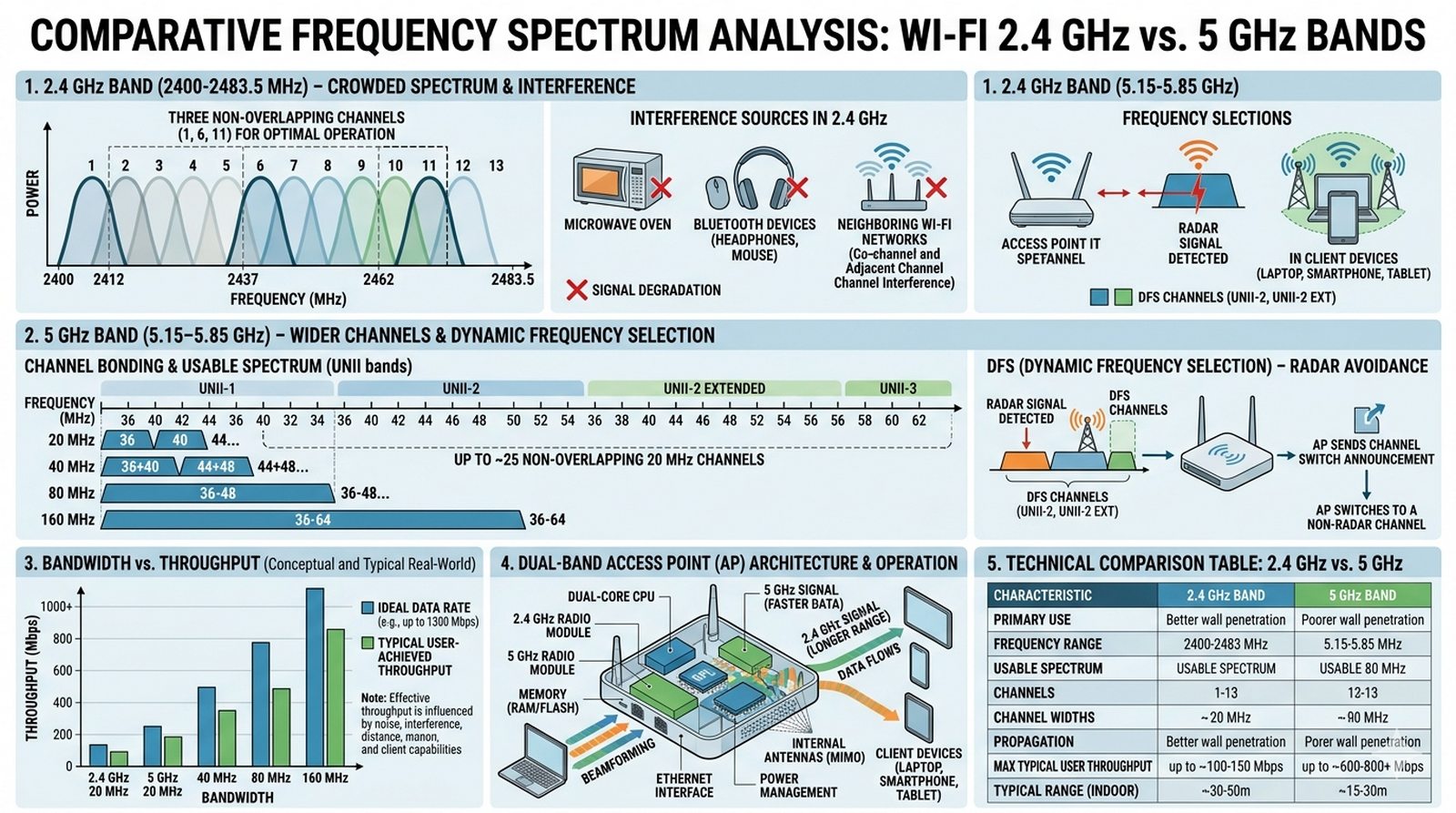

Część 2 Pasma nielicencjonowane ISM, struktura kanałów, nakładanie się widma, łączenie kanałów (Channel Bonding), radary DFS.

Celem projektu jest analiza porównawcza dwóch podstawowych pasm radiowych wykorzystywanych w sieciach Wi-Fi. Wybór pasma determinuje zasięg komórki, podatność na zakłócenia zewnętrzne oraz maksymalną przepływność. Opracowanie ma dać odpowiedź na pytanie, jak poprawnie skonfigurować router dwuzakresowy i dobrać szerokość kanałów, aby uniknąć konfliktów w gęstym środowisku radiowym.

Pasmo ISM

Wycinek widma radiowego przeznaczony do celów przemysłowych, naukowych i medycznych, niewymagający indywidualnych zezwoleń i licencji na nadawanie.

Kanały nienakładające się

Kanały o takiej odległości częstotliwościowej między częstotliwościami środkowymi, która zapobiega wzajemnemu zakłócaniu się transmitowanych sygnałów (w paśmie 2,4 GHz są to kanały 1, 6 i 11).

Łączenie kanałów (ang. Channel Bonding)

Technika łączenia sąsiednich kanałów radiowych o szerokości 20 MHz w jeden szeroki kanał (40, 80 lub 160 MHz) w celu proporcjonalnego zwiększenia przepustowości.

DFS (Dynamic Frequency Selection)

Mechanizm dynamicznego wyboru częstotliwości w paśmie 5 GHz wymuszający nasłuch i natychmiastowe zwolnienie kanału w przypadku wykrycia sygnału radaru pogodowego lub wojskowego.

Zarząd firmy planuje wymianę sprzętu sieciowego w siedzibie zlokalizowanej w gęstym centrum biurowym. W eterze widocznych jest ponad 40 sąsiednich sieci Wi-Fi. Część pracowników korzysta z prostych terminali magazynowych z kartami tylko 2,4 GHz, natomiast zespół programistów i grafików wymaga wysokich przepływności przy przesyłaniu plików projektowych. Przygotuj raport techniczny rekomendujący podział sieci na pasma oraz właściwy plan przydziału kanałów.

1. Porównaj właściwości fal 2,4 GHz i 5 GHz pod kątem zasięgu, tłumienia przez ściany oraz zdolności do omijania przeszkód.
2. Przeanalizuj układ kanałów w paśmie 2,4 GHz i wykaż, dlaczego kanały o szerokości 20 MHz nakładają się na siebie przy rastrze 5 MHz.
3. Wskaż źródła zakłóceń pochodzących spoza sieci w 2,4 GHz (kuchenki mikrofalowe, moduły Bluetooth, bezprzewodowe akcesoria komputerowe, nianie elektroniczne).
4. Scharakteryzuj pasmo 5 GHz pod kątem dostępnej szerokości widma i liczby niezależnych kanałów 20 MHz.
5. Wyjaśnij działanie techniki Channel Bonding i wskaż ryzyko jej stosowania w zatłoczonym paśmie 2,4 GHz.
6. Opisz zasady działania procedury DFS i konsekwencje wykrycia radaru dla ciągłości połączenia klientów Wi-Fi.
7. Wspomnij o nowym paśmie 6 GHz (Wi-Fi 6E) jako perspektywie rozwiązania problemu zatłoczenia eteru.
8. Zaproponuj politykę separacji usług w firmie (np. IoT i skanery w 2,4 GHz, laptopy w 5 GHz).

• Zastosuj analogię miejsc parkingowych: kanał 20 MHz to szeroki pojazd, a numery kanałów to linie namalowane zbyt gęsto na parkingu.
• Wykres przygotuj w LibreOffice Calc: porównaj maksymalną teoretyczną przepustowość łącza dla szerokości kanału 20, 40, 80 oraz 160 MHz w standardzie 802.11ac/ax.
• Przeprowadź prosty audyt we własnym mieszkaniu przy użyciu programu inSSIDer lub aplikacji mobilnej i zanotuj, ile okolicznych sieci pracuje na błędnie dobranych kanałach (np. 2, 3, 4, 7, 8, 9).

• Objętość: 10-12 stron formatu A4.
• Tabela 1: Porównanie pasm 2,4 GHz i 5 GHz (zasięg, tłumienie, liczba kanałów nienakładających się, maksymalna szerokość kanału, zakłócenia).
• Tabela 2: Wykaz podzakresów pasma 5 GHz (U-NII-1, U-NII-2A, U-NII-2C, U-NII-3) z uwzględnieniem wymogu DFS i limitów mocy.
• Wykres w Calc: Porównanie przepustowości w zależności od szerokości kanału.
• Schematy: 1) Geometria nakładania się kanałów w paśmie 2,4 GHz, 2) Schemat łączenia kanałów (Channel Bonding) w 5 GHz, 3) Diagram blokowy procedury przełączania kanału DFS.

Kluczowe jest zrozumienie, dlaczego w Europie w paśmie 2,4 GHz zaleca się wyłącznie kanały 1, 6 i 11. Błędem jest twierdzenie, że włączenie szerokości 40 MHz w paśmie 2,4 GHz jest zawsze bezpieczne i korzystne w gęstym środowisku mieszkalnym.

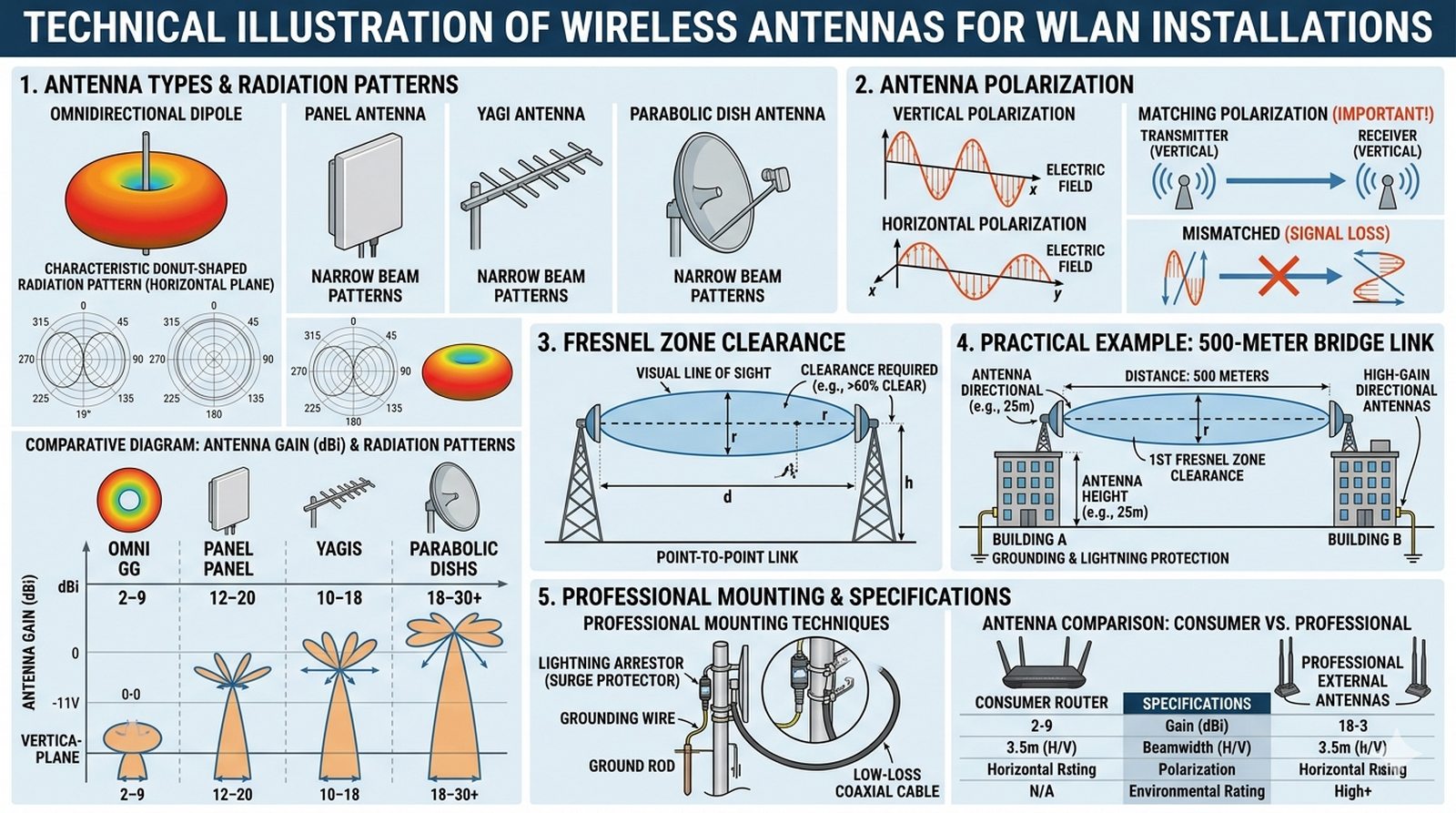

Część 2 Anteny: przetwornik pasywny, anteny dookólne i kierunkowe, zysk (dBi/dBd), polaryzacja, strefa Fresnela, limit EIRP.

Celem projektu jest sklasyfikowanie anten stosowanych w systemach bezprzewodowych oraz wyjaśnienie ich parametrów elektrycznych i konstrukcyjnych. Antena jest elementem pasywnym i nie generuje energii - jej zysk wynika wyłącznie z kierunkowego skupienia wiązki fali radiowej. Prawidłowy dobór anteny i zachowanie czystości strefy Fresnela są kluczowe przy projektowaniu pokrycia w budynkach oraz realizacji mostów radiowych punkt-punkt.

Zysk anteny (dBi)

Miara kierunkowości anteny odniesiona do teoretycznej anteny izotropowej, która promieniuje energię równomiernie we wszystkich kierunkach przestrzeni.

Charakterystyka promieniowania

Wykres przedstawiający przestrzenny rozkład mocy wypromieniowywanej przez antenę w płaszczyźnie poziomej (azymut) i pionowej (elewacja).

Polaryzacja fali

Kierunek wektora pola elektrycznego fali elektromagnetycznej w przestrzeni (najczęściej pionowa lub pozioma).

Pierwsza strefa Fresnela

Obszar w kształcie elipsoidy obrotowej wokół osi optycznej łączącej nadajnik i odbiornik; przeszkody wnikające w ten obszar powodują wygaszanie sygnału.

EIRP (zastępcza moc promieniowana izotropowo)

Równoważna moc wypromieniowana izotropowo (Equivalent Isotropically Radiated Power) - całkowita moc, jaką musiałaby emitować antena izotropowa, aby dać takie samo natężenie sygnału w kierunku maksymalnego promieniowania.

Przedsiębiorstwo posiada dwa budynki oddalone od siebie o 500 metrów, rozdzielone placem manewrowym i parkingiem. Koszt ułożenia światłowodu w ziemi przekracza budżet inwestycji. Dział IT decyduje się na budowę mostu radiowego punkt-punkt. Przygotuj opracowanie techniczne, które wykaże, dlaczego standardowe routery z antenami dookólnymi nie zapewnią stabilnego łącza, dobierz właściwe anteny kierunkowe, oblicz strefę Fresnela oraz zweryfikuj zgodność mocy z normami prawnymi w Polsce.

1. Zdefiniuj rolę anteny jako pasywnego transformatora energii elektromagnetycznej między kablem a przestrzenią otwartą.
2. Wyjaśnij pojęcie zysku energetycznego i różnicę między jednostkami dBi (wobec izotropu) a dBd (wobec dipola).
3. Opisz charakterystykę promieniowania anteny dookólnej (kształt torusa/pączka) i wskaż konsekwencje błędnego montażu poziomego.
4. Scharakteryzuj anteny kierunkowe: panelowe, Yagi oraz paraboliczne, wskazując ich optymalne zastosowania.
5. Wyjaśnij zjawisko polaryzacji i konsekwencje niedopasowania polaryzacji anteny nadawczej i odbiorczej.
6. Przedstaw koncepcję pierwszej strefy Fresnela i uzasadnij wymóg zachowania co najmniej 60% jej promienia bez przeszkód.
7. Wyjaśnij ograniczenia prawne EIRP w Polsce (100 mW dla 2,4 GHz oraz od 200 mW do 1 W dla 5 GHz w zależności od podzakresu) i sposób ich obliczania.
8. Wskaż dobre praktyki instalacji zewnętrznej: maszty, odciągi, kable niskotłumienne, złącza N/SMA oraz ochronę odgromową.

• Użyj analogii latarki i świeczki: antena o dużym zysku nie dodaje watów mocy ze ściany, lecz skupia światło w wąski promień kosztem innych kierunków.
• Wykres przygotuj w LibreOffice Calc: przedstaw zależność promienia pierwszej strefy Fresnela w połowie trasy w funkcji odległości (od 100 do 2000 m) dla częstotliwości 2,4 GHz i 5 GHz.
• Kalkulację budżetu łącza na 500 m przeprowadź na podstawie prostego bilansu: moc nadajnika (dBm) - tłumienie kabla (dB) + zysk anteny nadawczej (dBi) - straty FSPL (dB) + zysk anteny odbiorczej (dBi) - tłumienie kabla odbiornika (dB).

• Objętość: 10-12 stron formatu A4.
• Tabela 1: Klasyfikacja anten (typ, zysk w dBi, kąt wiązki poziomej i pionowej, typowe zastosowanie).
• Tabela 2: Bilans budżetu łącza mostu radiowego 500 m w pasmie 5 GHz wraz z weryfikacją limitu EIRP.
• Wykres w Calc: Promień strefy Fresnela w funkcji odległości dla 2,4 GHz i 5 GHz.
• Schematy: 1) Kształt wiązki anteny dookólnej w rzucie z boku i z góry, 2) Przekrój elipsoidy Fresnela z zaznaczoną przeszkodą terenową, 3) Schemat instalacji mostu zewnętrznego z odgromnikiem i uziemieniem.

Podstawowym wymogiem jest bezbłędne rozumienie pasywnego charakteru zysku anteny oraz prawidłowe posługiwanie się jednostką dBi. Niedopuszczalne jest twierdzenie, że antena kierunkowa jest aktywnym wzmacniaczem elektronicznym.

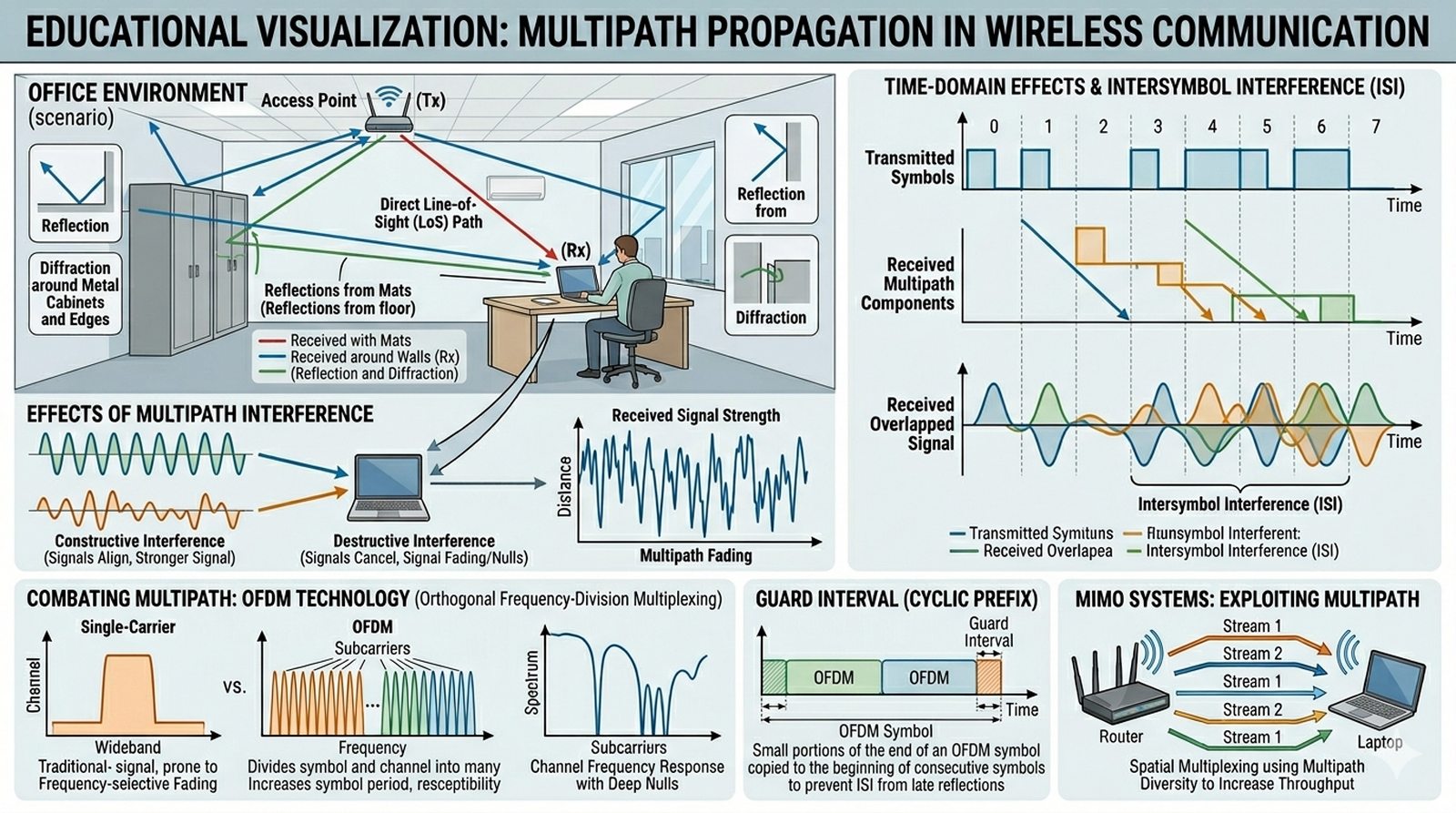

Część 2 Zjawisko wielodrogowości (Multipath), interferencja międzysymbolowa (ISI), rozrzut opóźnień (Delay Spread), technologia OFDM, odstęp ochronny (Guard Interval).

Celem opracowania jest zbadanie fenomenu wielodrogowości, będącego jednym z najpoważniejszych wyzwań w bezprzewodowej transmisji cyfrowej. Sygnał radiowy dociera do odbiornika wieloma ścieżkami na skutek odbić od ścian i sufitów z różnymi opóźnieniami czasowymi. Praca ma wyjaśnić, w jaki sposób technologia OFDM zamieniła zjawisko echa radiowego z niszczącej przeszkody w element wykorzystywany do zwiększania pojemności sieci.

Wielodrogowość (Multipath)

Zjawisko polegające na docieraniu do anteny odbiorczej wielu kopii tego samego sygnału radiowego, które przebyły drogi o różnej długości w wyniku odbić i ugięć.

Interferencja międzysymbolowa (ISI)

Zniekształcenie sygnału polegające na nakładaniu się opóźnionego echa poprzednio nadanego symbolu cyfrowego na kolejny symbol, uniemożliwiające jego poprawną detekcję.

Rozrzut opóźnień (Delay Spread)

Różnica czasu między dotarciem do odbiornika pierwszej (najczęściej bezpośredniej) a ostatniej istotnej kopii odbitej tego samego sygnału.

OFDM

Zwielokrotnienie z ortogonalnym podziałem częstotliwości - technika polegająca na podziale szybkiego strumienia danych na wiele wolnych podstrumieni transmitowanych równolegle na ortogonalnych podnośnych.

Odstęp ochronny (ang. Guard Interval, GI)

Odstęp ochronny - celowa przerwa czasowa wstawiana między kolejne symbole OFDM, pozwalająca na wygaszenie echa wielodrogowego przed odczytem nowego symbolu.

W nowo wybudowanej hali logistycznej ze ścianami z blachy trapezowej i betonową posadzką wózki widłowe tracą łączność z systemem magazynowym. Poziom sygnału w dBm wskazywany przez urządzenia jest wysoki, jednak stopa błędów pakietowych uniemożliwia stabilną pracę. Twoim zadaniem jest wyjaśnienie zespołowi technicznemu zjawiska echa wielodrogowego, opisanie roli odstępu ochronnego w punktach dostępowych oraz wskazanie, dlaczego starsze modulacje pojedynczej nośnej przegrywają w takich warunkach z OFDM.

1. Opisz mechanizm powstawania wielu dróg propagacji sygnału w zamkniętych przestrzeniach przemysłowych i biurowych.
2. Wyjaśnij różnicę między konstruktywnym (wzmocnienie w fazie) a destruktywnym (zanik w przeciwfazie) sumowaniem się fal w punkcie odbioru.
3. Przeanalizuj problem interferencji międzysymbolowej (ISI) i powiąż go z parametrem Delay Spread środowiska.
4. Wykorzystaj analogię mowy w pustej hali do wyjaśnienia, dlaczego wysokie prędkości transmisji na pojedynczej nośnej są wrażliwe na echo.
5. Przedstaw ideę modulacji wielotonowej OFDM (podział pasma na dziesiątki wąskich podnośnych o długim czasie trwania symbolu).
6. Opisz rolę odstępu ochronnego (Guard Interval: 800 ns vs 400 ns) w separacji kolejnych paczek danych.
7. Wyjaśnij działanie techniki różnorodności odbioru (Receive Diversity) i korektorów kanałowych.
8. Podsumuj ewolucję podejścia: jak standardy od 802.11n wzwyż zaczęły celowo wykorzystywać wielodrogowość w systemach MIMO.

• Nie wprowadzaj zaawansowanych równań transformacji Fouriera - skup się na prostym opisie zjawiska w dziedzinie czasu i częstotliwości.
• Wykres przygotuj w LibreOffice Calc: zestaw wartości przepustowości łącza dla różnych schematów modulacji (MCS) w zależności od wybranego odstępu ochronnego (Long GI 800 ns vs Short GI 400 ns).
• W schematach graficznych wyraźnie zaznacz oś czasu, pokazując moment nadejścia sygnału bezpośredniego i opóźnionego echa wpadającego w szczelinę Guard Interval.

• Objętość: 10-12 stron formatu A4.
• Tabela 1: Porównanie odporności na wielodrogowość standardów 802.11b (pojedyncza nośna DSSS), 802.11g/a (OFDM) oraz 802.11n/ax (OFDM/OFDMA z MIMO).
• Tabela 2: Wartości parametru Delay Spread dla różnych środowisk (otwarta przestrzeń, dom, biuro, hala magazynowa) i odpowiadające im wymagania GI.
• Wykres w Calc: Wzrost przepustowości wynikający ze skrócenia odstępu ochronnego z 800 ns do 400 ns.
• Schematy: 1) Schemat geometryczny promienia bezpośredniego i odbitych w hali, 2) Diagram czasowy ilustrujący powstawanie błędu ISI, 3) Struktura symbolu OFDM z prefiksem cyklicznym/Guard Interval.

Ocenie podlega zrozumienie fizycznej przyczyny powstawania ISI oraz roli Guard Interval. Typowym błędem jest mylenie interferencji międzysymbolowej (nakładanie się kolejnych symboli we własnym sygnale) z interferencją międzykanałową (zakłócenia od obcych routerów na sąsiednich częstotliwościach).

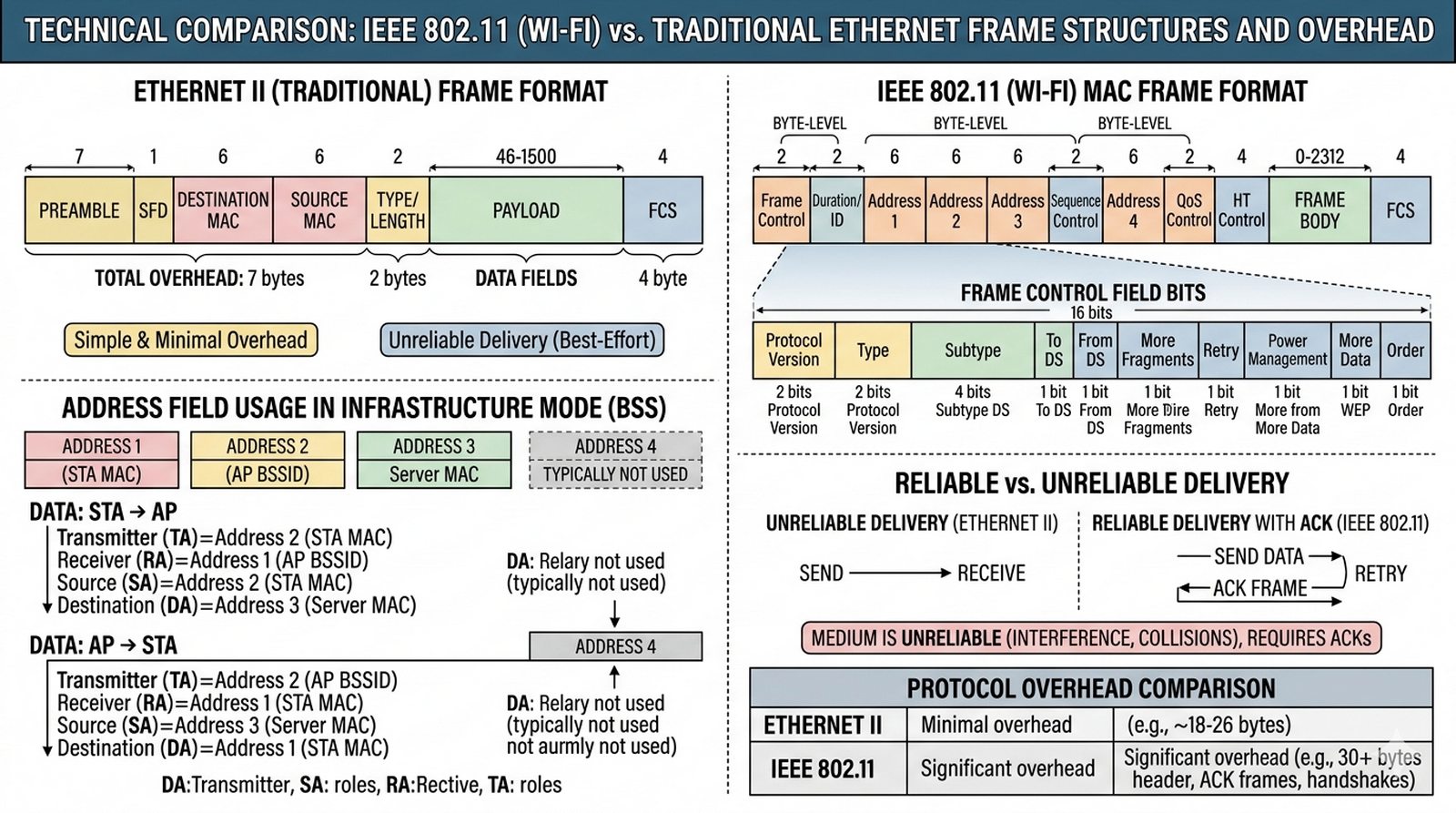

Część 3 Warstwa łącza danych, ramka Ethernet II, ramka 802.11, nagłówek MAC, pola adresowe, wektor alokacji sieci NAV, mechanizm potwierdzeń ACK.

Celem projektu jest analiza porównawcza jednostek danych w warstwie łącza danych (L2). Wielu początkujących traktuje Wi-Fi jako zwykły kabel zastąpiony falami radiowymi. Analiza budowy nagłówków dowodzi, że medium bezprzewodowe wymaga znacznie bardziej skomplikowanych mechanizmów kontrolnych, w tym aż do czterech adresów MAC, wirtualnego badania nośnej oraz obowiązkowego potwierdzania każdej ramki unicast.

Nagłówek MAC 802.11

Pole sterujące ramki radiowej o zmiennej długości (zazwyczaj od 24 do 36 bajtów), zawierające informacje o typie ramki, flagi sterujące, czas rezerwacji medium oraz adresy urządzeń.

Wektor alokacji sieci (NAV)

Licznik wirtualnego badania nośnej utrzymywany przez każdą stację Wi-Fi, odliczający czas, przez jaki medium będzie zajęte przez inną trwającą transmisję.

Pole Duration/ID

Pole w nagłówku 802.11 informujące w mikrosekundach, na jak długo dana stacja rezerwuje eter dla dokończenia bieżącej wymiany ramek (wraz z odpowiedzią ACK).

Ramka ACK

Krótka ramka kontrolna przesyłana natychmiast przez odbiorcę po bezbłędnym odebraniu ramki danych, potwierdzająca jej dostarczenie w medium zawodnym.

Narzut protokołu (Overhead)

Dodatkowe bajty nagłówków i przerw technicznych, które nie niosą danych użytkownika, lecz są niezbędne do prawidłowego sterowania transmisją.

Administrator sieci kablowej w przedsiębiorstwie dziwi się, dlaczego punkt dostępowy o deklarowanej przez producenta prędkości 300 Mb/s w testach transferu plików osiąga chwilowo do 120 Mb/s, podczas gdy kabel 100 Mb/s stale osiąga ponad 90 Mb/s. Przygotuj dla niego analizę, która wyjaśni źródła narzutu w warstwie 2 sieci Wi-Fi, rolę pól nagłówka 802.11 oraz powody, dla których protokół radiowy musi poświęcać znaczną część pasma na sterowanie i potwierdzenia.

1. Przedstaw prostotę i strukturę klasycznej ramki Ethernet II (14 bajtów nagłówka: DA, SA, EtherType + 4 bajty FCS).
2. Przeanalizuj anatomię ramki 802.11 z wyszczególnieniem wszystkich pól nagłówka MAC i ich rozmiarów w bajtach.
3. Wyjaśnij rolę pola Frame Control oraz znaczenie flag ToDS i FromDS w określaniu kierunku ruchu przez punkt dostępowy.
4. Rozszyfruj tajemnicę 4 adresów MAC: wskaż, kiedy wystarczą 3 adresy, a w jakich sytuacjach (mosty WDS/mesh) niezbędny jest adres czwarty.
5. Wyjaśnij mechanizm wirtualnego badania nośnej za pomocą pola Duration/ID oraz wektora NAV.
6. Uzasadnij, dlaczego w kablu Ethernet ramka danych nie wymaga potwierdzenia L2, a w Wi-Fi każda ramka unicast musi otrzymać potwierdzenie ACK.
7. Sklasyfikuj ramki 802.11 na trzy główne kategorie: zarządzające (Management), kontrolne (Control) oraz danych (Data).
8. Porównaj procentowy narzut nagłówka dla małego pakietu VoIP (np. 64 bajty) oraz pełnego pakietu MTU (1500 bajtów).

• Wykorzystaj darmowy program Wireshark: otwórz przykładowy plik śledzenia ruchu Wi-Fi (dostępny w dokumentacji Wiresharka) i zlokalizuj w nim pola Address 1, 2, 3 oraz flagi ToDS/FromDS w ramce Beacon i Data.
• Wykres przygotuj w LibreOffice Calc: przedstaw procentowy udział nagłówka (Overhead) w całkowitym rozmiarze ramki w zależności od rozmiaru przesyłanych danych użytkownika (Payload od 64 do 1500 bajtów) dla Ethernetu i Wi-Fi.
• Zastosuj analogię: Ethernet to prosta koperta firmowa, a ramka 802.11 to międzynarodowy list polecony z deklaracją celną i zwrotnym potwierdzeniem odbioru.

• Objętość: 10-12 stron formatu A4.
• Tabela 1: Porównanie pól nagłówka Ethernet II oraz IEEE 802.11 (nazwa pola, rozmiar w bajtach, funkcja).
• Tabela 2: Konfiguracja pól adresowych w zależności od kombinacji bitów ToDS i FromDS (znaczenie adresów 1, 2, 3 i 4).
• Wykres w Calc: Procentowy narzut nagłówka w funkcji rozmiaru danych dla Ethernetu i Wi-Fi.
• Schematy: 1) Wizualne porównanie formatu ramki Ethernet II i 802.11, 2) Diagram czasowy wymiany ramki Data i ramki potwierdzenia ACK z wektorem NAV, 3) Droga ramki ze stacji Wi-Fi przez AP do serwera w sieci kablowej.

Wymagane jest bezbłędne przypisanie ról adresom MAC (stacja źródłowa, docelowa, nadajnik radiowy, odbiornik radiowy BSSID). Typowym błędem jest twierdzenie, że czwarty adres MAC jest używany przy zwykłym przeglądaniu stron WWW przez smartfon.

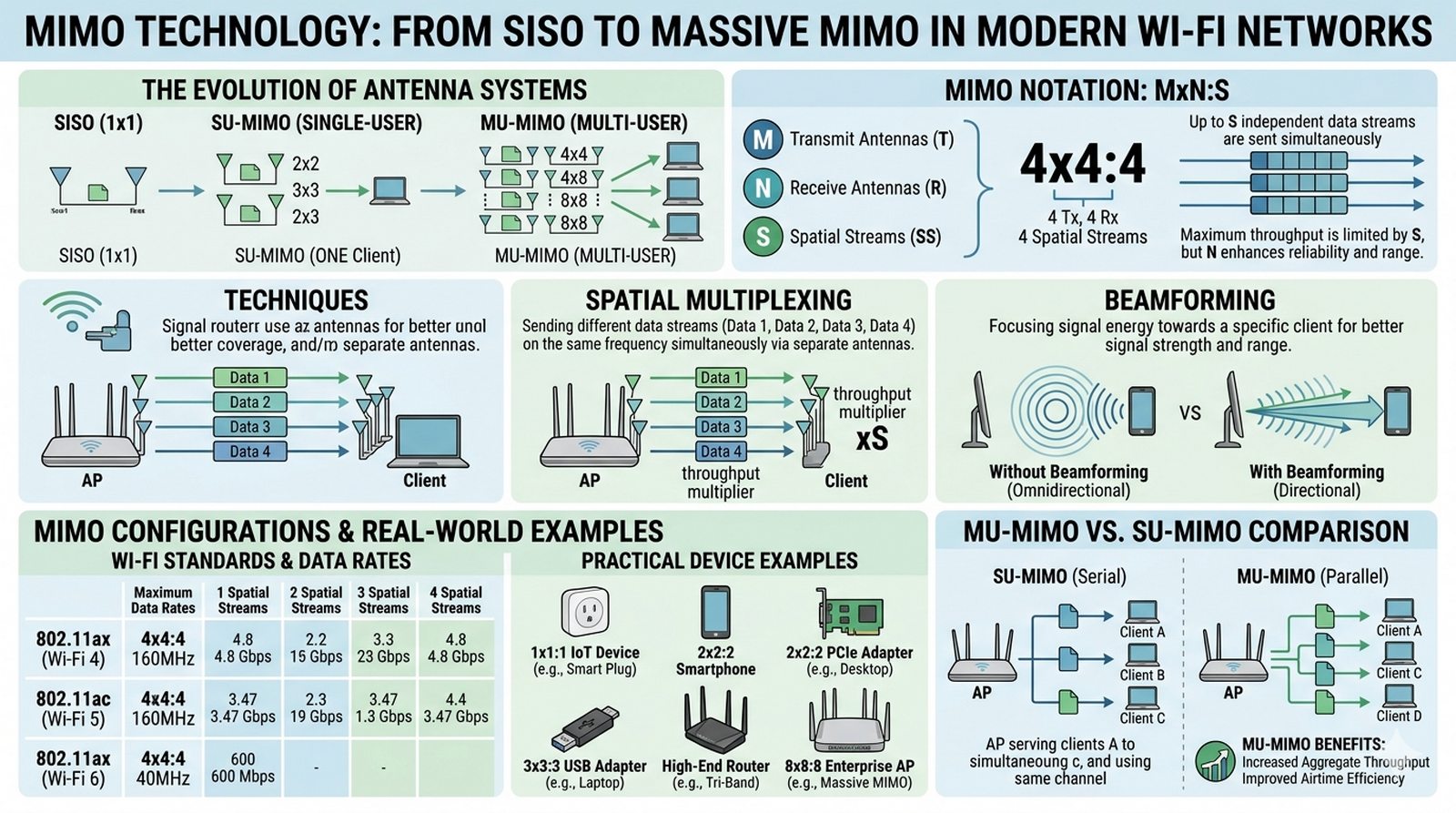

Część 2 Systemy wieloantenowe: SISO vs MIMO, strumienie przestrzenne (Spatial Streams), notacja macierzowa, formowanie wiązki (Beamforming), tryby SU-MIMO i MU-MIMO.

Celem projektu jest wyjaśnienie zasady działania wieloantenowych systemów MIMO, które zrewolucjonizowały przepustowość współczesnych sieci Wi-Fi od standardu 802.11n po 802.11ax/be. Praca ma na celu wyjaśnienie, w jaki sposób router potrafi przesłać niezależne dane na tej samej częstotliwości w tej samej chwili, jak interpretować parametry sprzętowe i dlaczego zakup routera z wieloma antenami nie zawsze przyspiesza pracę starszych smartfonów.

SISO (Single-Input Single-Output)

Tradycyjny układ radiowy z pojedynczą anteną nadawczą i pojedynczą anteną odbiorczą, przesyłający jeden strumień danych.

MIMO (Multiple-Input Multiple-Output)

Technologia wykorzystująca wiele anten po stronie nadajnika i odbiornika do równoczesnej transmisji wielu strumieni danych w tym samym kanale częstotliwościowym.

Strumień przestrzenny (Spatial Stream)

Niezależny ciąg danych cyfrowych transmitowany równolegle w przestrzeni radiowej dzięki zjawisku wielodrogowości i separacji antenowej.

Kształtowanie wiązki (ang. Beamforming)

Technika sterowania fazą i amplitudą sygnałów emitowanych przez poszczególne anteny w celu ukierunkowania maksymalnej energii fali bezpośrednio w stronę klienta.

MU-MIMO (Multi-User MIMO)

Rozszerzenie technologii MIMO pozwalające punktowi dostępowemu na jednoczesną transmisję niezależnych strumieni danych do kilku różnych użytkowników w tej samej szczelinie czasowej.

Kierownik działu zakupów planuje modernizację sieci bezprzewodowej w biurze. Zastanawia się nad zakupem drogich punktów dostępowych w konfiguracji 4x4:4 lub tańszych 2x2:2. Uważa, że router 4x4:4 automatycznie czterokrotnie przyspieszy internet wszystkim pracownikom. Przygotuj analizę techniczną wyjaśniającą notację antenową, zasadę wąskiego gardła wynikającą z ograniczeń kart sieciowych w telefonach oraz zalety technologii MU-MIMO i Beamforming w środowisku biurowym.

1. Przedstaw ograniczenia przepustowości tradycyjnych systemów jednopołączeniowych SISO w świetle prawa Shannona.
2. Wyjaśnij koncepcję zwielokrotnienia przestrzennego (Spatial Multiplexing) i powstawania strumieni danych.
3. Rozszyfruj zapis techniczny notacji antenowej: co oznaczają liczby w notacji Tx x Rx : SS (np. 2x2:2, 3x3:3, 4x4:4).
4. Sformułuj zasadę wąskiego gardła: wykaż, dlaczego liczba strumieni w łączu jest ograniczona przez mniejszą liczbę anten (min(Tx, Rx)).
5. Wyjaśnij, w jaki sposób technologia MIMO przekształciła odbicia fal od ścian z przeszkody w zaletę umożliwiającą separację ścieżek.
6. Opisz zasadę działania aktywnego kształtowania wiązki (Explicit Beamforming) na podstawie pomiarów kanału (sounding).
7. Porównaj tryb jednoczesnej obsługi jednego klienta (SU-MIMO) z obsługą wielu klientów w Wi-Fi 5 i 6 (MU-MIMO).
8. Przedstaw korzyści płynące z różnorodności odbioru (Receive Diversity) dla zasięgu i eliminacji zaników sygnału.

• Zastosuj intuicyjną analogię wielopasmowej autostrady: pojedyncza antena to droga jednopasmowa, a technologia MIMO dokłada kolejne równoległe pasy ruchu dla samochodów z danymi.
• Wykres przygotuj w LibreOffice Calc: przedstaw skalowanie maksymalnej przepustowości łącza w standardzie 802.11ac dla kanału 80 MHz przy 1, 2, 3 oraz 4 strumieniach przestrzennych.
• Sprawdź parametry karty sieciowej we własnym laptopie (w menedżerze urządzeń lub poleceniem systemowym `netsh wlan show interfaces` w Windows) i ustal, ile strumieni przestrzennych obsługuje twój sprzęt.

• Objętość: 10-12 stron formatu A4.
• Tabela 1: Notacje MIMO (od 1x1:1 do 8x8:8) z zestawieniem liczby anten, strumieni oraz prędkości maksymalnych w Wi-Fi 5 i 6.
• Tabela 2: Porównanie technologii SU-MIMO oraz MU-MIMO (kierunki transmisji DL/UL, liczba obsługiwanych stacji, wymagania sprzętowe).
• Wykres w Calc: Zależność maksymalnej przepływności od liczby strumieni przestrzennych dla szerokości kanału 40 i 80 MHz.
• Schematy: 1) Schemat porównawczy transmisji SISO i MIMO z wieloma torami radiowymi, 2) Zasada działania Beamformingu ze sterowaniem przesunięciem fazowym, 3) Różnica w obsłudze klientów w trybie SU-MIMO i MU-MIMO.

Wymagane jest precyzyjne operowanie notacją NxM:S oraz zrozumienie, że klient 1x1 podłączony do punktu dostępowego 4x4 skorzysta tylko z jednego strumienia przestrzennego (zyskując jedynie na Beamformingu, a nie na czterokrotnym mnożeniu pasma).

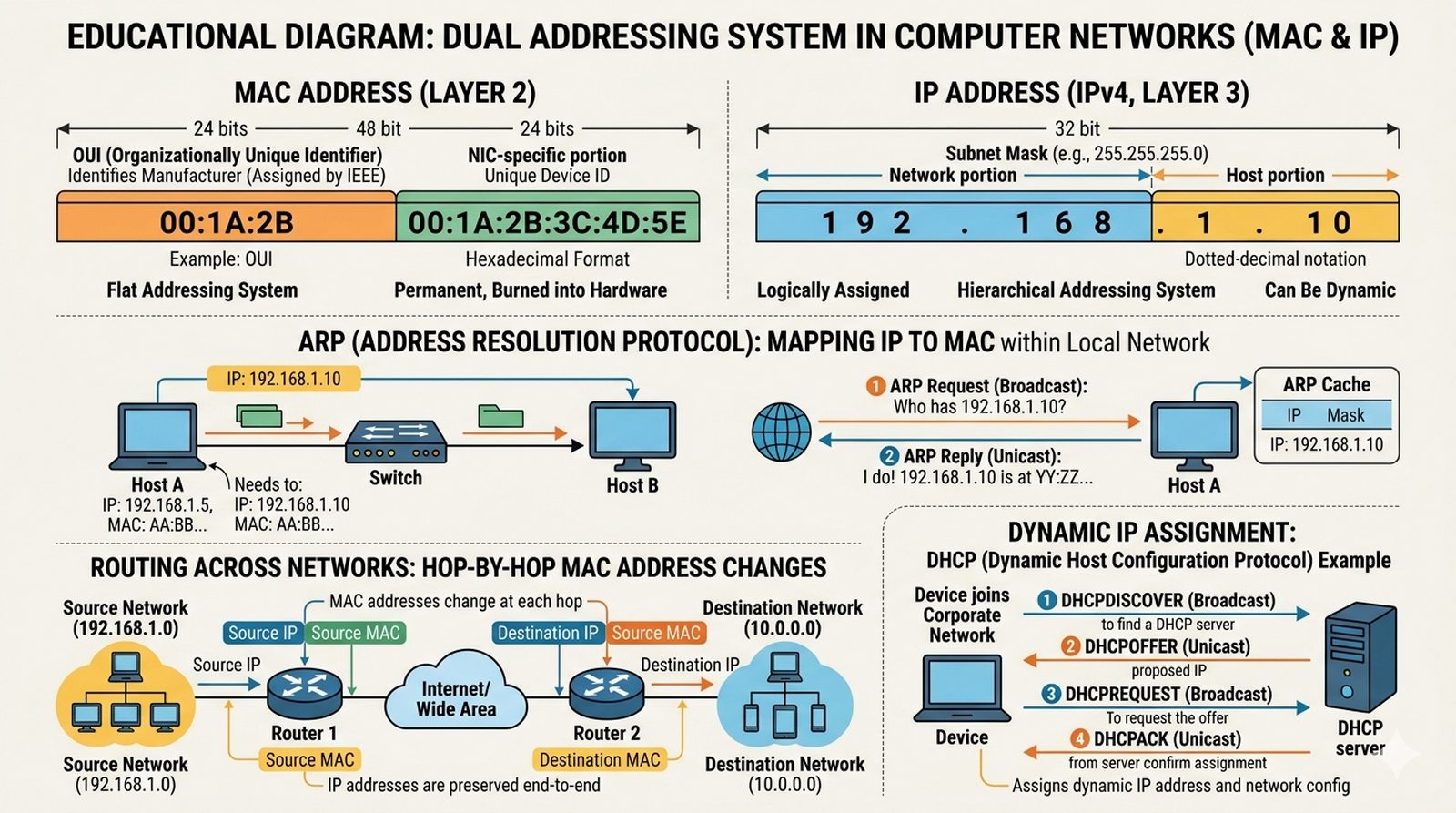

Część 4 Warstwa 2 i 3 modelu OSI, unikalność adresu MAC, OUI, adres logiczny IP, maski podsieci, protokół ARP, randomizacja MAC w Wi-Fi, dzierżawa DHCP.

Celem opracowania jest zbadanie współzależności między adresacją fizyczną a logiczną ze szczególnym uwzględnieniem specyfiki sieci bezprzewodowych. W sieciach przewodowych urządzenie jest na stałe wpięte do portu przełącznika. W sieciach Wi-Fi stacje przemieszczają się między punktami dostępowymi (roaming L2), a nowoczesne systemy operacyjne smartfonów wprowadzają losowe adresy MAC dla ochrony prywatności, co stawia nowe wyzwania przed administratorami sieci gościnnych.

Adres MAC

48-bitowy fizyczny adres sprzętowy karty sieciowej pracujący w warstwie łącza danych, tradycyjnie unikalny na skalę światową.

OUI (Organizationally Unique Identifier)

Pierwsze 24 bity adresu MAC przydzielane producentowi karty sieciowej przez organizację IEEE, identyfikujące markę urządzenia.

Randomizacja adresu MAC

Funkcja współczesnych systemów mobilnych (Android, iOS, Windows) polegająca na generowaniu fałszywego, losowego adresu MAC przy łączeniu z siecią Wi-Fi w celu uniemożliwienia śledzenia użytkownika.

Protokół ARP

Protokół odwzorowania adresów tłumaczący logiczny adres IPv4 na fizyczny adres MAC niezbędny do nadania ramki w sieci lokalnej.

Czas dzierżawy DHCP (Lease Time)

Okres, na jaki serwer DHCP rezerwuje dany adres IP dla konkretnego adresu MAC klienta przed zwróceniem go do ogólnej puli adresowej.

W hotelowej sieci Wi-Fi goście zgłaszają częste problemy z podłączeniem nowych urządzeń: router odmawia przydzielenia adresu IP, mimo że w obiekcie przebywa zaledwie kilkadziesiąt osób. Dodatkowo wdrożony przez poprzedniego informatyka system zabezpieczeń oparty na białej liście adresów MAC przestał działać po aktualizacji telefonów gości. Przygotuj opracowanie techniczne wyjaśniające przyczyny przepełnienia puli DHCP przy domyślnym czasie dzierżawy oraz zjawisko randomizacji MAC i zaproponuj nowoczesne rozwiązanie problemu.

1. Przedstaw strukturę 48-bitowego adresu MAC z wyróżnieniem części OUI oraz bitów U/L (Universal/Local) i I/G (Individual/Group).
2. Omów budowę hierarchicznego adresu IPv4 i rolę maski podsieci w wyznaczaniu granic domeny rozgłoszeniowej.
3. Wyjaśnij mechanizm działania protokołu ARP i zaprezentuj proces translacji adresu IP na MAC wewnątrz podsieci lokalnej.
4. Zilustruj regułę podmiany adresów MAC na każdym routerze (hop-by-hop) przy niezmienności adresu IP źródła i celu pakietu.
5. Przeanalizuj problematykę roamingu w sieci Wi-Fi: jak zachować ciągłość sesji IP przy zmianie punktu dostępowego w warstwie 2.
6. Wyjaśnij cel i mechanizm randomizacji MAC w urządzeniach mobilnych oraz uzasadnij, dlaczego filtrowanie adresów MAC na routerze jest dziś nieskuteczne.
7. Zbadaj problem wyczerpywania się puli adresowej DHCP w sieciach otwartych i wskaż zasady doboru czasu dzierżawy (Lease Time).
8. Przedstaw rolę mechanizmu NAT w routerach bezprzewodowych w oszczędzaniu publicznej przestrzeni adresowej IPv4.

• Skup się na wyzwaniach środowiska bezprzewodowego i mobilnego, unikając podręcznikowego przepisywania ogólnych zasad zamiany liczb dziesiętnych na binarne.
• Wykres przygotuj w LibreOffice Calc: zasymuluj liczbę wolnych adresów IP w podsieci /24 (254 adresy) w kawiarni obsługującej 50 nowych klientów na godzinę przy czasie dzierżawy DHCP wynoszącym 24 godziny w porównaniu z czasem 30 minut.
• Sprawdź w ustawieniach sieci Wi-Fi własnego telefonu, czy funkcja prywatnego adresu MAC jest aktywna i odczytaj, czy drugi znak heksadecymalny adresu ma ustawiony bit lokalny (wartości 2, 6, A, E).

• Objętość: 10-12 stron formatu A4.
• Tabela 1: Porównanie właściwości adresu MAC i adresu IP (warstwa OSI, format zapisu, długość, trwałość, zasięg obowiązywania).
• Tabela 2: Rekomendowane czasy dzierżawy DHCP dla różnych scenariuszy sieci Wi-Fi (dom, biuro korporacyjne, hotel, kawiarnia, konferencja).
• Wykres w Calc: Krzywa wyczerpywania się puli adresów IP w czasie w zależności od czasu dzierżawy DHCP.
• Schematy: 1) Struktura bitowa adresu MAC z zaznaczeniem bitów sterujących, 2) Schemat podróży pakietu przez router z podmianą nagłówków L2, 3) Diagram sekwencji przydziału adresu DHCP (DORA) dla klienta Wi-Fi.

Praca musi akcentować zagadnienia mobilne i bezprzewodowe. Poważnym błędem merytorycznym jest twierdzenie, że filtrowanie adresów MAC stanowi skuteczne zabezpieczenie sieci firmowej przed nieautoryzowanym dostępem.

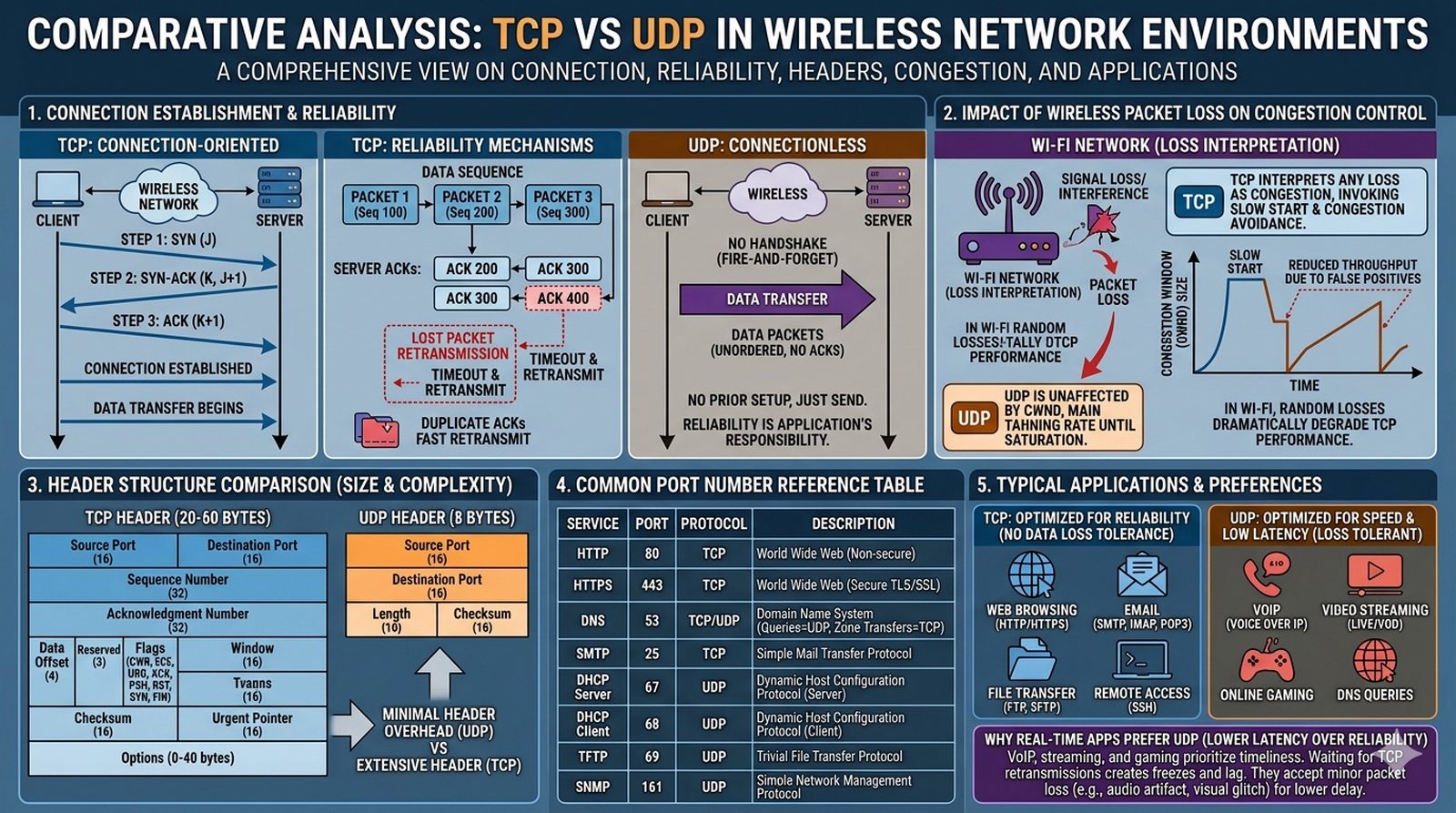

Część 5 Warstwa transportowa, protokoły TCP i UDP, kontrola przepływu, okno przeciążenia (Congestion Window), zjawisko strat pakietów w eterze, protokół QUIC.

Celem projektu jest zbadanie zachowania dwóch głównych protokołów warstwy transportowej w specyficznych warunkach medium bezprzewodowego. Tradycyjny protokół TCP zaprojektowano dla stabilnych sieci kablowych, w których utrata pakietu oznacza przeciążenie routera. W sieciach Wi-Fi pakiety giną głównie wskutek szumów i zakłóceń radiowych, co prowadzi do błędnego dławienia przepustowości przez algorytmy TCP. Praca wyjaśnia ten paradoks oraz wskazuje, dlaczego usługi czasu rzeczywistego wybierają UDP.

Protokół połączeniowy (TCP)

Protokół wymagający uprzedniego zestawienia sesji transmisyjnej (3-way handshake), gwarantujący bezbłędne dostarczenie wszystkich danych w prawidłowej kolejności.

Protokół bezpołączeniowy (UDP)

Protokół przesyłający pojedyncze datagramy bez wcześniejszego nawiązywania sesji, bez potwierdzeń i bez gwarancji dostarczenia, cechujący się minimalnym narzutem i stałym opóźnieniem.

Okno przeciążenia (CWND)

Mechanizm protokołu TCP ograniczający liczbę niespotwierdzonych segmentów, jakie nadajnik może jednocześnie wysłać do sieci bez spowodowania zatoru.

Jitter (Fluktuacja opóźnień)

Zmienność czasu docierania kolejnych pakietów do odbiornika, krytyczna dla jakości połączeń głosowych i wideo w sieciach bezprzewodowych.

Protokół QUIC

Nowoczesny protokół transportowy bazujący na UDP, stanowiący fundament HTTP/3, zoptymalizowany pod kątem szybkiego wznawiania połączeń i odporności na przełączanie sieci w urządzeniach mobilnych.

Pracownicy firmy pracujący zdalnie w biurze skarżą się na fatalną jakość wideokonferencji (Teams, Zoom) oraz drastyczne spadki prędkości pobierania plików przez Wi-Fi, mimo że łącze internetowe na kablu wykazuje pełną prędkość. W analizie ruchu sieciowego stwierdzono 3-procentową losową utratę pakietów w eterze wywołaną pracą maszyn na hali. Przygotuj raport techniczny wyjaśniający, dlaczego niewielka utrata pakietów radiowych powoduje załamanie transferu TCP oraz jak aplikacje multimedialne radzą sobie z tym problemem przy użyciu UDP.

1. Scharakteryzuj protokół TCP: proces nawiązywania połączenia (SYN, SYN-ACK, ACK), system potwierdzeń i retransmisji.
2. Scharakteryzuj protokół UDP: prostota nagłówka (8 bajtów vs 20 bajtów TCP), brak gwarancji dostarczenia, minimalny narzut transmisyjny.
3. Przeanalizuj fundamentalny problem TCP w Wi-Fi: błędne utożsamianie strat radiowych z przeciążeniem sieci i gwałtowne redukowanie okna CWND.
4. Opisz rolę lokalnych potwierdzeń i retransmisji L2 w standardzie 802.11 jako mechanizmu maskującego błędy radiowe przed stosem TCP.
5. Wyjaśnij, dlaczego aplikacje czasu rzeczywistego (VoIP, streaming wideo na żywo, gry sieciowe) bezwzględnie preferują UDP zamiast TCP.
6. Przedstaw koncepcję bufora fluktuacji (Jitter Buffer) w aplikacjach multimedialnych pracujących w sieciach Wi-Fi.
7. Omów nowoczesny protokół QUIC (HTTP/3) jako próbę połączenia zalet niezawodności TCP z odpornością UDP na wyzwania sieci bezprzewodowych.
8. Opracuj rekomendacje doboru protokołów transportowych dla różnych typów ruchu sieciowego w przedsiębiorstwie.

• Głównym punktem ciężkości pracy powinno być zachowanie algorytmów przeciążeniowych w warunkach zawodnego medium radiowego.
• Wykres przygotuj w LibreOffice Calc: przedstaw teoretyczny spadek przepustowości połączenia TCP w funkcji rosnącej stopy utraty pakietów radiowych (Packet Loss od 0% do 10%) według uproszczonego wzoru Mathisa.
• Wykonaj prosty test porównawczy poleceniem `ping -n 100` do bramy domowej: raz stojąc metr od routera, a drugi raz na skraju zasięgu, i porównaj różnicę w fluktuacji opóźnień (min/avg/max).

• Objętość: 10-12 stron formatu A4.
• Tabela 1: Zestawienie porównawcze protokołów TCP i UDP (nagłówek, tryb pracy, kontrola przepływu, retransmisje, narzut, zastosowania).
• Tabela 2: Matryca doboru protokołu do aplikacji internetowych (usługa, wymagania opóźnienia, tolerancja na straty, wybrany protokół L4).
• Wykres w Calc: Spadek efektywnej przepustowości TCP w zależności od procentowej utraty pakietów w kanale radiowym.
• Schematy: 1) Diagram sekwencji nawiązywania połączenia TCP 3-way handshake, 2) Wykres załamania okna przeciążenia (CWND) po utracie pakietu w eterze, 3) Porównanie stosu protokołów: HTTP/2 na TCP vs HTTP/3 na QUIC/UDP.

Wymagane jest jasne wytłumaczenie, dlaczego retransmisje w warstwie aplikacji lub w TCP nie nadają się do rozmów głosowych na żywo oraz dlaczego błąd radiowy niszczy przepustowość TCP. Typowym błędem jest powierzchowne ograniczenie się do szkolnej regułki: TCP jest pewny, a UDP nie.

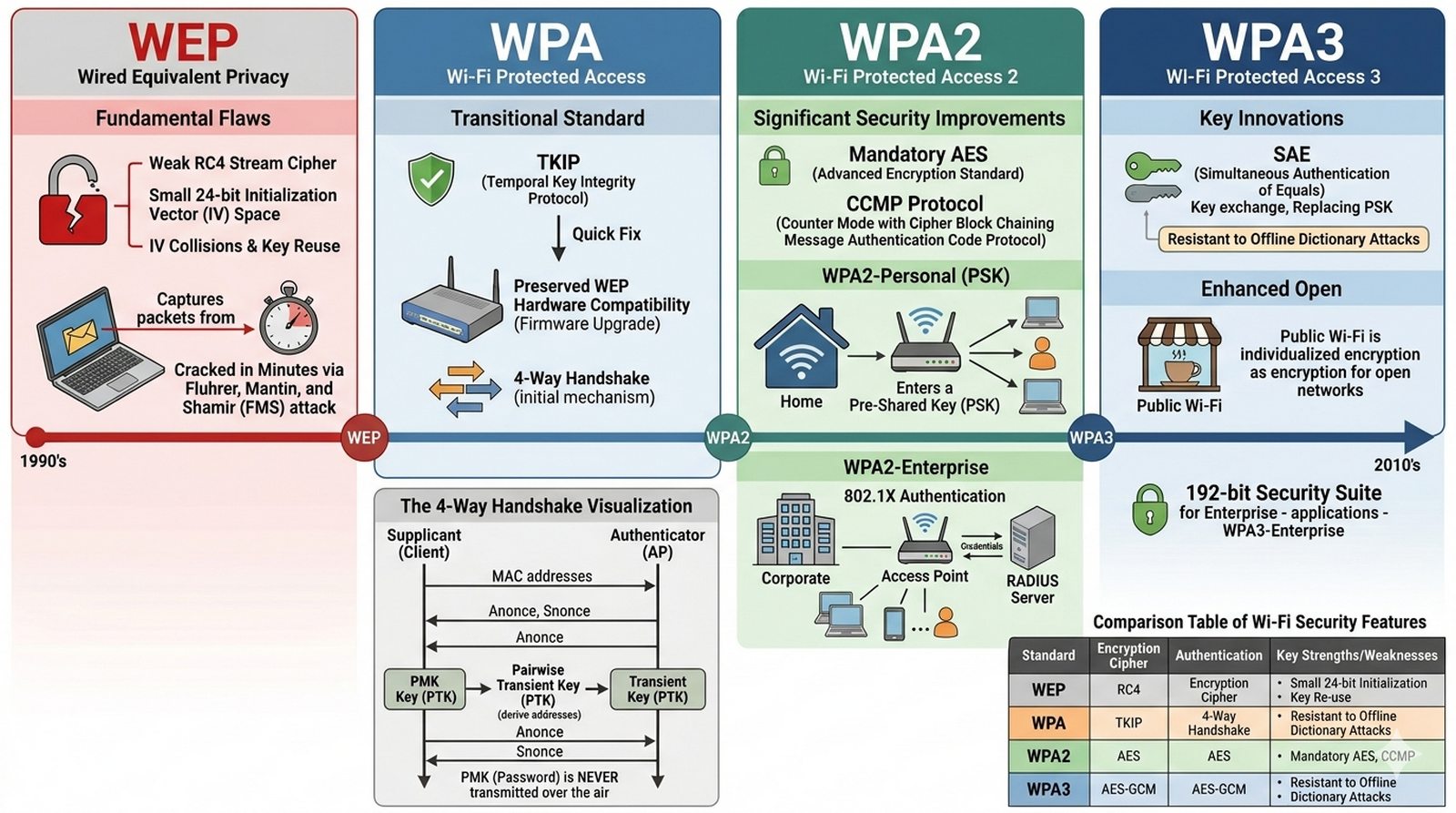

Część 3 Bezpieczeństwo Wi-Fi, szyfrowanie symetryczne, standardy WEP, WPA, WPA2, WPA3, uścisk dłoni 4-way handshake, protokół SAE Dragonfly, standard OWE.

Celem opracowania jest przeanalizowanie ewolucji mechanizmów kryptograficznych chroniących ruch w sieciach bezprzewodowych. W sieci radiowej sygnał rozchodzi się we wszystkich kierunkach i może być podsłuchany przez każdego znajdującego się w zasięgu. Praca ma wyjaśnić przyczyny spektakularnego upadku standardu WEP, mechanizm ataków słownikowych offline na WPA2 oraz rewolucję protokołu SAE w standardzie WPA3 eliminującą podsłuch haseł w eterze.

Wektor inicjujący (IV)

Liczba pseudolosowa dołączana do klucza szyfrującego w celu zapewnienia unikalności strumienia klucza dla każdej ramki. Zbyt krótki wektor inicjujący w WEP (24 bity) był przyczyną jego całkowitego złamania.

WPA2-Personal (PSK)

Tryb zabezpieczeń oparty na wspólnym haśle wpisywanym na wszystkich urządzeniach, wykorzystujący silny szyfr blokowy AES-CCMP.

Uzgodnienie 4-way handshake (czteroetapowa wymiana komunikatów)

Czteroetapowa wymiana losowych wartości (ang. nonce) między stacją a punktem dostępowym, służąca do wygenerowania unikalnego klucza sesyjnego PTK bez przesyłania samego hasła przez eter.

WPA3-SAE (jednoczesne uwierzytelnianie stron równorzędnych, ang. Simultaneous Authentication of Equals)

Protokół uwierzytelniania odporny na ataki słownikowe offline oparty na wymianie Dragonfly, gwarantujący poufność wcześniejszych sesji (Forward Secrecy).

OWE (szyfrowanie sieci otwartych, ang. Opportunistic Wireless Encryption)

Standard szyfrowania otwartych sieci Wi-Fi (np. w kawiarniach) bez konieczności podawania hasła, chroniący użytkowników przed biernym podsłuchem ze strony innych klientów.

Zarząd przedsiębiorstwa zleca audyt bezpieczeństwa firmowej sieci bezprzewodowej. Część starszych czytników magazynowych nadal łączy się przy użyciu szyfrowania WEP, routery w oddziałach mają włączony podatny mechanizm WPS, a sieć dla gości jest całkowicie otwarta i nieszyfrowana. Przygotuj opracowanie przedstawiające historię podatności kolejnych standardów, wyjaśnij ryzyko przechwycenia powitania 4-way handshake w WPA2 i zaproponuj plan migracji do standardu WPA3 oraz OWE.

1. Uzasadnij, dlaczego otwartość medium radiowego wymusza stosowanie silnych mechanizmów kryptograficznych w warstwie łącza danych.
2. Przedstaw anatomię upadku standardu WEP: krótki 24-bitowy wektor IV, słabości szyfru RC4 oraz błędy sumy kontrolnej CRC-32.
3. Opisz rolę standardu WPA jako tymczasowej poprawki programowej (TKIP, funkcja Michael) niewymagającej wymiany sprzętu.
4. Scharakteryzuj standard WPA2 i rolę szyfrowania blokowego AES-CCMP w zapewnieniu poufności i integralności danych.
5. Wyjaśnij różnice w architekturze uwierzytelniania między trybem domowym (Personal / PSK) a korporacyjnym (Enterprise / 802.1X z serwerem RADIUS).
6. Przeanalizuj procedurę 4-way handshake w WPA2 i wyjaśnij, na czym polega atak słownikowy offline po przechwyceniu ramek powitalnych.
7. Przedstaw nowości w WPA3: odporność protokołu SAE na podsłuch offline, ochrona ram zarządczych (PMF) oraz bezpieczne sieci otwarte OWE (RFC 8110).
8. Sformułuj listę dobrych praktyk konfiguracyjnych dla współczesnego punktu dostępowego (długość hasła, wyłączenie WPS, izolacja gości).

• Zbuduj czytelną oś czasu: 1997 (WEP) -> 2003 (WPA) -> 2004 (WPA2) -> 2018 (WPA3).
• Wykres przygotuj w LibreOffice Calc: przedstaw szacowany czas potrzebny na złamanie hasła metodą ataku słownikowego offline w WPA2 w zależności od długości i złożoności hasła (hasło 8-znakowe proste vs 12-znakowe złożone).
• Zbadaj konfigurację własnego routera domowego: sprawdź, jaki tryb bezpieczeństwa jest aktywny (np. WPA2-Personal AES czy tryb mieszany), upewnij się, że funkcja WPS PIN jest wyłączona oraz sprawdź, czy router oferuje wsparcie dla WPA3.

• Objętość: 10-12 stron formatu A4.
• Tabela 1: Ewolucja standardów bezpieczeństwa Wi-Fi (WEP, WPA, WPA2, WPA3 - szyfr, integralność, metoda uwierzytelniania, znane luki, status bezpieczeństwa).
• Tabela 2: Porównanie trybów WPA2/WPA3-Personal oraz WPA2/WPA3-Enterprise (architektura, zarządzanie użytkownikami, koszty wdrożenia).
• Wykres w Calc: Szacowany czas łamania haseł w funkcji ich długości i entropii przy ataku offline na GPU.
• Schematy: 1) Oś czasu standardów bezpieczeństwa Wi-Fi, 2) Przebieg wymiany kluczy w procedurze 4-way handshake, 3) Porównanie podatności WPA2 na atak słownikowy z odpornością protokołu WPA3 SAE.

Wymagane jest zrozumienie różnicy między atakiem online (odgadywanie hasła na żywo przez router) a atakiem offline (przechwycenie handshake w eterze i łamanie hasła we własnym komputerze). Praca nie może zawierać instrukcji używania narzędzi hakerskich do włamań.
