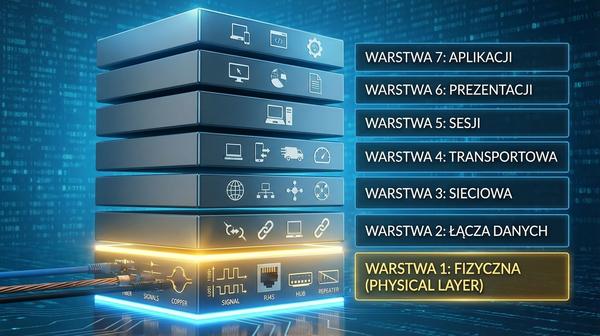

Model OSI (Open Systems Interconnection) został opracowany przez Międzynarodową Organizację Normalizacyjną ISO w latach 80. XX wieku jako wzorzec projektowy dla systemów komunikacji sieciowej. Choć w praktyce trudno znaleźć implementację wiernie odzwierciedlającą wszystkie siedem warstw, model ten pozostaje nieocenionym narzędziem dydaktycznym i koncepcyjnym. Każda warstwa modelu OSI obsługuje ściśle określony zakres funkcji, komunikując się tylko z warstwami sąsiadującymi. Warstwa fizyczna, którą dziś zgłębiamy, stanowi fundament całej piramidy, ponieważ bez niej żadna wyższa warstwa nie mogłaby transmitować danych. W kontekście sieci WLAN warstwa fizyczna musi radzić sobie z wyzwaniami specyficznymi dla transmisji radiowej, takimi jak interferencje czy tłumienie sygnału. Zrozumienie tej warstwy jest kluczowe dla każdego inżyniera sieciowego, ponieważ to właśnie od niej zależy maksymalna osiągalna przepływność i niezawodność połączenia.

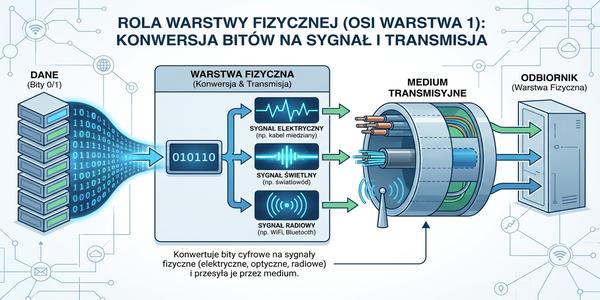

Warstwa fizyczna w modelu OSI zajmuje się wyłącznie transmisją surowych bitów przez medium komunikacyjne, nie interpretując ich znaczenia. W praktyce oznacza to definiowanie parametrów elektrycznych, optycznych lub radiowych, takich jak poziomy napięć, czasy trwania impulsów czy rodzaje modulacji. W sieciach WLAN zadaniem warstwy fizycznej jest konwersja strumienia bitów na fale elektromagnetyczne o odpowiedniej częstotliwości i mocy. Każdy standard IEEE 802.11 definiuje własną specyfikację warstwy fizycznej, co widać w oznaczeniach literowych, takich jak 802.11b, 802.11g, 802.11n czy 802.11ax. Im wyższa przepływność w standardzie, tym bardziej złożone techniki modulacji i kodowania są stosowane w warstwie fizycznej. Współczesne układy scalone realizujące warstwę fizyczną Wi-Fi to zaawansowane systemy DSP (Digital Signal Processing) zdolne do przetwarzania sygnałów w czasie rzeczywistym z szybkością wielu gigabitów na sekundę.

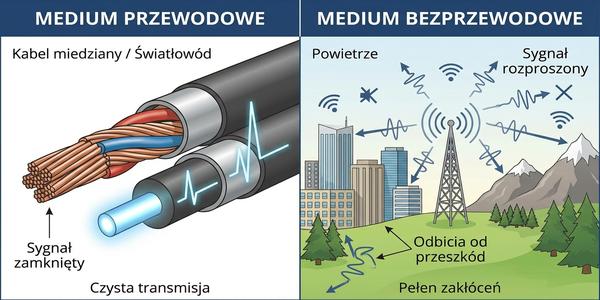

Różnica między transmisją przewodową a bezprzewodową ma fundamentalne znaczenie dla projektowania i eksploatacji sieci. W medium przewodowym sygnał jest prowadzony wzdłuż ściśle określonej ścieżki fizycznej, co zapewnia przewidywalność parametrów transmisyjnych. W przypadku skrętki czy światłowodu inżynier może z dużą dokładnością oszacować tłumienie, przepustowość i opóźnienia na trasie. W medium bezprzewodowym sytuacja jest diametralnie inna - sygnał propaguje we wszystkich kierunkach, a jego parametry zmieniają się dynamicznie pod wpływem otoczenia. Dodatkowo w eterze dochodzi do zjawiska współdzielenia medium, gdzie wiele urządzeń musi korzystać z tego samego zakresu częstotliwości. Dlatego w sieciach WLAN warstwa fizyczna musi być wyposażona w mechanizmy adaptacyjne, takie jak dynamiczny wybór mocy nadawania czy automatyczna zmiana modulacji. Zrozumienie tych różnic jest kluczowe przy projektowaniu niezawodnych sieci bezprzewodowych.

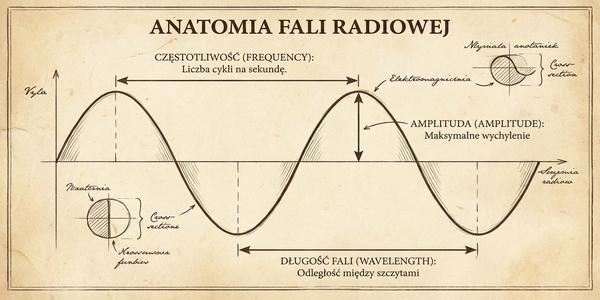

Fale elektromagnetyczne są podstawowym nośnikiem informacji we wszystkich systemach łączności bezprzewodowej, od radia AM/FM przez telewizję naziemną aż po sieci komórkowe i Wi-Fi. Częstotliwość fali determinuje jej właściwości propagacyjne - fale o niższych częstotliwościach (dłuższe) lepiej uginają się na przeszkodach i mają większy zasięg, ale oferują mniejszą przepustowość. Długość fali jest odwrotnie proporcjonalna do częstotliwości, co wyraża wzór λ = c/f, gdzie c to prędkość światła. Amplituda fali określa jej moc, która maleje z kwadratem odległości od źródła w warunkach wolnej przestrzeni. W praktycznych zastosowaniach Wi-Fi kluczową rolę odgrywa także faza fali, ponieważ nowoczesne techniki modulacji, takie jak QPSK i QAM, kodują informację właśnie w zmianach fazy i amplitudy. Projekty anten i układów odbiorczych muszą uwzględniać wszystkie te parametry, aby zapewnić niezawodną komunikację w zmiennych warunkach środowiskowych.

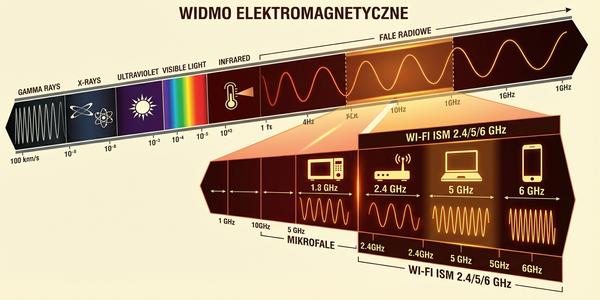

Widmo elektromagnetyczne obejmuje zakres częstotliwości od kilku herców dla fal radiowych do milionów teraherców dla promieniowania gamma. Dla sieci WLAN kluczowe znaczenie mają pasma mikrofalowe, czyli zakres od około 300 MHz do 300 GHz. W ramach tego zakresu poszczególne fragmenty widma są przydzielane do konkretnych zastosowań przez międzynarodowe organizacje regulacyjne, takie jak ITU (International Telecommunication Union) oraz krajowe urzędy łączności. Wyjątkiem są pasma ISM (Industrial, Scientific, Medical), które zostały wydzielone do użytku nielicencjonowanego, co oznacza, że każdy może nadawać w tych pasmach bez indywidualnego zezwolenia, pod warunkiem spełnienia określonych ograniczeń mocy. To właśnie ta decyzja regulacyjna umożliwiła gwałtowny rozwój technologii Wi-Fi, Bluetooth i ZigBee. W Polsce za gospodarowanie widmem odpowiada Urząd Komunikacji Elektronicznej (UKE), który określa warunki techniczne pracy urządzeń w poszczególnych pasmach.

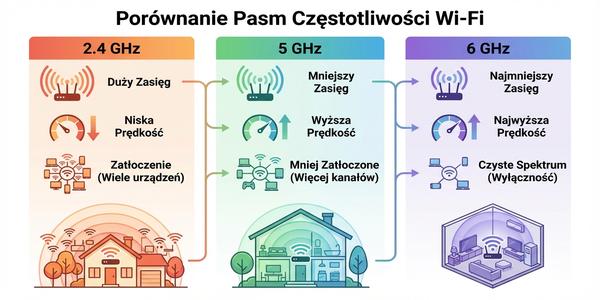

Wybór pasma częstotliwości w sieci WLAN ma bezpośredni wpływ na zasięg, przepustowość i stabilność połączenia. Pasmo 2.4 GHz, choć bardziej zatłoczone, oferuje lepszą penetrację ścian i innych przeszkód, co czyni je dobrym wyborem dla środowisk o złożonej architekturze. Pasmo 5 GHz zapewnia wyższe prędkości dzięki większej liczbie dostępnych kanałów i mniejszym zakłóceniom, ale jego zasięg jest ograniczony w porównaniu z 2.4 GHz. Pasmo 6 GHz, udostępnione w standardzie Wi-Fi 6E, to przełomowe rozwiązanie dla zastosowań wymagających bardzo wysokiej przepustowości i niskich opóźnień. W praktyce nowoczesne punkty dostępowe obsługują jednocześnie wszystkie trzy pasma, a klienci mogą dynamicznie wybierać optymalne pasmo w zależności od potrzeb. Funkcja ta, znana jako band steering, pozwala na automatyczne kierowanie klientów do mniej obciążonego pasma, co poprawia ogólną wydajność sieci. Projektanci sieci WLAN powinni uwzględniać specyfikę każdego pasma przy planowaniu pokrycia i pojemności.

Kanały Wi-Fi to wydzielone fragmenty widma częstotliwości, w których może pracować pojedyncza sieć bezprzewodowa. W paśmie 2.4 GHz dostępnych jest 13 kanałów o szerokości 20 MHz każdy, ale odstępy między środkami sąsiednich kanałów wynoszą tylko 5 MHz, co powoduje znaczne nakładanie się ich widm. Oznacza to, że tylko trzy kanały (1, 6 i 11) są w pełni odseparowane i mogą być używane jednocześnie bez wzajemnych zakłóceń. W praktyce sieci działające na nakładających się kanałach będą ze sobą rywalizować o dostęp do medium, co drastycznie obniża wydajność. Problem ten jest szczególnie widoczny w gęstej zabudowie mieszkaniowej, gdzie w jednym budynku mogą działać dziesiątki sieci Wi-Fi. Dlatego przy projektowaniu sieci w paśmie 2.4 GHz kluczowe jest wykonanie audytu widma i wybór najmniej zakłóconego kanału. Narzędzia takie jak Wi-Fi Analyzer czy inSSIDer pozwalają na wizualizację zajętości kanałów i identyfikację optymalnego wyboru.

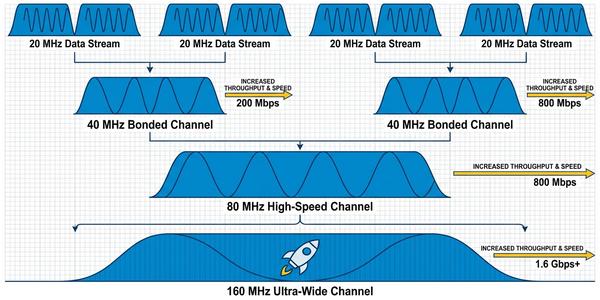

Zwiększenie szerokości kanału jest najskuteczniejszym sposobem na podniesienie przepustowości w sieciach WLAN, ponieważ zgodnie z teorią informacji Shannona-Hartleya pojemność kanału jest wprost proporcjonalna do jego szerokości pasma. Mechanizm łączenia kanałów (channel bonding) został wprowadzony w standardzie 802.11n i rozszerzony w kolejnych generacjach. W paśmie 5 GHz możliwe jest tworzenie kanałów 80 MHz i 160 MHz, przy czym te ostatnie wymagają dostępności ciągłego bloku widma, co nie zawsze jest możliwe ze względu na obecność innych użytkowników i systemów. W praktyce kanały 160 MHz są rzadko używane w gęstych środowiskach miejskich z powodu ograniczonej dostępności wolnego pasma. Szersze kanały są bardziej podatne na interferencje, ponieważ zajmują większy zakres częstotliwości, w którym łatwiej o nakładanie się z innymi sygnałami. Dlatego nowoczesne punkty dostępowe automatycznie oceniają jakość widma przed wyborem szerokości kanału, preferując węższe, ale stabilniejsze połączenia w trudnych warunkach.

Modulacja to proces przekształcania sygnału cyfrowego (ciągu bitów) na sygnał analogowy (falę nośną) w celu transmisji przez medium fizyczne. W odbiorniku zachodzi proces odwrotny, czyli demodulacja, która odtwarza oryginalne bity na podstawie zmian parametrów odebranej fali. Wybór techniki modulacji ma kluczowe znaczenie dla efektywności widmowej, czyli liczby bitów, jakie można przesłać w jednostce czasu na jednostkę pasma. W nowoczesnych sieciach WLAN stosuje się adaptacyjny wybór modulacji, gdzie urządzenie dynamicznie przełącza się między różnymi schematami w zależności od jakości sygnału. Przy wysokim SNR stosowane są złożone modulacje, zapewniające wysoką przepływność, natomiast przy słabym sygnale modulacja jest upraszczana w celu zachowania niezawodności połączenia. Proces ten zachodzi w czasie rzeczywistym i jest w pełni przezroczysty dla użytkownika, który obserwuje jedynie zmiany prędkości transmisji. W standardzie Wi-Fi 6 wprowadzono modulację 1024-QAM, która wymaga SNR na poziomie co najmniej 30 dB do poprawnej pracy.

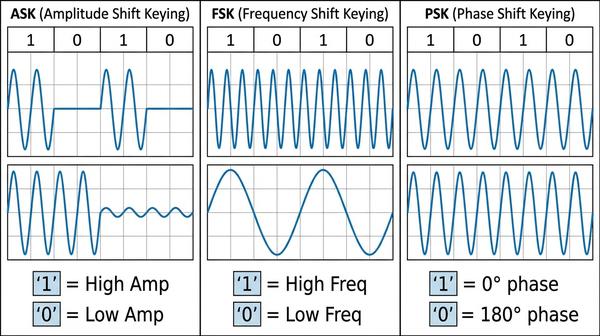

Trzy podstawowe techniki modulacji cyfrowej różnią się tym, który parametr fali nośnej jest zmieniany w rytm danych. ASK (Amplitude-Shift Keying) zmienia amplitudę fali, co jest najprostsze do implementacji, ale też najbardziej podatne na zakłócenia, ponieważ szum w kanale bezpośrednio wpływa na odczytywaną amplitudę. FSK (Frequency-Shift Keying) zmienia częstotliwość fali, co zapewnia lepszą odporność na zakłócenia, ale wymaga szerszego pasma. PSK (Phase-Shift Keying) zmienia fazę fali i jest najczęściej stosowany w systemach Wi-Fi ze względu na dobrą efektywność widmową. BPSK (Binary PSK) wykorzystuje dwa stany fazy różniące się o 180 stopni, co pozwala na przesłanie jednego bitu na symbol. Mimo swojej prostoty BPSK jest wciąż używany w nagłówkach ramek Wi-Fi, ponieważ jest najbardziej odporny na błędy. Wybór odpowiedniej techniki modulacji zależy od wymaganego kompromisu między szybkością transmisji a niezawodnością w danym środowisku radiowym.

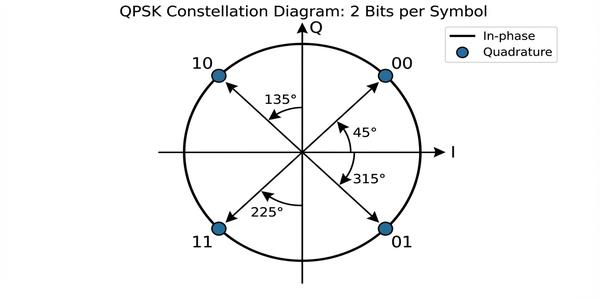

Modulacja QPSK (Quadrature Phase-Shift Keying) stanowi naturalne rozszerzenie BPSK, oferując dwukrotnie wyższą efektywność widmową przy zachowaniu tej samej prędkości symbolowej. W QPSK wykorzystuje się cztery stany fazy, co pozwala na zakodowanie dwóch bitów w każdym symbolu. Diagram konstelacji QPSK przedstawia cztery punkty rozmieszczone równomiernie na okręgu, co zapewnia maksymalny odstęp między symbolami i dobrą odporność na błędy. W praktyce QPSK jest często używany jako modulacja zapasowa w sytuacjach, gdy SNR spada poniżej wartości wymaganej dla wyższych schematów. W standardach Wi-Fi QPSK może być stosowany z kodowaniem korekcyjnym o różnej wydajności, co pozwala na dostosowanie przepływności do warunków kanału. Technika ta jest także szeroko wykorzystywana w łączności satelitarnej i telewizji cyfrowej DVB-S, co świadczy o jej uniwersalności.

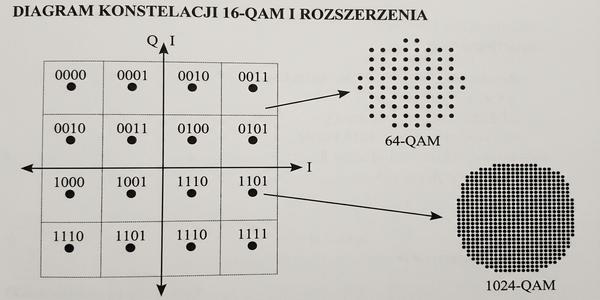

Modulacja QAM (Quadrature Amplitude Modulation) łączy w sobie modulację amplitudy i fazy, co pozwala na osiągnięcie znacznie wyższej efektywności widmowej niż w przypadku samego PSK. W 16-QAM cztery bity są mapowane na jeden symbol, co daje 16 unikalnych kombinacji na diagramie konstelacji. W 64-QAM mamy już 64 kombinacje (6 bitów na symbol), a w 1024-QAM aż 1024 kombinacje (10 bitów na symbol). Każde zwiększenie gęstości konstelacji wymaga wyższego SNR, ponieważ punkty na diagramie są położone bliżej siebie i trudniej je rozróżnić. W standardzie Wi-Fi 6 (802.11ax) wprowadzono 1024-QAM, która wymaga SNR rzędu 30-35 dB dla niezawodnej pracy. W nadchodzącym Wi-Fi 7 planowane jest wprowadzenie 4096-QAM, co jeszcze bardziej podniesie wymagania co do czystości sygnału radiowego.

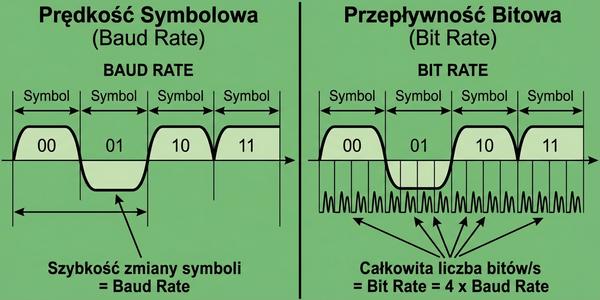

Rozróżnienie między prędkością symbolową a przepływnością bitową jest kluczowe dla zrozumienia wydajności systemów modulacji. Prędkość symbolowa, mierzona w bodach, określa tempo zmian stanu sygnału w kanale, które jest ograniczone przez szerokość pasma. Przepływność bitowa, mierzona w bitach na sekundę, jest iloczynem prędkości symbolowej i liczby bitów przypadających na jeden symbol. W nowoczesnych standardach Wi-Fi prędkość symbolowa utrzymuje się na stosunkowo stałym poziomie około 250 kBd, natomiast liczba bitów na symbol wzrosła od 1 w BPSK do 10 w 1024-QAM. Oznacza to, że wzrost przepustowości Wi-Fi wynika głównie z gęstszych modulacji, a nie ze zwiększania prędkości symbolowej. Zrozumienie tej zależności jest ważne przy analizie wpływu szerokości kanału na osiągalną przepływność.

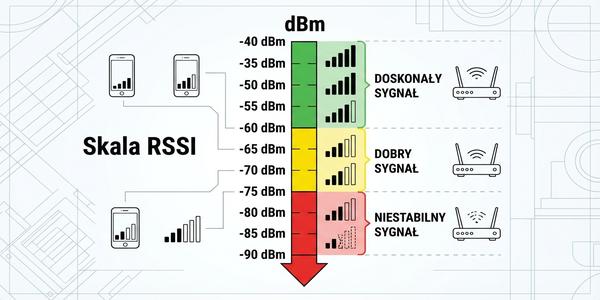

RSSI (Received Signal Strength Indicator) jest podstawowym parametrem używanym przez systemy operacyjne i narzędzia diagnostyczne do oceny jakości połączenia Wi-Fi. Wartość RSSI jest wyrażana w skali logarytmicznej dBm, co oznacza, że zmiana o 3 dB odpowiada dwukrotnej zmianie mocy sygnału. W praktyce odbierana moc sygnału zależy od mocy nadajnika, zysku anten, tłumienia na drodze propagacji oraz strat w kablach i złączach. Większość kart sieciowych raportuje RSSI jako liczbę całkowitą w zakresie od -100 dBm (bardzo słaby sygnał) do -20 dBm (bardzo silny sygnał). Należy pamiętać, że RSSI nie jest wystandaryzowane między różnymi producentami układów Wi-Fi, co oznacza, że wartości odczytywane z różnych urządzeń mogą się różnić nawet przy tym samym sygnale. Dlatego przy profesjonalnych pomiarach zaleca się stosowanie dedykowanych narzędzi pomiarowych.

W praktyce wdrożeniowej optymalny sygnał do zastosowań wymagających (np. VoIP over Wi-Fi) to -65 do -67 dBm. Zbyt silny sygnał (poniżej -40 dBm, gdy urządzenie leży bezpośrednio przy Access Poincie) może paradoksalnie powodować problemy z komunikacją wskutek przeciążenia obwodu wejściowego odbiornika.

Dla ułatwienia obliczeń warto zapamiętać dwie kluczowe zasady skali logarytmicznej: wzrost o 3 dB oznacza podwojenie mocy (×2), a wzrost o 10 dB oznacza dziesięciokrotny wzrost mocy (×10). Analogicznie, spadek o 3 dB to zmniejszenie mocy o połowę, a spadek o 10 dB to dziesięciokrotny spadek. Dzięki tym prostym regułom student może szybko ocenić znaczenie zmian poziomu sygnału.

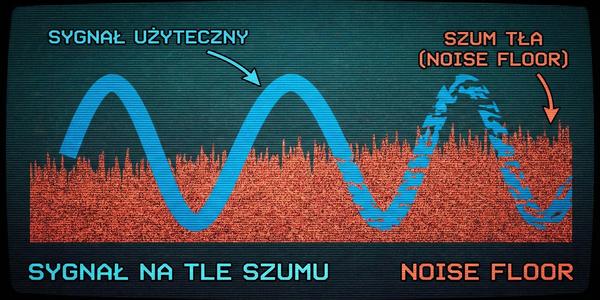

Szum (noise floor) w sieciach bezprzewodowych to suma wszystkich niepożądanych sygnałów elektromagnetycznych w danym paśmie częstotliwości. Głównymi źródłami szumu są: szum termiczny wynikający z ruchu elektronów w układach odbiornika, interferencje od innych urządzeń elektronicznych oraz zakłócenia pochodzące od sąsiednich sieci. W środowiskach miejskich poziom szumu może być znacznie wyższy niż w obszarach podmiejskich ze względu na zagęszczenie urządzeń elektronicznych. Poziom szumu ma bezpośredni wpływ na czułość odbiornika, czyli minimalną moc sygnału, jaką może on jeszcze poprawnie zdekodować. W nowoczesnych punktach dostępowych stosuje się zaawansowane techniki filtracji cyfrowej, które pozwalają na odfiltrowanie części szumu i poprawę stosunku SNR. Pomiar poziomu szumu wymaga specjalistycznego sprzętu, takiego jak analizatory widma.

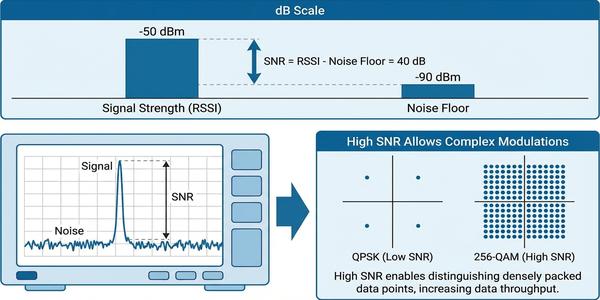

SNR (Signal-to-Noise Ratio) jest najważniejszym wskaźnikiem jakości łącza radiowego, ponieważ decyduje o maksymalnej osiągalnej przepływności. Wartość SNR oblicza się jako różnicę między poziomem sygnału (RSSI) a poziomem szumu, wyrażoną w dB. Dla przykładu, jeśli RSSI wynosi -65 dBm, a noise floor -95 dBm, SNR wynosi 30 dB, co jest wartością wystarczającą dla modulacji 1024-QAM. W praktyce urządzenia Wi-Fi wymagają minimalnego SNR na poziomie około 20 dB dla stabilnego połączenia z przyzwoitą prędkością. Spadek SNR poniżej 10 dB oznacza zwykle całkowitą utratę łączności. Na wartość SNR wpływa nie tylko moc sygnału i szum, ale także jakość implementacji odbiornika i zastosowane techniki filtracji. Dlatego różne urządzenia w tych samych warunkach mogą osiągać różne wartości SNR i różne prędkości transmisji.

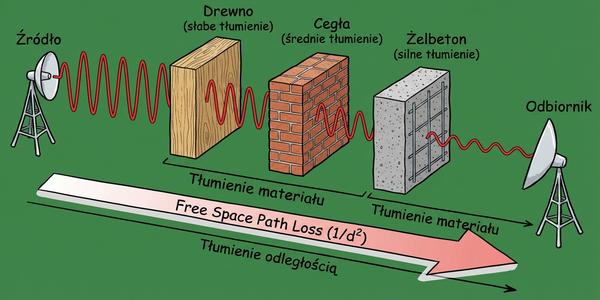

Tłumienie sygnału w sieciach WLAN jest zjawiskiem nieuniknionym i wynika z podstawowych praw fizyki dotyczących propagacji fal elektromagnetycznych. Tłumienie wolnej przestrzeni (Free Space Path Loss - FSPL) opisuje spadek mocy sygnału wraz z odległością od nadajnika i jest proporcjonalne do kwadratu odległości oraz kwadratu częstotliwości. Oznacza to, że sygnał 5 GHz tłumi się około 6 dB silniej niż sygnał 2.4 GHz na tej samej odległości. Dodatkowe tłumienie wprowadzają przeszkody znajdujące się na drodze sygnału, przy czym wartość tłumienia zależy od materiału i grubości przeszkody. Szkło o grubości 1 cm tłumi sygnał o około 1-2 dB, ściana z cegły o 5-10 dB, a ściana żelbetowa nawet o 15-30 dB. Metalowe elementy konstrukcyjne, takie jak słupy czy zbrojenia, mogą całkowicie blokować sygnał Wi-Fi.

Odbicie fali radiowej (reflection) występuje, gdy fala napotyka na obiekt o rozmiarach znacznie większych od jej długości i o gładkiej powierzchni. W przypadku pasma 2.4 GHz długość fali wynosi około 12,5 cm, a w paśmie 5 GHz około 6 cm, co oznacza, że wiele obiektów w typowym środowisku biurowym spełnia warunek odbicia. Metalowe elementy, takie jak szafy archiwizacyjne, ramy okienne, instalacje wentylacyjne i windy, są szczególnie silnymi reflektorami. Zjawisko odbicia jest wykorzystywane w technice MIMO, gdzie wiele odbitych kopii sygnału jest analizowanych przez odbiornik. W praktyce projektowej zaleca się unikanie instalowania punktów dostępowych w pobliżu dużych metalowych powierzchni, ponieważ mogą one tworzyć strefy cienia radiowego za sobą. Pomiar siły sygnału z uwzględnieniem odbić wymaga wykonania rzeczywistego site survey.

Dyfrakcja (ugiowanie fali) to zjawisko fizyczne, które pozwala falom radiowym na zakrzywianie toru propagacji na krawędziach przeszkód. Jest to szczególnie istotne w sieciach WLAN, ponieważ umożliwia dostarczenie sygnału do pomieszczeń, które nie mają bezpośredniej widoczności optycznej z punktem dostępowym. Efekt dyfrakcji jest tym silniejszy, im dłuższa jest fala w stosunku do rozmiarów przeszkody, co wyjaśnia lepszą propagację pasma 2.4 GHz w porównaniu z 5 GHz. W praktyce dyfrakcja umożliwia komunikację za rogiem korytarza, przez otwarte drzwi czy przez szczeliny w ścianach. Projektanci sieci mogą wykorzystywać dyfrakcję do poprawy pokrycia poprzez strategiczne umieszczanie punktów dostępowych w pobliżu krawędzi ścian i otworów. Zjawisko to jest trudne do precyzyjnego modelowania, dlatego w praktyce zaleca się wykonanie pomiarów na miejscu.

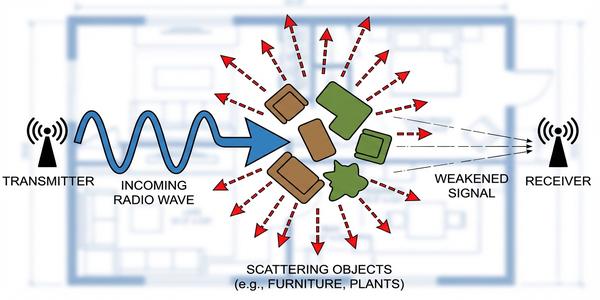

Rozproszenie (scattering) występuje, gdy fala radiowa napotyka na wiele małych, nieregularnych obiektów o rozmiarach porównywalnych z długością fali. W środowisku wewnętrznym typowymi źródłami rozproszenia są chropowate powierzchnie ścian, meble, rośliny doniczkowe, a także elementy wystroju wnętrz. Zjawisko to powoduje rozpraszanie energii sygnału we wszystkich kierunkach, co prowadzi do jego osłabienia w pożądanym kierunku transmisji. Rozproszenie jest szczególnie problematyczne w środowiskach przemysłowych i magazynowych, gdzie występuje wiele metalowych regałów i maszyn. W takich warunkach standardowe narzędzia do planowania sieci mogą dawać niedokładne wyniki, ponieważ modele propagacyjne nie uwzględniają w pełni efektów rozproszenia. Rozwiązaniem jest zastosowanie gęstszej sieci punktów dostępowych i wykonanie szczegółowego site survey.

Wielodrogowość (multipath propagation) jest zjawiskiem polegającym na tym, że sygnał radiowy dociera do odbiornika wieloma różnymi drogami jednocześnie. Każda z tych dróg ma inną długość, co powoduje, że poszczególne kopie sygnału docierają z różnym opóźnieniem i z różną fazą. W przypadku zaniku wielodrogowego (multipath fading) sygnały mogą się wzajemnie wygaszać, powodując chwilową utratę łączności nawet przy silnym sygnale średnim. Zjawisko to jest szczególnie widoczne w środowiskach z dużą liczbą powierzchni odbijających, takich jak biura open space czy hale produkcyjne. W nowoczesnych systemach Wi-Fi wielodrogowość jest nie tylko tolerowana, ale wręcz wykorzystywana w technice MIMO do zwiększenia przepustowości. Zrozumienie wielodrogowości jest kluczowe dla prawidłowej interpretacji wyników pomiarów i diagnostyki sieci bezprzewodowych.

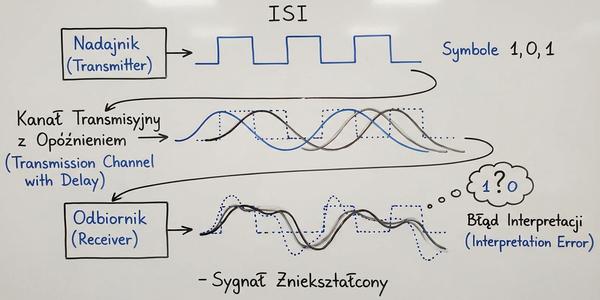

Interferencja międzysymbolowa (Intersymbol Interference - ISI) występuje, gdy opóźnienia wielodrogowe są na tyle duże, że echo poprzedniego symbolu nakłada się na kolejny symbol. Problem ten staje się tym poważniejszy, im wyższa jest prędkość transmisji, ponieważ symbole są wtedy krótsze i nawet niewielkie opóźnienia mogą powodować interferencję. W standardzie 802.11b maksymalny tolerowany czas opóźnienia wielodrogowego wynosił około 0,5 mikrosekundy, podczas gdy nowsze standardy radzą sobie znacznie lepiej. Rozwiązaniem problemu ISI jest zastosowanie techniki OFDM, która dzieli szybki strumień danych na wiele wolniejszych podstrumieni. Innym rozwiązaniem jest zastosowanie odstępu ochronnego (guard interval) między symbolami, który zapobiega nakładaniu się ech na kolejne symbole. W Wi-Fi 6 wprowadzono możliwość stosowania dłuższego odstępu ochronnego w trudnych warunkach wielodrogowych.

Technika OFDM (Orthogonal Frequency-Division Multiplexing) zrewolucjonizowała komunikację bezprzewodową, umożliwiając osiągnięcie wysokich przepływności w trudnych warunkach wielodrogowych. Kluczowym elementem OFDM jest ortogonalność podnośnych, która oznacza, że maksimum każdej podnośnej przypada dokładnie w miejscu, gdzie pozostałe podnośne mają zero. Dzięki temu podnośne mogą być bardzo gęsto upakowane bez wzajemnych zakłóceń, co zapewnia wysoką efektywność widmową. W standardzie 802.11a/g liczba podnośnych wynosiła 52, w 802.11n wzrosła do 56, a w 802.11ac do 242 w paśmie 80 MHz. OFDM jest stosowany nie tylko w Wi-Fi, ale także w LTE, 5G, DVB-T i ADSL, co świadczy o jego uniwersalności. Generacja i demodulacja sygnału OFDM jest realizowana wydajnie za pomocą szybkiej transformaty Fouriera (FFT) w układach DSP.

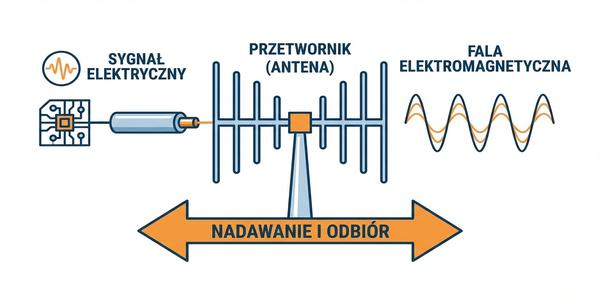

Antena jest jednym z najważniejszych elementów każdego systemu łączności bezprzewodowej, ponieważ stanowi interfejs między urządzeniem elektronicznym a środowiskiem propagacyjnym. W sieciach WLAN najczęściej spotykane są anteny monopólowe, dipolowe oraz planarne (drukowane na płytkach PCB). Parametry anteny, takie jak charakterystyka promieniowania, impedancja wejściowa i pasmo pracy, muszą być starannie dopasowane do konkretnego zastosowania. Niedopasowanie impedancyjne anteny do linii transmisyjnej prowadzi do odbić mocy i strat, które mogą sięgać nawet kilkudziesięciu procent. W nowoczesnych punktach dostępowych stosuje się zespoły wielu anten (antenna arrays), które umożliwiają techniki takie jak beamforming i MIMO. Wybór odpowiedniej anteny ma kluczowe znaczenie dla zasięgu i wydajności sieci WLAN.

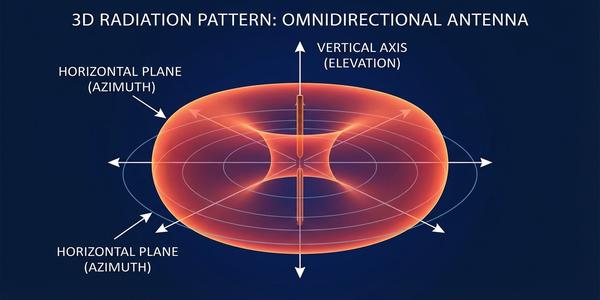

Anteny dookólne są najpopularniejszym typem anten stosowanych w domowych routerach i punktach dostępowych ze względu na ich zdolność do równomiernego pokrycia sygnałem całego otoczenia. Ich charakterystyka promieniowania w płaszczyźnie poziomej jest kołowa, natomiast w płaszczyźnie pionowej przypomina kształt spłaszczonego torusa. Zysk typowej anteny dookólnej waha się od 2 do 5 dBi, przy czym wyższy zysk osiąga się kosztem zawężenia wiązki w płaszczyźnie pionowej. Montując punkt dostępowy z antenami dookólnymi, należy pamiętać o zachowaniu odpowiedniej odległości od przeszkód metalowych i o ustawieniu anten w optymalnej pozycji. W praktyce anteny dookólne sprawdzają się najlepiej w centralnie położonych punktach na środku kondygnacji budynku. W przypadku dużych powierzchni otwartych często konieczne jest zastosowanie wielu punktów dostępowych z antenami dookólnymi.

Anteny kierunkowe koncentrują energię sygnału w wąskiej wiązce, co pozwala na osiągnięcie znacznie większego zasięgu niż w przypadku anten dookólnych przy tej samej mocy nadawania. Typowe anteny kierunkowe stosowane w sieciach WLAN to anteny panelowe (patch), Yagi-Uda oraz paraboliczne. Anteny panelowe oferują zysk od 8 do 18 dBi i są często używane do pokrycia hal magazynowych lub korytarzy. Anteny Yagi, znane z telewizji naziemnej, charakteryzują się zyskiem do 15 dBi i wąską wiązką. Anteny paraboliczne, stosowane w łączach punkt-punkt na odległości wielu kilometrów, mogą osiągać zysk nawet 30 dBi przy niezwykle wąskiej wiązce kilku stopni. Wybierając antenę kierunkową, należy precyzyjnie określić pożądany kierunek i kąt promieniowania.

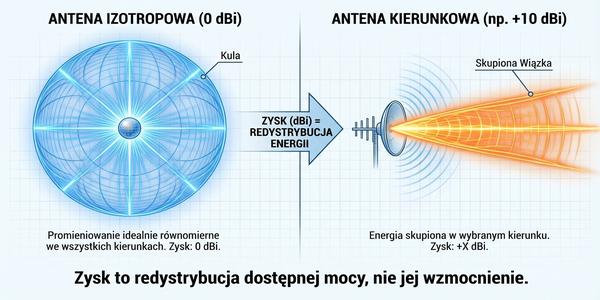

Zysk anteny mierzony w dBi (dB w odniesieniu do anteny izotropowej) określa, jak bardzo antena koncentruje energię w określonym kierunku w porównaniu z idealnym źródłem punktowym promieniującym równomiernie. Należy pamiętać, że antena nie wzmacnia sygnału w sensie dodawania energii - jedynie redystrybuuje ją w przestrzeni. Wzrost zysku o 3 dBi oznacza dwukrotne zwiększenie mocy wypromieniowywanej w pożądanym kierunku kosztem innych kierunków. W systemach WLAN całkowity zysk systemu antenowego (EIRP) jest sumą mocy nadajnika i zysku anteny, wyrażoną w dBm. Regulacje prawne w paśmie ISM ograniczają maksymalną EIRP do 20 dBm (100 mW) w paśmie 2.4 GHz dla urządzeń klasy konsumenckiej. Przy zastosowaniu anten o wysokim zysku konieczne jest zmniejszenie mocy nadajnika, aby nie przekroczyć dopuszczalnych limitów.

Kluczowym pojęciem przy projektowaniu systemów antenowych jest EIRP (Equivalent Isotropically Radiated Power) – efektywna moc promieniowania izotropowego. To do wartości EIRP odnoszą się limity prawne regulatorów, np. UKE w Polsce ogranicza EIRP do 100 mW (20 dBm) w paśmie 2,4 GHz. EIRP oblicza się jako sumę mocy nadajnika (w dBm) i zysku anteny (w dBi).

Polaryzacja fali elektromagnetycznej jest określona przez kierunek oscylacji pola elektrycznego w stosunku do kierunku propagacji. W sieciach WLAN dominuje polaryzacja liniowa, która może być pionowa, pozioma lub nachylona pod kątem 45 stopni. Dopasowanie polaryzacji anten nadawczej i odbiorczej jest krytyczne dla jakości połączenia - niezgodność o 90 stopni powoduje tłumienie sygnału o 20-30 dB. W nowoczesnych urządzeniach mobilnych, które często zmieniają orientację, stosuje się techniki różnicowania polaryzacji (polarization diversity). Polega to na zastosowaniu dwóch anten o różnej polaryzacji i wybraniu sygnału z lepszą jakością. W systemach MIMO często wykorzystuje się obie polaryzacje jednocześnie do zwiększenia liczby niezależnych strumieni danych.

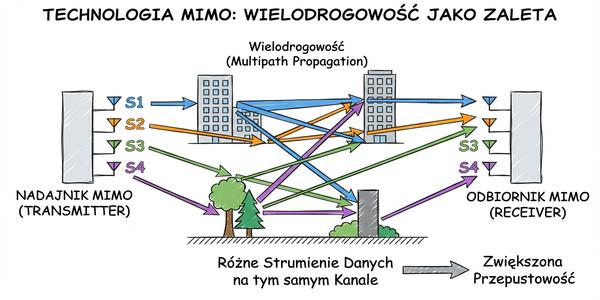

Technologia MIMO (Multiple-Input Multiple-Output) stanowi jeden z najważniejszych przełomów w historii komunikacji bezprzewodowej. Wprowadzona w standardzie 802.11n, pozwoliła na zwiększenie przepustowości bez konieczności zwiększania szerokości kanału czy mocy nadawania. Działanie MIMO opiera się na równoczesnej transmisji wielu strumieni danych przez wiele anten, wykorzystując wielodrogowość jako zaletę, a nie przeszkodę. Kluczowym elementem są zaawansowane algorytmy cyfrowego przetwarzania sygnałów, które rozdzielają zmieszane w eterze strumienie. W praktyce liczba obsługiwanych strumieni przestrzennych jest ograniczona przez minimalną liczbę anten po stronie nadawczej i odbiorczej. MIMO jest stosowane nie tylko w Wi-Fi, ale także w sieciach komórkowych 4G i 5G.

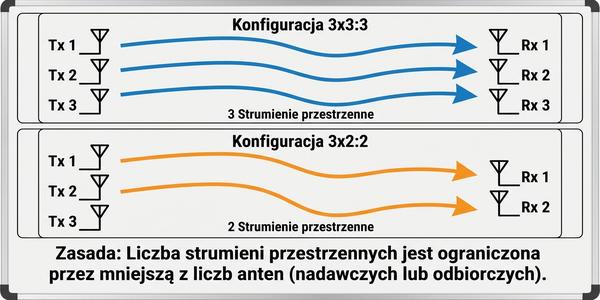

Strumienie przestrzenne (spatial streams) są podstawową jednostką transmisji danych w systemach MIMO. Każdy strumień jest niezależnym potokiem danych przesyłanym przez osobną antenę nadawczą i odbieranym przez system anten odbiorczych. W notacji NxM:S, N oznacza liczbę anten nadawczych, M liczbę anten odbiorczych, a S liczbę strumieni przestrzennych. W praktyce bardzo rzadko spotyka się urządzenia klienckie obsługujące więcej niż 2 strumienie ze względu na ograniczenia fizyczne i cenowe. Punkty dostępowe klasy korporacyjnej często obsługują 4 lub nawet 8 strumieni. Każdy dodatkowy strumień przestrzenny zwiększa przepustowość o teoretyczne 100%, ale w praktyce wzrost jest mniejszy ze względu na korelację między kanałami.

Maximal-Ratio Combining (MRC) to technika odbiorcza stosowana w systemach z wieloma antenami, która znacząco poprawia jakość odbieranego sygnału. Algorytm MRC waży sygnały z poszczególnych anten proporcjonalnie do ich siły i fazy, a następnie sumuje je w sposób maksymalizujący SNR. Dzięki temu sygnały z różnych anten wzmacniają się konstruktywnie, a szum ulega redukcji. Zysk wynikający z zastosowania MRC jest proporcjonalny do liczby anten odbiorczych - przy dwóch antenach zysk wynosi około 3 dB, przy czterech około 6 dB. MRC jest szczególnie skuteczne w środowiskach o niskim SNR, gdzie każde zwiększenie jakości sygnału ma krytyczne znaczenie. Technika ta jest standardowo implementowana we wszystkich nowoczesnych chipsetach Wi-Fi.

Beamforming (kształtowanie wiązki) to zaawansowana technika nadawcza, która pozwala na precyzyjne kierowanie energii sygnału w stronę konkretnego klienta. W przeciwieństwie do prostego MIMO, gdzie każda antena nadaje niezależny strumień danych, w beamformingu sygnały z wielu anten są fazowane tak, aby interferowały konstruktywnie tylko w określonym kierunku. W standardzie 802.11ac wprowadzono ujednolicony mechanizm beamformingu zwany Explicit Beamforming, który wymaga wymiany informacji zwrotnej między nadajnikiem a odbiornikiem. Dzięki beamformingowi można znacząco zwiększyć SNR u klienta, co przekłada się na wyższe prędkości transmisji. W praktyce beamforming działa najlepiej, gdy klient jest nieruchomy lub porusza się powoli, ponieważ szybkie zmiany pozycji wymagają ciągłej readaptacji wiązki.

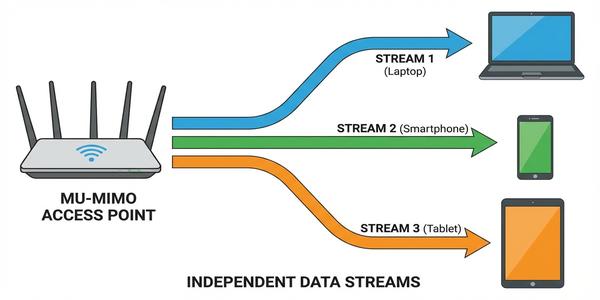

MU-MIMO (Multi-User MIMO) stanowi ewolucję technologii MIMO, umożliwiającą jednoczesną transmisję danych do wielu klientów w tym samym czasie i na tym samym kanale. W standardzie 802.11ac Wave 2 MU-MIMO działało tylko w kierunku downlink (od AP do klientów), natomiast w Wi-Fi 6 dodano obsługę także w kierunku uplink. MU-MIMO jest szczególnie korzystne w środowiskach o dużej gęstości klientów, ponieważ znacząco poprawia efektywność wykorzystania czasu antenowego. W praktyce korzyści z MU-MIMO są widoczne głównie przy większej liczbie klientów, ponieważ algorytmy planowania transmisji mogą wtedy optymalnie dobierać grupy użytkowników. Implementacja MU-MIMO wymaga zaawansowanych technik cyfrowego przetwarzania sygnałów i precyzyjnej estymacji kanału dla każdego klienta.

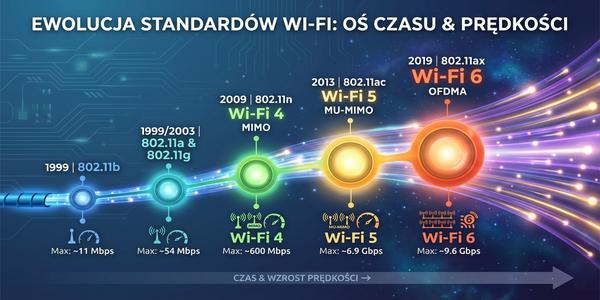

Ewolucja standardów IEEE 802.11 od 1997 roku do dziś pokazuje wykładniczy wzrost możliwości warstwy fizycznej sieci WLAN. Każda kolejna generacja wprowadzała innowacje, które wielokrotnie zwiększały maksymalną przepływność, od skromnych 2 Mb/s w oryginalnym standardzie do ponad 9 Gb/s w Wi-Fi 6. Głównymi motorami tego postępu były: nowe techniki modulacji, szersze kanały, technologie wieloantenowe oraz bardziej efektywne protokoły dostępu do medium. W ciągu niespełna 30 lat przepustowość Wi-Fi wzrosła prawie 5000-krotnie, co jest osiągnięciem porównywalnym z rozwojem procesorów wg prawa Moore'a. Każda nowa generacja zachowuje wsteczną kompatybilność, co jest kluczowe dla płynnej migracji użytkowników.

Standard 802.11b był pierwszym powszechnie przyjętym standardem Wi-Fi, który zapoczątkował rewolucję bezprzewodową w domach i biurach. Działał w paśmie 2.4 GHz i oferował prędkości do 11 Mb/s, co w momencie premiery było wartością imponującą, pozwalającą na swobodne przeglądanie stron internetowych i obsługę poczty elektronicznej. Technika modulacji DSSS (Direct-Sequence Spread Spectrum) zapewniała lepszą odporność na zakłócenia w porównaniu z wcześniejszym standardem 802.11. Maksymalny zasięg 802.11b wynosił około 100 metrów wewnątrz budynków i do 300 metrów na otwartej przestrzeni. Standard ten pracował na trzech nienakładających się kanałach (1, 6, 11), co w dzisiejszych czasach jest poważnym ograniczeniem. Mimo swoich ograniczeń 802.11b pozostawał w powszechnym użyciu aż do połowy pierwszej dekady XXI wieku.

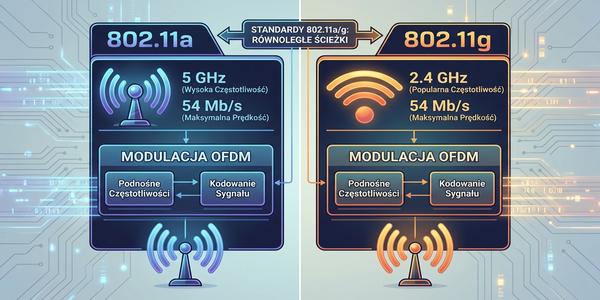

Wprowadzenie modulacji OFDM w standardach 802.11a i 802.11g stanowiło przełom w wydajności sieci WLAN, zwiększając maksymalną przepływność do 54 Mb/s. Standard 802.11a działał w paśmie 5 GHz i oferował większą liczbę nienakładających się kanałów, co było szczególnie korzystne w gęstych środowiskach. Niestety, wyższa częstotliwość oznaczała krótszy zasięg i gorszą penetrację przeszkód w porównaniu z 2.4 GHz. Standard 802.11g połączył zalety OFDM z pasmem 2.4 GHz, oferując prędkość 54 Mb/s przy zachowaniu wstecznej kompatybilności z 802.11b. W praktyce kompatybilność ta była mieczem obosiecznym, ponieważ obecność starszych urządzeń 802.11b w sieci znacząco spowalniała transmisję. Standard 802.11g stał się dominującym rozwiązaniem w sieciach domowych na kilka lat.

Standard 802.11n (Wi-Fi 4) wprowadził prawdziwą rewolucję w sieciach WLAN, oferując teoretyczne prędkości do 600 Mb/s dzięki technologii MIMO. Możliwość pracy jednocześnie w pasmach 2.4 GHz i 5 GHz (dual-band) dawała użytkownikom elastyczność w wyborze optymalnego pasma. Wprowadzenie łączenia kanałów (40 MHz) pozwoliło na podwojenie przepustowości w porównaniu z pojedynczym kanałem 20 MHz. Standard ten obsługiwał do 4 strumieni przestrzennych, co wymagało co najmniej 4 anten po obu stronach łącza. W praktyce większość urządzeń klienckich obsługiwała 2 strumienie, co dawało prędkość do 300 Mb/s. 802.11n był pierwszym standardem Wi-Fi, który umożliwił komfortowe streamowanie wideo HD i stabilne połączenia w całym domu.

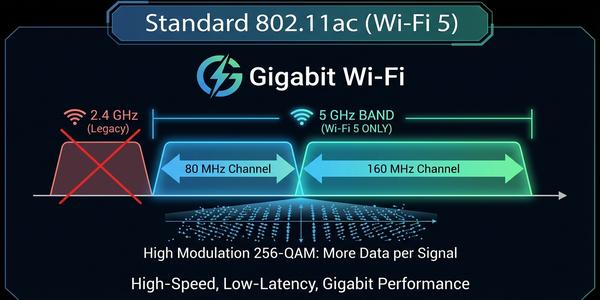

Standard 802.11ac (Wi-Fi 5) wyniósł wydajność sieci bezprzewodowych na poziom gigabitowy, skupiając się wyłącznie na paśmie 5 GHz. Wprowadzenie kanałów 80 MHz i 160 MHz w połączeniu z modulacją 256-QAM pozwoliło na osiągnięcie teoretycznych prędkości do 6,9 Gb/s. MU-MIMO (Multi-User MIMO) w kierunku downlink było kluczową innowacją, poprawiającą wydajność w środowiskach z wieloma klientami. Standard ten zdefiniował także ujednolicony mechanizm beamformingu, który wcześniej był implementowany w sposób zastrzeżony przez różnych producentów. 802.11ac Wave 1 oferował kanały do 80 MHz, a Wave 2 wprowadził kanały 160 MHz i MU-MIMO. Dzięki 802.11ac możliwe stało się komfortowe streamowanie wideo 4K Ultra HD.

Wi-Fi 6 (802.11ax) został zaprojektowany z myślą o wydajności w gęstych, zatłoczonych środowiskach, a nie tylko o maksymalizacji prędkości pojedynczego połączenia. Kluczową innowacją jest OFDMA (Orthogonal Frequency-Division Multiple Access), która dzieli kanał na mniejsze jednostki zasobów, umożliwiając jednoczesną obsługę wielu klientów. Wi-Fi 6 wprowadził także 1024-QAM, co zwiększyło efektywność widmową o 25% w porównaniu z 256-QAM. Funkcja BSS Coloring pozwala na ignorowanie transmisji z sąsiednich sieci, co redukuje problem współzawodnictwa o dostęp do medium. Target Wake Time (TWT) to mechanizm oszczędzania energii kluczowy dla urządzeń IoT. Wi-Fi 6 działa zarówno w paśmie 2.4 GHz, jak i 5 GHz, zachowując wsteczną kompatybilność.

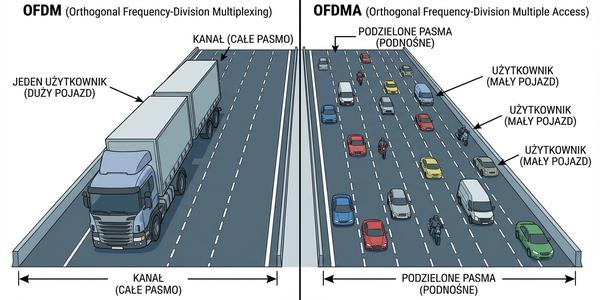

Różnica między OFDM a OFDMA polega na sposobie przydzielania zasobów widma użytkownikom. W systemie OFDM cały kanał jest w danym momencie przydzielany jednemu użytkownikowi, nawet jeśli ma on do przesłania tylko niewielką ilość danych. W systemie OFDMA kanał jest dzielony na mniejsze jednostki zasobów (Resource Units - RU), które mogą być jednocześnie przydzielane różnym użytkownikom. Dzięki temu możliwa jest jednoczesna transmisja danych do wielu urządzeń IoT wysyłających małe pakiety, co znacząco redukuje opóźnienia. OFDMA jest szczególnie korzystna w sieciach z dużą liczbą klientów generujących ruch o zmiennym natężeniu. Implementacja OFDMA wymaga bardziej złożonego planowania transmisji i precyzyjnej synchronizacji czasu między nadajnikami. W Wi-Fi 6 rozmiary jednostek zasobów mogą być dynamicznie dostosowywane do potrzeb poszczególnych klientów.

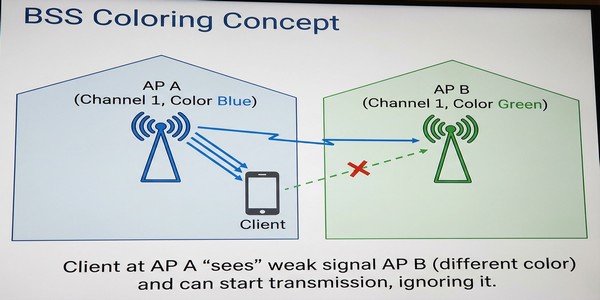

BSS Coloring to mechanizm wprowadzony w Wi-Fi 6, który rozwiązuje problem interferencji między sąsiednimi sieciami działającymi na tym samym kanale. Każda sieć Wi-Fi (Basic Service Set - BSS) oznacza swoje ramki unikalnym identyfikatorem koloru, który jest dodawany do nagłówka PHY. Gdy urządzenie wykrywa transmisję na kanale, sprawdza kolor ramki - jeśli jest to kolor jego własnej sieci, czeka, aż kanał się zwolni. Jeśli jednak ramka pochodzi z innej sieci (inny kolor) i jej siła sygnału jest poniżej określonego progu, urządzenie może rozpocząć własną transmisję. Mechanizm ten znacząco zwiększa efektywność wykorzystania widma w gęstych środowiskach, takich jak bloki mieszkalne czy biurowce. Wartość progu dla koloru obcej sieci może być konfigurowana przez administratora.

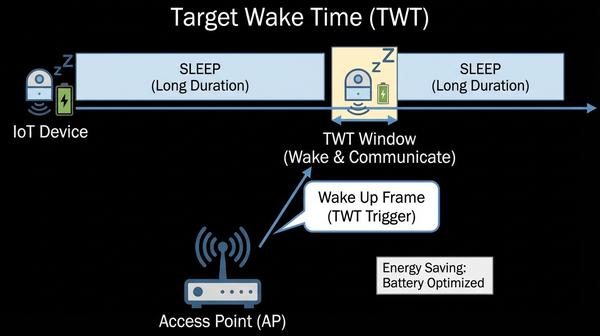

Target Wake Time (TWT) to mechanizm zarządzania energią wprowadzony w Wi-Fi 6, który pozwala urządzeniom na negocjowanie harmonogramu uśpienia i budzenia się. Działa to na zasadzie umowy między punktem dostępowym a klientem - AP gwarantuje, że będzie dostępny dla klienta w określonych przedziałach czasowych. Poza tymi oknami czasowymi klient może całkowicie wyłączyć swój układ radiowy, oszczędzając energię. TWT jest szczególnie korzystny dla urządzeń IoT zasilanych bateryjnie, takich jak czujniki temperatury, inteligentne zamki czy kamery. W zależności od konfiguracji okresy uśpienia mogą wynosić od kilku sekund do nawet kilku godzin. W Wi-Fi 6 wprowadzono także możliwość grupowego TWT, gdzie wielu klientów ma zsynchronizowane harmonogramy uśpienia.

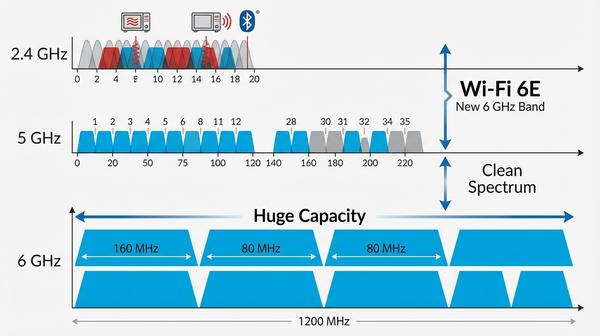

Wi-Fi 6E to rozszerzenie standardu Wi-Fi 6, które udostępnia nowe pasmo 6 GHz dla sieci bezprzewodowych. Decyzja regulatorów o otwarciu pasma 6 GHz dla nielicencjonowanego użytku była historycznym momentem dla branży Wi-Fi. W Stanach Zjednoczonych FCC udostępniła 1200 MHz widma w paśmie 6 GHz, w Europie dostępne jest około 500 MHz. Nowe pasmo oferuje aż 59 kanałów 20 MHz, czyli znacznie więcej niż 3 w paśmie 2.4 GHz i około 25 w paśmie 5 GHz. Ponieważ w paśmie 6 GHz nie ma starszych urządzeń Wi-Fi, eliminowany jest problem kompatybilności wstecznej, który spowalnia transmisję w niższych pasmach. Wi-Fi 6E jest szczególnie atrakcyjne dla zastosowań wymagających bardzo wysokiej przepustowości, takich jak VR/AR, strumieniowanie 8K i zdalna praca z dużymi plikami.

Wi-Fi 7 (802.11be) to nadchodzący standard, który ma zrewolucjonizować sieci bezprzewodowe dzięki osiągnięciu ekstremalnie wysokiej przepustowości (EHT - Extremely High Throughput). Standard ten wprowadzi kanały o szerokości 320 MHz, czyli dwukrotnie szersze niż w Wi-Fi 6, oraz modulację 4096-QAM, co zwiększy efektywność widmową o kolejne 20%. Multi-Link Operation (MLO) będzie kluczową funkcją, pozwalającą na jednoczesne korzystanie z wielu pasm i kanałów w celu agregacji przepustowości. Wi-Fi 7 ma także wprowadzić ulepszone mechanizmy QoS dla aplikacji wymagających bardzo niskich opóźnień, poniżej 1 milisekundy. Teoretyczna maksymalna przepływność Wi-Fi 7 ma wynosić około 46 Gb/s. Standard ten powinien być ratyfikowany przez IEEE w 2024 roku.

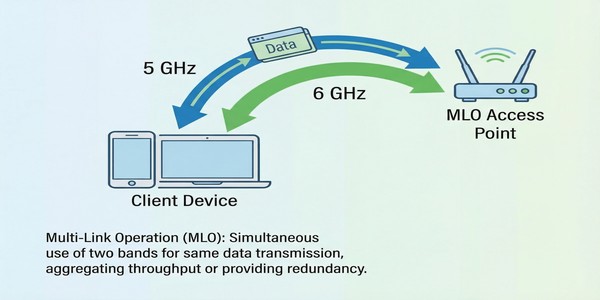

Multi-Link Operation (MLO) to jedna z najbardziej innowacyjnych funkcji Wi-Fi 7, która pozwala urządzeniom na jednoczesne korzystanie z łączy w różnych pasmach częstotliwości. Działa to analogicznie do agregacji nośnych (carrier aggregation) w sieciach 5G - urządzenie może wysyłać część danych przez pasmo 2.4 GHz, część przez 5 GHz, a część przez 6 GHz jednocześnie. MLO nie tylko zwiększa całkowitą przepustowość, ale także poprawia niezawodność i zmniejsza opóźnienia. W przypadku zakłóceń w jednym paśmie transmisja może być automatycznie przełączona na inne pasmo bez przerywania połączenia. Implementacja MLO wymaga zaawansowanych układów radiowych zdolnych do równoczesnej pracy w wielu pasmach. Funkcja ta będzie szczególnie korzystna dla aplikacji czasu rzeczywistego, takich jak gaming w chmurze i telemedycyna.

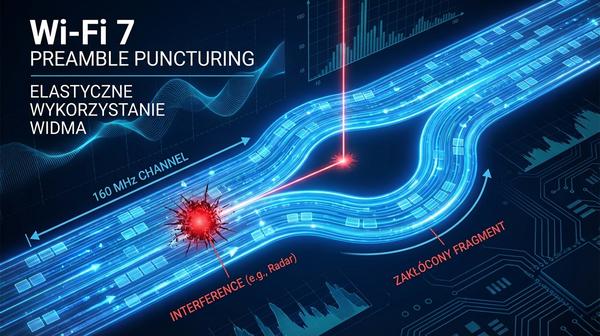

Preamble Puncturing to technika, która pozwala na elastyczne wykorzystanie szerokiego kanału w obecności zakłóceń. W poprzednich standardach, jeśli choćby niewielki fragment szerokiego kanału był zakłócony, cały kanał stawał się bezużyteczny dla transmisji. Dzięki Preamble Puncturing urządzenie może zidentyfikować zakłócone podnośne i wyłączyć je z transmisji, kontynuując nadawanie na pozostałej, czystej części widma. Mechanizm ten działa na poziomie preambuły ramki, czyli nagłówka PHY, który jest odczytywany przez odbiornik. W praktyce Preamble Puncturing znacząco poprawia niezawodność transmisji w trudnych warunkach widmowych. Technika ta jest szczególnie przydatna w gęstych środowiskach miejskich, gdzie dostęp do czystego widma jest ograniczony.

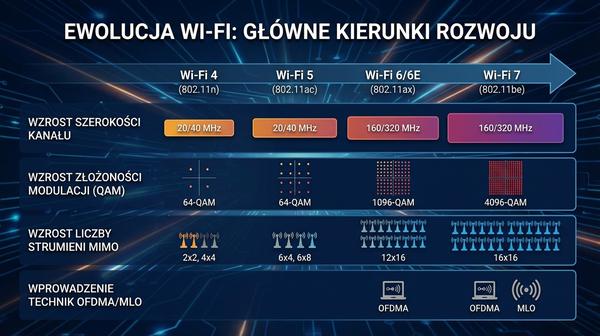

Ewolucja warstwy fizycznej Wi-Fi pokazuje, jak daleko zaszła technologia komunikacji bezprzewodowej w ciągu niespełna trzech dekad. Przejście od prostych modulacji ASK/FSK przez OFDM aż do zaawansowanych systemów MIMO-OFDMA obrazuje rosnącą złożoność techniczną kolejnych standardów. Każda nowa generacja Wi-Fi wymagała od projektantów znajdowania kompromisów między prędkością, zasięgiem, niezawodnością i zużyciem energii. Współczesne układy Wi-Fi to zaawansowane systemy na chipie (SoC) zawierające procesory DSP, układy RF i interfejsy sieciowe w jednej obudowie. Dalszy rozwój technologii WLAN będzie zmierzać w kierunku jeszcze wyższych przepływności, niższych opóźnień i lepszej integracji z sieciami komórkowymi 5G/6G. Zrozumienie ewolucji warstwy fizycznej pomaga w przewidywaniu kierunków rozwoju przyszłych standardów.

WAŻNE: Prezentowane prędkości to wartości warstwy fizycznej (PHY Data Rate), czyli teoretyczne maksimum. Rzeczywista przepustowość użyteczna dla aplikacji (Goodput) w sieciach Wi-Fi wynosi typowo ok. 40–50% tej wartości. Różnica wynika z narzutu protokołów dostępu do medium (CSMA/CA), ramek zarządzających, interwałów międzyramkowych (IFS), potwierdzeń ACK oraz retransmisji.

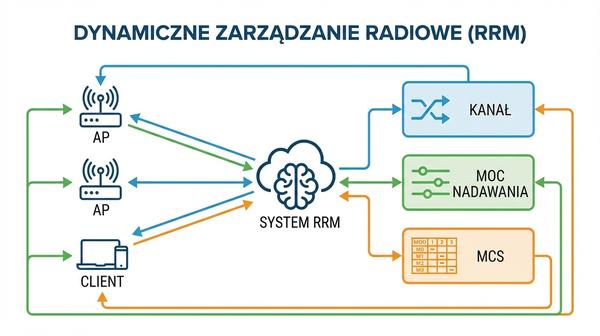

Radio Resource Management (RRM) to zestaw mechanizmów stosowanych w korporacyjnych systemach WLAN do automatycznego zarządzania parametrami warstwy fizycznej. RRM obejmuje takie funkcje jak automatyczny wybór kanału, dynamiczna regulacja mocy nadawania, równoważenie obciążenia między punktami dostępowymi oraz zarządzanie roamingiem klientów. W systemach zarządzanych centralnie, takich jak Cisco Prime czy Aruba Mobility Controller, decyzje RRM podejmowane są na podstawie danych zebranych ze wszystkich punktów dostępowych. Dzięki RRM administrator nie musi ręcznie konfigurować każdego punktu dostępowego, co znacznie upraszcza zarządzanie rozległymi sieciami. Zaawansowane algorytmy RRM potrafią wykrywać zakłócenia i automatycznie zmieniać kanały, minimalizując wpływ na pracę użytkowników. W sieciach nowej generacji RRM integruje się z systemami analitycznymi opartymi na uczeniu maszynowym.

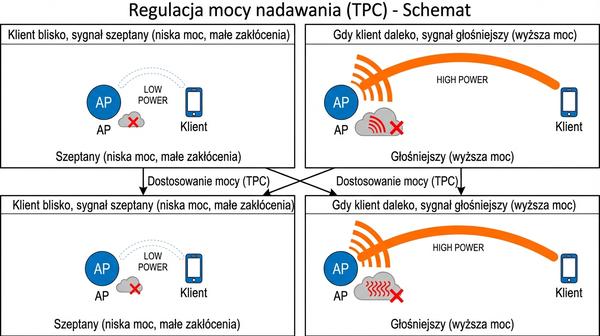

Transmit Power Control (TPC) to mechanizm dynamicznej regulacji mocy nadawania, który ma kluczowe znaczenie dla wydajności i stabilności sieci WLAN. Podstawową zasadą TPC jest używanie najniższej możliwej mocy, która zapewnia wymaganą jakość połączenia, co minimalizuje interferencje z sąsiednimi sieciami. W systemach korporacyjnych TPC jest często zarządzany centralnie przez kontroler sieci, który analizuje raporty z pomiarów siły sygnału z wszystkich punktów dostępowych. Zbyt wysoka moc nadawania w gęsto rozmieszczonych AP prowadzi do nadmiernej interferencji współkanałowej i obniżenia wydajności całej sieci. TPC ma także istotny wpływ na żywotność baterii w urządzeniach mobilnych, ponieważ nadawanie z niższą mocą zużywa mniej energii. W standardzie 802.11h zdefiniowano wymagania dotyczące TPC dla pasma 5 GHz w Europie.

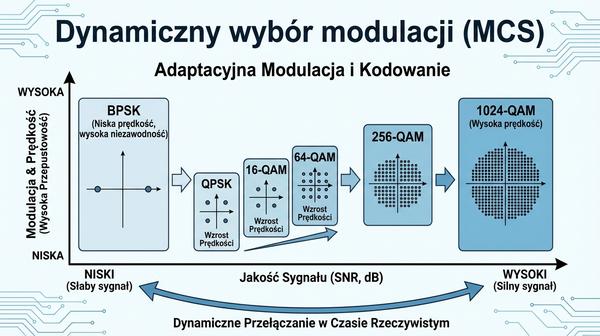

Mechanizm adaptacyjnego wyboru modulacji i kodowania (Adaptive Modulation and Coding - AMC) jest kluczowy dla utrzymania stabilnego połączenia w zmiennych warunkach radiowych. Indeks MCS (Modulation and Coding Scheme) określa kombinację typu modulacji i szybkości kodowania korekcyjnego. W standardzie 802.11n zdefiniowano 77 indeksów MCS, w 802.11ac - 10, a w 802.11ax - 12. Przełączanie między indeksami MCS odbywa się dynamicznie na podstawie bieżących pomiarów SNR, z wykorzystaniem algorytmów rate adaptation. Popularne algorytmy rate adaptation to Minstrel, która testuje różne MCS i wybiera ten o najlepszej przepustowości, oraz SampleRate. W praktyce algorytmy rate adaptation muszą balansować między agresywnością (próba użycia wyższego MCS) a stabilnością (utrzymanie niższego, ale niezawodnego MCS). Nieprawidłowo działający algorytm rate adaptation może powodować efekt karuzeli MCS.

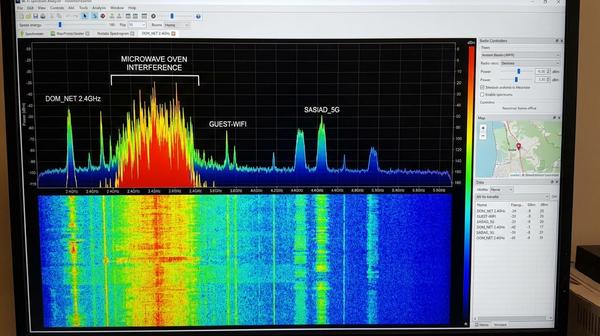

Diagnostyka warstwy fizycznej w sieciach WLAN wymaga specjalistycznych narzędzi, ponieważ medium radiowe jest niewidoczne dla ludzkiego oka. Podstawowym narzędziem jest skaner Wi-Fi, który pozwala na identyfikację wszystkich sieci w zasięgu, ich kanałów i siły sygnału. Bardziej zaawansowanym narzędziem jest analizator widma, który pokazuje surową energię radiową w funkcji częstotliwości, umożliwiając identyfikację źródeł zakłóceń spoza pasma Wi-Fi. Do profesjonalnego projektowania sieci stosuje się narzędzia do planowania pokrycia, takie jak Ekahau, AirMagnet czy NetSpot, które tworzą mapy cieplne (heatmapy) na podstawie pomiarów. Pomiar parametrów warstwy fizycznej powinien być wykonywany wielokrotnie w różnych porach dnia, ponieważ warunki radiowe zmieniają się w czasie. Wyniki pomiarów należy dokumentować w formie raportów zawierających mapy pokrycia i analizę SNR.

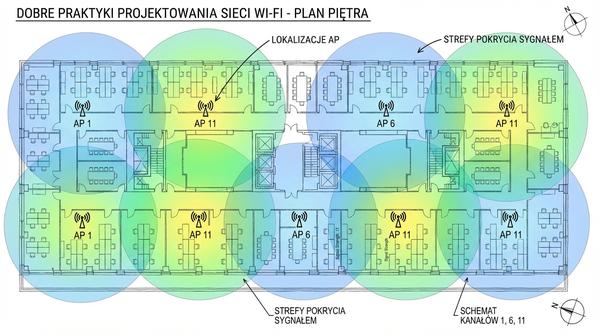

Projektowanie niezawodnej sieci WLAN wymaga systematycznego podejścia uwzględniającego zarówno pokrycie, jak i pojemność sieci. Proces projektowy powinien rozpocząć się od dokładnego poznania wymagań - liczby użytkowników, rodzaju aplikacji, obszaru pokrycia i parametrów jakościowych. Następnie wykonuje się inwentaryzację lokalizacji i wstępne pomiary środowiska radiowego (site survey). Plan kanałów powinien minimalizować interferencje zarówno między własnymi AP (co-channel interference), jak i z sieciami sąsiednimi. Punkty dostępowe należy lokalizować centralnie w obsługiwanej strefie, z dala od przeszkód metalowych i w odpowiedniej odległości od siebie. Po instalacji konieczne jest wykonanie pomiarów weryfikacyjnych i dostrojenie parametrów sieci. Regularne audyty radiowe pozwalają na wykrywanie zmian w środowisku.

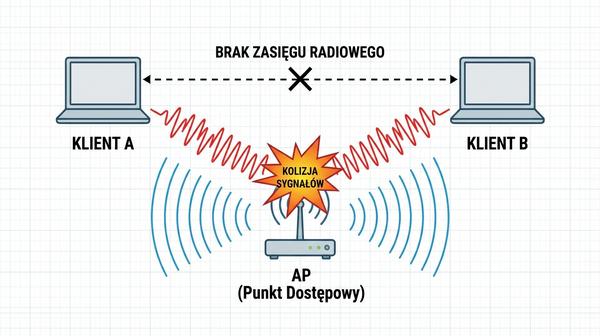

Problem ukrytego węzła (hidden node problem) jest jednym z klasycznych wyzwań w sieciach WLAN, wynikającym z fizycznych ograniczeń propagacji sygnałów radiowych. Występuje najczęściej w sieciach, gdzie klienci znajdują się po przeciwnych stronach punktu dostępowego lub gdy między klientami występują przeszkody tłumiące sygnał. Konsekwencją problemu ukrytego węzła są kolizje w punkcie dostępowym, które prowadzą do utraty ramek i konieczności retransmisji, co obniża wydajność sieci. Rozwiązaniem na poziomie warstwy MAC jest mechanizm RTS/CTS (Request to Send/Clear to Send), który wymaga od klientów uzyskania zgody AP przed rozpoczęciem transmisji. RTS/CTS jest skuteczny, ale wprowadza dodatkowe opóźnienie związane z wymianą ramek controlnych. W nowoczesnych sieciach WLAN stosuje się zaawansowane algorytmy wykrywania kolizji.

Zagadnienie ukrytego i odsłoniętego węzła, choć wynika z fizyki propagacji radiowej (warstwa 1), jest rozwiązywane mechanizmami kontroli dostępu do medium na warstwie 2 (RTS/CTS). Jest to zatem zagadnienie na pograniczu warstw 1 i 2 modelu OSI.

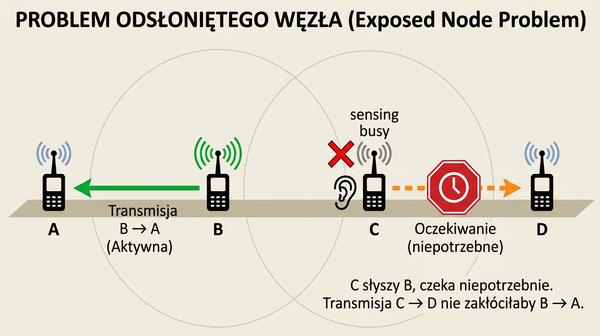

Problem odsłoniętego węzła (exposed node problem) jest przeciwieństwem problemu ukrytego węzła i polega na niepotrzebnym wstrzymywaniu transmisji przez stację, która słyszy transmisję sąsiedniej stacji. W typowym scenariuszu czterech węzłów ustawionych w linii A-B-C-D, transmisja B do A blokuje niepotrzebnie transmisję C do D. Problem ten jest trudniejszy do rozwiązania niż problem ukrytego węzła, ponieważ wymaga od stacji znajomości topologii sieci. W standardzie 802.11 mechanizm RTS/CTS częściowo adresuje problem odsłoniętego węzła, ale nie eliminuje go całkowicie. W sieciach o wysokiej gęstości punktów dostępowych problem odsłoniętego węzła może znacząco obniżać wydajność. Badania nad rozwiązaniami tego problemu są wciąż prowadzone.

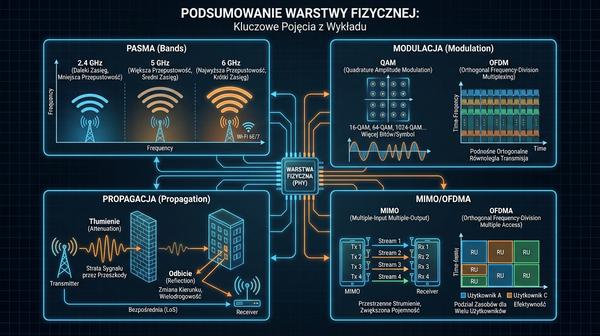

Warstwa fizyczna w sieciach WLAN stanowi fascynujące połączenie fizyki, elektroniki i inżynierii sygnałowej. Zrozumienie mechanizmów takich jak modulacja, propagacja, MIMO czy OFDMA jest niezbędne dla każdego inżyniera sieciowego, który chce projektować i utrzymywać wydajne sieci bezprzewodowe. Wiedza o warstwie fizycznej pozwala na prawidłową interpretację wyników pomiarów i diagnostykę problemów z wydajnością. W praktyce wiele problemów zgłaszanych przez użytkowników jako problemy z internetem ma swoje źródło właśnie w warstwie fizycznej WLAN. Znajomość ograniczeń technologii Wi-Fi pomaga w stawianiu realistycznych wymagań i oczekiwań. Warstwa fizyczna będzie nadal ewoluować wraz z rozwojem nowych technologii półprzewodnikowych i algorytmów przetwarzania sygnałów.

W trakcie następnego wykładu przejdziemy do warstwy łącza danych (warstwa 2 modelu OSI), która odpowiada za niezawodną transmisję danych między sąsiednimi węzłami sieci. Omówimy szczegółowo budowę ramek Ethernet i 802.11, adresację MAC oraz mechanizmy kontroli dostępu do medium CSMA/CA. Poznamy także różne tryby pracy sieci Wi-Fi, w tym tryb infrastruktury i tryb ad-hoc. Zrozumienie warstwy łącza danych jest kluczowe dla dalszego zgłębiania protokołów wyższych warstw, takich jak IP, TCP i UDP. Zachęcam do zapoznania się z materiałami dodatkowymi i przygotowania pytań. Do zobaczenia na następnym wykładzie!
