Podczas poprzednich czterech części cyklu prześledziliśmy drogę danych od fal radiowych aż po adresację globalną. Dzisiejszy wykład stanowi zwieńczenie tej podróży i koncentruje się na mechanizmach, które sprawiają, że komunikacja sieciowa jest niezawodna, bezpieczna i dostosowana do potrzeb konkretnych aplikacji. Warstwy wyższe modelu OSI, od transportowej aż po aplikacyjną, są tym fragmentem stosu protokołów, z którym użytkownik końcowy ma styczność pośrednio lub bezpośrednio każdego dnia, nawet jeśli nie zdaje sobie z tego sprawy. Zrozumienie ich działania jest kluczowe dla każdego inżyniera sieciowego, ponieważ to właśnie na tych warstwach zapadają decyzje o retransmisji, priorytetyzacji ruchu i szyfrowaniu danych. W kontekście sieci WLAN wyzwaniem staje się fakt, że niestabilność łącza radiowego na warstwach niższych może istotnie wpływać na działanie protokołów wyższych warstw.

W trakcie tego wykładu omówione zostaną konkretne protokoły i mechanizmy działające na warstwach od czwartej do siódmej, z uwzględnieniem specyfiki środowisk bezprzewodowych. Szczególna uwaga poświęcona zostanie problemom wynikającym z opóźnień i utraty pakietów w łączu radiowym, które mogą zaburzać mechanizmy kontroli zatłoczenia w protokole TCP. Przeanalizujemy również, w jaki sposób nowoczesne protokoły, takie jak QUIC, próbują rozwiązać te problemy, oferując lepszą wydajność w sieciach WLAN niż tradycyjne rozwiązania.

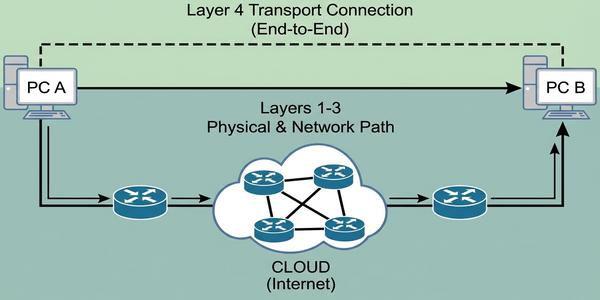

Warstwa transportowa pełni funkcję pośrednika między procesami aplikacyjnymi a infrastrukturą sieciową, umożliwiając komunikację typu koniec-koniec między hostami. W odróżnieniu od warstwy sieciowej, która zajmuje się dostarczaniem pakietów między urządzeniami, warstwa transportowa koncentruje się na dostarczaniu danych do konkretnych aplikacji działających na tych urządzeniach. Realizuje to za pomocą mechanizmu portów, które jednoznacznie identyfikują proces oczekujący na dane w systemie operacyjnym. W sieciach WLAN warstwa transportowa musi radzić sobie z dodatkowymi wyzwaniami, takimi jak zwiększona zmienność opóźnień i okresowe zrywanie łączności radiowej, które mogą prowadzić do niepotrzebnych retransmisji.

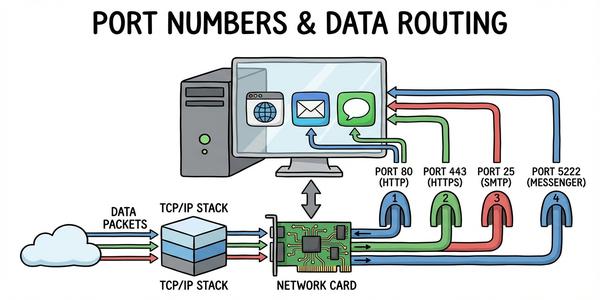

Każdy segment warstwy transportowej zawiera nagłówek z numerami portów źródłowego i docelowego, dzięki czemu system operacyjny może przekazać odebrane dane do właściwego procesu. Warstwa transportowa może również zapewniać dodatkowe usługi, takie jak kontrola poprawności danych za pomocą sum kontrolnych, multipleksowanie wielu połączeń między tymi samymi parami hostów oraz zarządzanie przepływem danych. Protokoły transportowe są implementowane w jądrze systemu operacyjnego, co zapewnia im wysoki priorytet wykonywania i dostęp do zasobów sprzętowych.

Numery portów są szesnastobitowymi liczbami całkowitymi, co oznacza, że mogą przyjmować wartości od zera do sześćdziesięciu pięciu tysięcy pięciuset trzydziestu pięciu. Zakres ten został podzielony na trzy kategorie: porty dobrze znane od zera do tysiąca dwudziestu trzech, zarezerwowane dla standardowych usług i protokołów, porty zarejestrowane od tysiąca dwudziestu czterech do czterdziestu dziewięciu tysięcy stu pięćdziesięciu jeden, przeznaczone dla aplikacji producenckich, oraz porty dynamiczne i prywatne od czterdziestu dziewięciu tysięcy stu pięćdziesięciu dwóch do sześćdziesięciu pięciu tysięcy pięciuset trzydziestu pięciu, używane tymczasowo przez klientów. Gdy aplikacja kliencka inicjuje połączenie, system operacyjny przydziela jej tymczasowy port źródłowy z zakresu dynamicznego, który jest zwalniany po zakończeniu komunikacji.

W sieciach WLAN znajomość numerów portów jest niezbędna przy konfiguracji zapór ogniowych i list kontroli dostępu na punktach dostępowych oraz kontrolerach WLAN. Blokowanie lub ograniczanie dostępu do określonych portów pozwala na precyzyjną kontrolę ruchu sieciowego i zwiększenie bezpieczeństwa infrastruktury bezprzewodowej. Jednocześnie niektóre protokoły, takie jak FTP w trybie aktywnym, wykorzystują dodatkowe, dynamicznie negocjowane porty do transmisji danych, co może komplikować konfigurację zabezpieczeń.

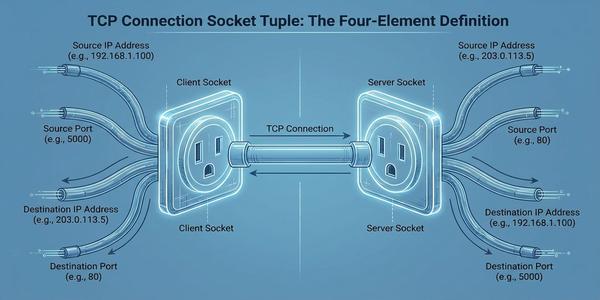

Gniazdo sieciowe, określane w języku angielskim mianem socket, stanowi abstrakcję programistyczną reprezentującą jeden punkt końcowy dwukierunkowej ścieżki komunikacyjnej między procesami działającymi na różnych hostach. W systemach uniksowych i linuksowych gniazdo jest implementowane jako deskryptor pliku, co oznacza, że operacje na gnieździe można wykonywać za pomocą tych samych funkcji systemowych, co operacje na zwykłych plikach. Każde gniazdo jest jednoznacznie identyfikowane przez pięć parametrów: protokół transportowy, adres IP źródła, port źródłowy, adres IP miejsca docelowego oraz port docelowy. Ta pięcioelementowa krotka gwarantuje, że w ramach jednego systemu operacyjnego może istnieć wiele jednoczesnych połączeń obsługiwanych przez tę samą aplikację.

W praktyce sieci WLAN, gdzie urządzenia klienckie często zmieniają punkty dostępowe podczas roamingu, utrzymanie spójności gniazd sieciowych jest wyzwaniem technicznym. Aplikacje wrażliwe na zmianę adresu IP, takie jak wideokonferencje czy gry online, mogą doświadczać przerw w komunikacji podczas przełączania między punktami dostępowymi. Protokół Mobile IP oraz nowoczesne rozwiązania w standardzie 802.11r i 802.11k mają na celu zminimalizowanie tych przerw poprzez szybsze ponowne ustanawianie połączeń i zachowanie ciągłości sesji.

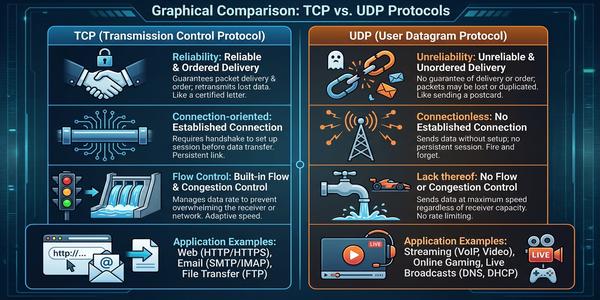

Wybór między protokołem TCP a UDP ma fundamentalne znaczenie dla charakteru komunikacji sieciowej i powinien być podyktowany wymaganiami konkretnej aplikacji. TCP, dzięki mechanizmom potwierdzeń, retransmisji i porządkowania segmentów, gwarantuje niezawodne dostarczenie danych kosztem zwiększonego narzutu protokołowego i wyższych opóźnień. UDP natomiast, rezygnując z tych mechanizmów, oferuje minimalny narzut i małe opóźnienia, co czyni go idealnym dla aplikacji czasu rzeczywistego, w których pojedyncze utracone pakiety są akceptowalne. W sieciach WLAN różnica między tymi protokołami staje się szczególnie widoczna, ponieważ zawodność łącza radiowego może prowadzić do częstych retransmisji TCP, obniżających jego efektywną przepustowość.

Nagłówek TCP ma długość co najmniej dwudziestu bajtów i zawiera pola niezbędne do realizacji niezawodnej transmisji, takie jak numery sekwencyjne, numery potwierdzeń oraz pole rozmiaru okna. Nagłówek UDP ma natomiast zaledwie osiem bajtów, co przy niewielkich pakietach używanych przez DNS czy DHCP stanowi znaczną oszczędność w stosunku do całkowitego rozmiaru ramki. Współczesne aplikacje często łączą zalety obu protokołów, na przykład używając TCP do sterowania i sygnalizacji, a UDP do transmisji danych multimedialnych.

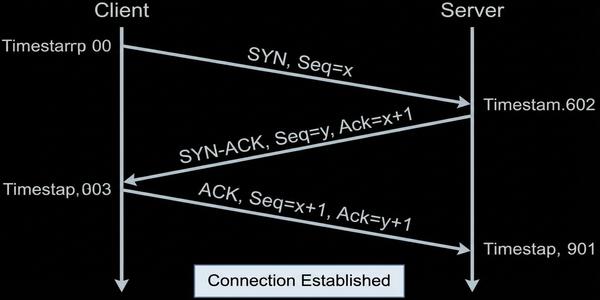

Trójetapowe uzgadnianie pełni funkcję inicjalizacji połączenia TCP, podczas której obie strony uzgadniają początkowe numery sekwencyjne oraz negocjują opcjonalne parametry połączenia, takie jak maksymalny rozmiar segmentu czy skala okna. Proces ten jest niezbędny do zapewnienia niezawodności transmisji, ponieważ pozwala obu stronom na potwierdzenie wzajemnej gotowości do komunikacji. W sieciach WLAN trójetapowe uzgadnianie jest szczególnie narażone na opóźnienia związane z dostępem do medium, ponieważ przed wysłaniem segmentów TCP urządzenie klienckie musi przejść przez procedurę CSMA/CA, co wydłuża cały proces nawiązywania połączenia.

Numery sekwencyjne wymieniane podczas uzgadniania są losowo wybierane przez każdą ze stron, co zapobiega atakom polegającym na wstrzykiwaniu fałszywych segmentów do istniejącego połączenia. Po pomyślnym zakończeniu trójetapowego uzgadniania, obie strony ustawiają w swoich strukturach danych stan ESTABLISHED i rozpoczynają właściwą wymianę danych. Zakończenie połączenia TCP wymaga oddzielnej, czteroetapowej sekwencji z wykorzystaniem flag FIN i ACK, która zapewnia uporządkowane zamknięcie obu kierunków transmisji.

Segmentacja strumienia danych w protokole TCP polega na podzieleniu ciągłego strumienia bajtów na mniejsze jednostki, które są przekazywane do warstwy sieciowej w postaci segmentów. Każdy segment opatrzony jest numerem sekwencyjnym odpowiadającym pozycji pierwszego bajtu danych w segmencie w stosunku do całego strumienia. Dzięki temu odbiorca może składać odebrane segmenty we właściwej kolejności, nawet jeśli pakiety dotarły w innej kolejności, co w sieciach WLAN zdarza się częściej niż w sieciach przewodowych ze względu na zmienne warunki propagacji.

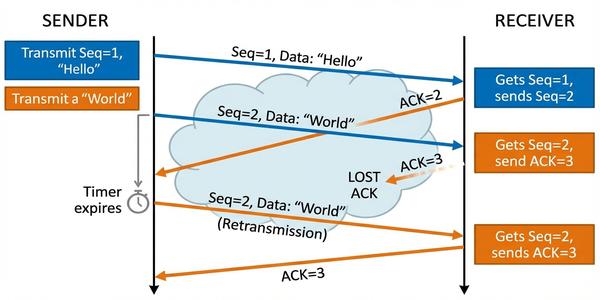

Potwierdzenia ACK pełnią rolę mechanizmu informacji zwrotnej, umożliwiając nadawcy monitorowanie skuteczności transmisji i reagowanie na ewentualne problemy. W standardowym działaniu TCP odbiorca wysyła potwierdzenie dla każdego odebranego segmentu lub, w ramach optymalizacji, co drugiego segmentu. Jeśli nadawca nie otrzyma potwierdzenia w określonym czasie, nazywanym czasem oczekiwania na retransmisję, uruchamiana jest procedura ponownego wysłania segmentu. W sieciach WLAN dobór odpowiedniego czasu oczekiwania na retransmisję jest wyzwaniem, ponieważ opóźnienia mogą się zmieniać dynamicznie w zależności od obciążenia kanału radiowego.

Kontrola przepływu w protokole TCP zapobiega przepełnieniu buforów odbiorcy poprzez dynamiczne dostosowywanie szybkości transmisji do możliwości przetwarzania strony odbierającej. Mechanizm ten opiera się na polu rozmiaru okna w nagłówku TCP, które informuje nadawcę o wolnej przestrzeni w buforze odbiorcy. Gdy odbiorca przetwarza dane wolniej, niż napływają, ogłasza mniejszy rozmiar okna, wymuszając na nadawcy zmniejszenie liczby przesyłanych jednocześnie segmentów. W skrajnym przypadku, gdy bufor odbiorcy jest całkowicie zapełniony, ogłaszany jest rozmiar okna równy zero, co wstrzymuje transmisję do momentu zwolnienia miejsca.

W sieciach WLAN kontrola przepływu nabiera dodatkowego znaczenia, ponieważ urządzenia mobilne, takie jak smartfony czy tablety, mają ograniczone zasoby pamięci i mocy obliczeniowej w porównaniu do stacji roboczych. Intensywna transmisja danych przez łącze bezprzewodowe może szybko doprowadzić do wyczerpania buforów odbiornika, szczególnie gdy urządzenie jednocześnie wykonuje inne zadania obciążające procesor. Mechanizm okna przesuwnego w TCP zapewnia, że nadawca automatycznie dostosowuje się do możliwości odbiorcy, co w heterogenicznych sieciach WLAN, gdzie współistnieją urządzenia o różnej wydajności, jest kluczowe dla sprawiedliwego podziału pasma.

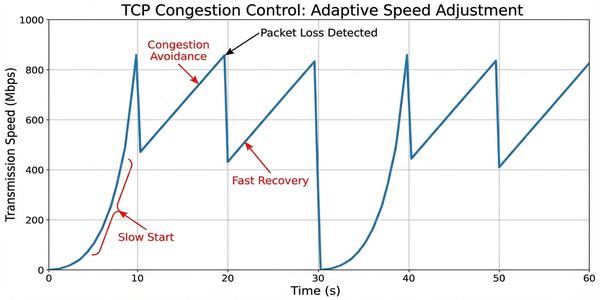

Kontrola zatłoczenia w protokole TCP stanowi mechanizm adaptacji do warunków panujących w sieci, chroniący infrastrukturę przed przeciążeniem poprzez zmniejszenie szybkości nadawania w odpowiedzi na utratę pakietów. W klasycznej implementacji TCP Reno algorytm działa w kilku fazach: powolnego startu, unikania zatłoczenia, szybkiej retransmisji i szybkiego odzyskiwania. Podczas powolnego startu rozmiar okna zatłoczenia zwiększa się wykładniczo aż do osiągnięcia progu, po czym następuje faza unikania zatłoczenia z liniowym wzrostem. W sieciach WLAN ten mechanizm może być źródłem problemów, ponieważ utrata pakietów rzadko wynika z rzeczywistego przeciążenia routerów, a znacznie częściej z przejściowych zakłóceń radiowych.

Nowoczesne algorytmy kontroli zatłoczenia, takie jak CUBIC, BBR czy NewReno, próbują lepiej radzić sobie z różnorodnymi warunkami sieciowymi, w tym z charakterystyką łączy bezprzewodowych. Algorytm BBR opracowany przez Google opiera się na szacowaniu dostępnej przepustowości i minimalnego opóźnienia, zamiast reagować na utratę pakietów, co czyni go bardziej odpowiednim dla sieci WLAN. W systemie Linux domyślny algorytm kontroli zatłoczenia można zmienić za pomocą parametru jądra net.ipv4.tcp_congestion_control, co pozwala administratorom dostosować działanie TCP do specyfiki ich środowiska sieciowego.

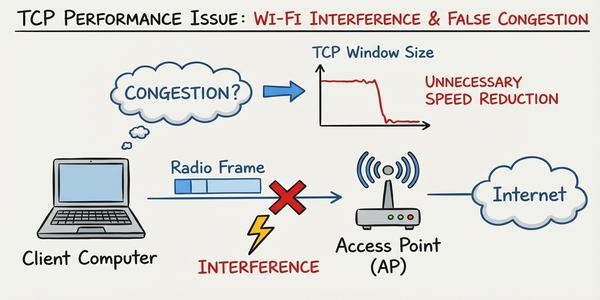

Problem niewłaściwej interpretacji utraty pakietów w sieciach WLAN przez mechanizmy kontroli zatłoczenia TCP jest dobrze znany w środowisku inżynierów sieciowych i stanowi przedmiot wielu badań oraz optymalizacji. W klasycznej sieci Ethernet przewodowej utrata pakietu jest niemal zawsze sygnałem przeciążenia, ponieważ poziom szumów i zakłóceń jest minimalny, a błędy transmisji zdarzają się niezwykle rzadko. W sieci Wi-Fi natomiast, gdzie medium transmisyjne jest współdzielone i podatne na interferencje, utrata ramki 802.11 jest zjawiskiem normalnym i nie musi oznaczać przeciążenia infrastruktury. TCP, nie będąc w stanie odróżnić tych dwóch sytuacji, reaguje na każdą utratę pakietu zmniejszeniem okna zatłoczenia, co prowadzi do niepotrzebnego spadku przepustowości.

Rozwiązaniem tego problemu jest stosowanie mechanizmów jawnego powiadamiania o zatłoczeniu opartych na standardzie IEEE 802.11e oraz WMM, które umożliwiają punktom dostępowym oznaczanie ramek różnymi priorytetami jakości usług. Dodatkowo protokół TCP może korzystać z rozszerzenia ECN, które pozwala routerom na bezpośrednie poinformowanie nadawcy o zbliżającym się przeciążeniu, zanim dojdzie do utraty pakietów. W niektórych wdrożeniach stosuje się również techniki akceleracji TCP, takie jak pośrednie buforowanie na kontrolerach WLAN, które przechwytują i potwierdzają segmenty w imieniu urządzenia końcowego, maskując przed TCP chwilowe problemy z łączem radiowym.

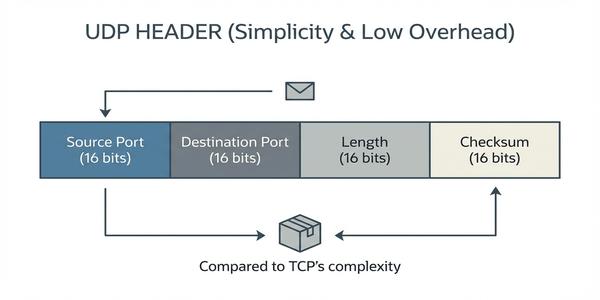

User Datagram Protocol został zdefiniowany w dokumencie RFC 768 w roku 1980 i od tego czasu pozostaje praktycznie niezmieniony, co świadczy o prostocie i uniwersalności tego projektu. Nagłówek UDP składa się z zaledwie czterech pól szesnastobitowych: portu źródłowego, portu docelowego, długości datagramu oraz sumy kontrolnej. Suma kontrolna w UDP jest opcjonalna w protokole IPv4, ale w IPv6 stała się obowiązkowa, co ma na celu ochronę integralności danych w środowisku, gdzie fałszywe pakiety mogą być łatwiej wprowadzane do sieci. Brak numerów sekwencyjnych i potwierdzeń sprawia, że UDP nie może samodzielnie poradzić sobie z utratą, zdublowaniem lub zmianą kolejności datagramów.

W sieciach WLAN protokół UDP jest szczególnie ważny dla działania takich usług jak Voice over IP, strumieniowanie wideo oraz gry online. Aplikacje VoIP używające protokołu RTP na UDP mogą tolerować utratę nawet kilku procent pakietów bez odczuwalnego pogorszenia jakości rozmowy, dzięki zastosowaniu kodeków z mechanizmami ukrywania błędów. W przypadku transmisji strumieniowej wideo utrata pakietów UDP objawia się jako krótkotrwałe zniekształcenia obrazu, które znikają po otrzymaniu następnej klatki, podczas gdy retransmisja TCP spowodowałaby nieakceptowalne opóźnienie.

DNS, czyli system nazw domenowych, jest jednym z najważniejszych przykładów zastosowania protokołu UDP w codziennej pracy sieci. Zapytanie DNS składa się zazwyczaj z pojedynczego datagramu UDP, który jest wysyłany na port 53 serwera DNS, a odpowiedź zwracana jest również jako pojedynczy datagram. Historycznie limit odpowiedzi DNS po UDP wynosił 512 bajtów. Współcześnie mechanizm EDNS(0) (RFC 6891) pozwala na przesyłanie znacznie większych datagramów (typowo do 4096 bajtów). Gdy rozmiar odpowiedzi przekracza dozwolony limit, protokół przełącza się na TCP. W sieciach WLAN opóźnienia związane z rozwiązywaniem nazw DNS mogą być odczuwalne przez użytkowników jako wydłużony czas ładowania stron internetowych, szczególnie gdy serwer DNS jest skonfigurowany nieprawidłowo lub znajduje się w odległej lokalizacji.

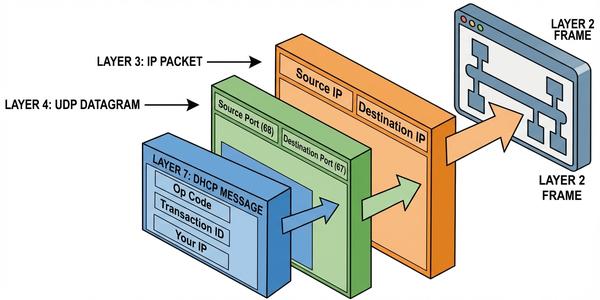

DHCP również korzysta z UDP do komunikacji między klientem a serwerem. Klient DHCP wysyła wiadomość Discover na adres rozgłoszeniowy z portu 68 na port 67, a serwer odpowiada Offer na port 68 klienta. Proces ten jest szczególnie ważny w sieciach WLAN, ponieważ urządzenia mobilne łączą się z nowymi sieciami i muszą szybko uzyskać konfigurację adresową. Protokół DHCP oferuje również opcję przedłużenia dzierżawy, co pozwala urządzeniom pozostającym w sieci na utrzymanie tego samego adresu IP bez konieczności ponawiania pełnej procedury przydziału.

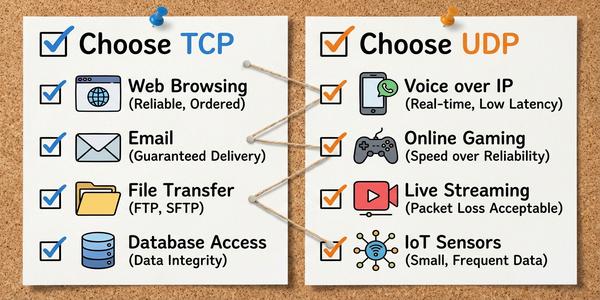

Podczas wyboru między protokołem TCP a UDP należy uwzględnić kilka kluczowych kryteriów, takich jak tolerancja na utratę danych, wymagania co do opóźnień, konieczność zachowania kolejności oraz możliwość implementacji własnych mechanizmów niezawodności po stronie aplikacji. TCP jest niezbędny wszędzie tam, gdzie integralność danych ma absolutny priorytet, na przykład podczas transferu plików, wysyłania wiadomości e-mail czy wykonywania zdalnych połączeń SSH. UDP natomiast sprawdza się w aplikacjach czasu rzeczywistego, takich jak VoIP, wideokonferencje i gry sieciowe, gdzie opóźnienie ma większe znaczenie niż kompletność danych.

W nowoczesnych sieciach WLAN obserwuje się trend tworzenia protokołów hybrydowych, które łączą cechy TCP i UDP w zależności od potrzeb. Przykładem jest protokół SCTP, który oferuje niezawodną transmisję z możliwością dostarczania danych w wielu strumieniach, co zapobiega blokowaniu się kolejnych transmisji w przypadku utraty pojedynczego pakietu. Protokół QUIC, działający na UDP, implementuje własne mechanizmy niezawodności i kontroli zatłoczenia, oferując lepszą wydajność niż klasyczne TCP w środowiskach o zmiennych warunkach transmisji, takich jak sieci bezprzewodowe.

Protokół QUIC, opracowany przez Google i znormalizowany w dokumencie RFC 9000, stanowi przełom w komunikacji transportowej, łącząc zalety TCP i UDP z nowoczesnym podejściem do bezpieczeństwa i wydajności. W odróżnieniu od TCP, które wymaga oddzielnego uzgadniania połączenia i sesji TLS, QUIC łączy te dwa procesy w jeden obieg, co skraca czas nawiązywania połączenia z dwóch do jednego obiegu. W sieciach WLAN, gdzie opóźnienia dostępu do medium mogą być znaczące, to przyspieszenie ma bezpośrednie przełożenie na komfort użytkowania, szczególnie przy częstym otwieraniu nowych sesji, na przykład podczas przeglądania stron internetowych.

Jedną z kluczowych cech QUIC jest wbudowane szyfrowanie warstwy transportowej, które zabezpiecza nie tylko dane użytkownika, ale również pakiety kontrolne, takie jak potwierdzenia i sygnały sterowania przepływem. W przeciwieństwie do TCP, gdzie nagłówki są przesyłane jawnym tekstem i mogą być analizowane przez urządzenia pośrednie, QUIC szyfruje większość swoich nagłówków, co zwiększa prywatność użytkowników w sieciach WLAN. Protokół QUIC jest obecnie szeroko stosowany w przeglądarce Google Chrome, a jego obsługa jest stopniowo dodawana do serwerów WWW i platform strumieniowania wideo.

W kontekście sieci WLAN szczególnie istotny jest mechanizm Connection Migration w protokole QUIC. Gdy urządzenie mobilne przemieszcza się między punktami dostępowymi (roaming) lub chwilowo traci zasięg, sesje TCP muszą być zestawiane od nowa. QUIC natomiast identyfikuje połączenie nie po adresie IP i porcie, lecz po unikalnym identyfikatorze połączenia (Connection ID), co pozwala na płynną kontynuację transmisji po zmianie sieci.

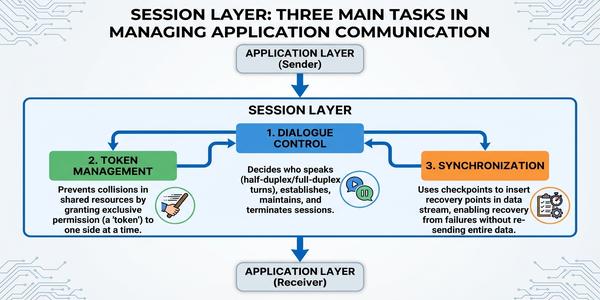

Warstwa sesji modelu OSI jest odpowiedzialna za organizację i synchronizację dialogu między aplikacjami działającymi na różnych hostach, zapewniając logiczne ramy dla wymiany danych. W praktyce nowoczesnych sieci komputerowych warstwa sesji rzadko funkcjonuje jako wyodrębniona jednostka, ponieważ większość jej funkcji została wchłonięta przez protokoły warstwy aplikacji lub jest realizowana bezpośrednio przez biblioteki programistyczne. Niemniej jednak zrozumienie koncepcji sesji jest niezbędne do projektowania systemów rozproszonych i analizy złożonych protokołów komunikacyjnych. Mechanizmy punktów kontrolnych używane w warstwie sesji pozwalają na wznowienie transmisji z miejsca przerwania, co w sieciach WLAN o zmiennej jakości połączenia ma praktyczne znaczenie.

Przykładem protokołu implementującego koncepcję sesji jest NetBIOS, który był szeroko stosowany w starszych sieciach opartych na systemach Windows. Współcześnie koncepcje sesji są realizowane przez mechanizmy cookie i tokeny w aplikacjach webowych oraz przez protokół SIP w telefonii internetowej. W kontekście sieci WLAN zarządzanie sesjami nabiera szczególnego znaczenia przy obsłudze roamingu, ponieważ aplikacje muszą utrzymać ciągłość dialogu między klientem a serwerem pomimo zmiany punktu dostępowego.

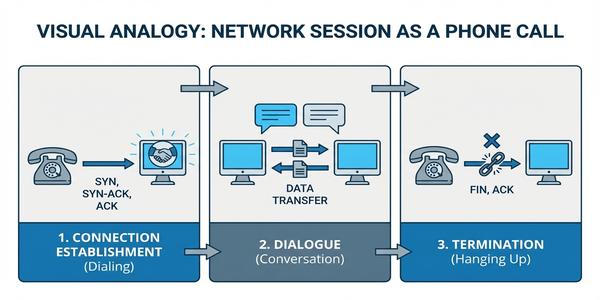

Analogie do codziennych sytuacji ułatwiają zrozumienie abstrakcyjnych koncepcji warstwy sesji, która w modelu OSI pełni funkcję organizatora dialogu między aplikacjami. W rozmowie telefonicznej naturalnie występują fazy: inicjacja połączenia, właściwa rozmowa i zakończenie, które odpowiadają funkcjom warstwy sesji. W sieciach WLAN analogia ta nabiera dodatkowego wymiaru, gdyż przerwanie połączenia radiowego może doprowadzić do utraty kontekstu sesji i konieczności ponownej autoryzacji użytkownika. Warstwa sesji w idealnym modelu powinna zapewnić mechanizmy umożliwiające płynne odtworzenie sesji po chwilowej utracie łączności.

Punkty kontrolne w warstwie sesji działają jak kamienie milowe w długiej rozmowie, pozwalając na powrót do ostatniego potwierdzonego punktu w razie przerwania komunikacji. W praktycznych zastosowaniach, takich jak przesyłanie dużych plików między serwerami w sieci rozległej, mechanizmy sesyjne umożliwiają wznowienie transmisji zamiast rozpoczynania od początku po wystąpieniu błędu. Koncepcja sesji znajduje odzwierciedlenie w wielu współczesnych protokołach, gdzie stan sesji jest przechowywany na serwerze i identyfikowany za pomocą unikalnego identyfikatora sesji.

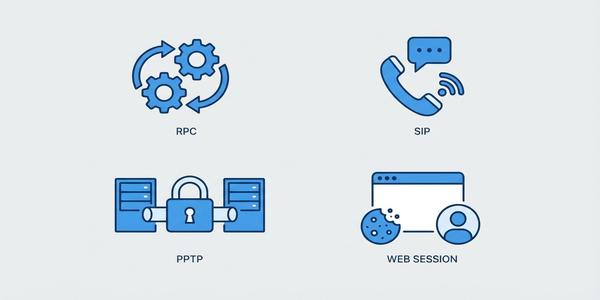

Zdalne wywołania procedur są jednym z najstarszych i najbardziej rozpowszechnionych zastosowań koncepcji warstwy sesji w praktyce programistycznej. W modelu RPC program na jednym komputerze wywołuje funkcję na zdalnym hoście, a warstwa sesji dba o sparowanie żądania z odpowiedzią, nawet w przypadku wystąpienia wielu równoległych wywołań. W sieciach WLAN opóźnienia wprowadzane przez łącze radiowe mogą powodować przekroczenie limitów czasu oczekiwania na odpowiedź RPC, co wymaga starannego doboru parametrów timeout w aplikacjach korzystających z tego mechanizmu. Protokół SIP, używany w telefonii VoIP, implementuje pojęcie sesji w sposób najbardziej zbliżony do pierwotnej definicji warstwy sesji, jawnie nawiązując, modyfikując i kończąc sesje multimedialne.

Sesje uwierzytelniania w nowoczesnych aplikacjach webowych, choć nie są implementowane w warstwie sesji modelu OSI, wykorzystują te same koncepcje. Po zalogowaniu się do systemu bankowego serwer tworzy sesję identyfikowaną unikalnym tokenem, który jest ważny przez określony czas lub do momentu wylogowania. W publicznych sieciach WLAN zarządzanie sesjami uwierzytelniania jest szczególnie istotne, ponieważ użytkownicy mogą okresowo tracić zasięg i ponownie łączyć się z siecią, oczekując, że ich sesja pozostanie aktywna.

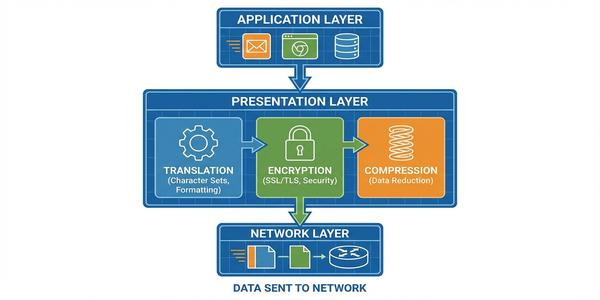

Warstwa prezentacji pełni funkcję tłumacza między formatem danych używanym przez aplikację a formatem standardowym, który jest przesyłany przez sieć. Zadanie to obejmuje trzy główne obszary: transformację kodowania znaków, szyfrowanie i deszyfrowanie oraz kompresję i dekompresję danych. W kontekście sieci WLAN rola warstwy prezentacji jest często pomijana, ponieważ większość współczesnych protokołów aplikacyjnych implementuje te funkcje samodzielnie. Niemniej jednak standardy takie jak TLS, które historycznie były przypisywane do warstwy prezentacji, odgrywają fundamentalną rolę w zabezpieczaniu komunikacji w sieciach bezprzewodowych.

W praktyce programistycznej rzadko zdarza się, aby programista bezpośrednio implementował funkcje warstwy prezentacji, ponieważ są one dostarczane przez biblioteki systemowe i protokoły wyższych warstw. Na przykład biblioteka OpenSSL udostępnia funkcje szyfrowania i deszyfrowania, które są wykorzystywane przez serwery WWW do obsługi protokołu HTTPS. Podobnie biblioteki kompresji, takie jak zlib, są używane przez serwery do kompresowania treści HTML przed wysłaniem do przeglądarki. W sieciach WLAN kompresja danych ma szczególne znaczenie, ponieważ zmniejsza ilość danych przesyłanych przez ograniczone pasmo łącza radiowego.

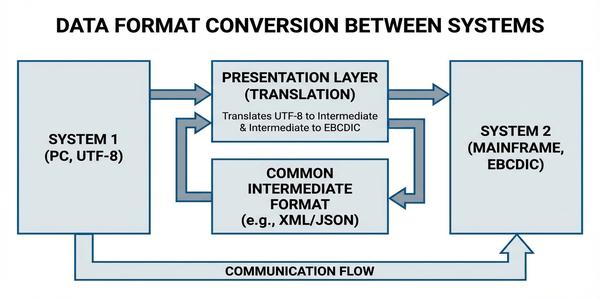

Standaryzacja formatów danych na poziomie warstwy prezentacji rozwiązuje problem niekompatybilności między różnymi systemami komputerowymi, które mogą używać odmiennych sposobów reprezentacji tych samych informacji. Historycznie jednym z głównych wyzwań była różnica między kodowaniem ASCII stosowanym w systemach uniksowych a kodowaniem EBCDIC używanym w mainframach IBM. Współczesny standard Unicode w kodowaniu UTF-8 rozwiązał większość problemów związanych z kodowaniem znaków, umożliwiając jednoczesne używanie różnych alfabetów i symboli w ramach jednego dokumentu. W sieciach WLAN obsługa różnych kodowań ma znaczenie przy transmisji danych tekstowych między urządzeniami o różnych systemach operacyjnych i konfiguracjach językowych.

Formaty ASN.1, XML i JSON pełnią funkcję wspólnych języków opisu struktury danych, umożliwiając interoperacyjność między różnorodnymi systemami. ASN.1 jest używany w protokołach telekomunikacyjnych i w standardzie SNMP, XML dominuje w starszych systemach wymiany danych między aplikacjami biznesowymi, a JSON jest obecnie standardem dla nowoczesnych API REST. Wybór odpowiedniego formatu zależy od wymagań wydajnościowych i złożoności struktury danych, przy czym JSON jest preferowany w aplikacjach webowych ze względu na swoją lekkość i łatwość przetwarzania.

Protokół TLS, wywodzący się z opracowanego przez Netscape protokołu SSL, stanowi fundament bezpiecznej komunikacji we współczesnym Internecie. W sieciach WLAN stosowanie TLS jest szczególnie ważne, ponieważ medium radiowe jest podatne na podsłuch, a każdy klient znajdujący się w zasięgu punktu dostępowego może przechwycić niezaszyfrowaną transmisję. TLS działa w dwóch fazach: w pierwszej fazie, zwanej uściskiem dłoni, klient i serwer negocjują wersję protokołu, algorytmy szyfrowania oraz wymieniają klucze publiczne. W drugiej fazie następuje właściwe szyfrowanie transmitowanych danych przy użyciu uzgodnionego klucza symetrycznego.

Uścisk dłoni TLS obejmuje wymianę certyfikatów cyfrowych, które są podpisywane przez zaufane urzędy certyfikacji, co umożliwia klientowi weryfikację tożsamości serwera. W przypadku korzystania z publicznej sieci WLAN, na przykład w hotelu lub na lotnisku, uwierzytelnienie serwera za pomocą certyfikatu TLS zapobiega atakom typu man-in-the-middle. Współczesna wersja TLS 1.3, zdefiniowana w dokumencie RFC 8446, znacząco skróciła czas nawiązywania połączenia do jednego obiegu, co w sieciach WLAN przekłada się na szybsze ładowanie stron i lepsze doświadczenia użytkownika.

Kompresja danych na poziomie warstwy prezentacji ma na celu zmniejszenie objętości przesyłanych informacji poprzez usunięcie nadmiarowości przy jednoczesnym zachowaniu oryginalnej treści. Algorytmy kompresji bezstratnej, takie jak gzip, deflate czy brotli, są powszechnie stosowane przez serwery WWW do kompresji treści HTML, CSS i JavaScript. W sieciach WLAN, gdzie przepustowość łącza radiowego jest dzielona między wszystkich użytkowników, kompresja danych ma większe znaczenie niż w sieciach przewodowych, ponieważ pozwala na efektywniejsze wykorzystanie dostępnego pasma. Stopień kompresji zależy od rodzaju danych, przy czym pliki tekstowe i kody źródłowe osiągają współczynniki kompresji rzędu kilkudziesięciu procent, podczas gdy pliki multimedialne są już skompresowane i nie poddają się dalszej redukcji.

Kompresja w protokole TLS, realizowana przez rozszerzenie TLS Compression, jest obecnie rzadko stosowana ze względu na podatność na ataki kryptanalityczne, takie jak atak CRIME. Zamiast tego kompresję implementuje się na poziomie protokołu HTTP za pomocą mechanizmu Content-Encoding negocjowanego między klientem a serwerem. Współczesny algorytm brotli, opracowany przez Google, oferuje o dwadzieścia do trzydziestu procent lepszy stopień kompresji niż gzip, co w sieciach WLAN przekłada się na szybsze ładowanie stron internetowych.

Warstwa aplikacji modelu OSI jest najbardziej złożoną i zróżnicowaną spośród wszystkich warstw, ponieważ to na niej definiowane są protokoły obsługujące konkretne zadania użytkowników. W odróżnieniu od warstwy aplikacji w modelu TCP/IP, która łączy funkcje trzech górnych warstw OSI, w modelu referencyjnym warstwa siódma koncentruje się wyłącznie na interfejsie między aplikacją a protokołami sieciowymi. W sieciach WLAN protokoły warstwy aplikacji działają niezależnie od specyfiki medium transmisyjnego, ale ich wydajność jest pośrednio zależna od parametrów łącza radiowego, takich jak opóźnienie i przepustowość. Każdy z protokołów warstwy aplikacji definiuje własną składnię i semantykę komunikacji, w tym formaty nagłówków, sekwencje wiadomości i kody stanu.

Najważniejsze protokoły warstwy aplikacji obejmują HTTP dla usług WWW, DNS dla rozwiązywania nazw domenowych, DHCP dla automatycznej konfiguracji adresacji, SMTP dla poczty wychodzącej oraz FTP dla transferu plików. Każdy z tych protokołów działa na określonych portach TCP lub UDP i definiuje precyzyjny format wymienianych wiadomości. W kontekście bezpieczeństwa sieci WLAN niektóre z tych protokołów, szczególnie starsze takie jak FTP i Telnet, przesyłają dane w postaci jawnego tekstu, co stanowi poważne zagrożenie w środowisku bezprzewodowym podatnym na podsłuch.

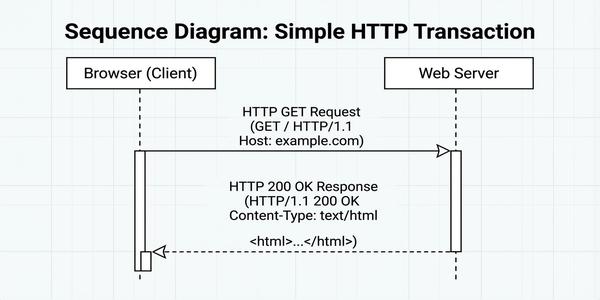

Protokół HTTP w wersji 1.1, zdefiniowany w dokumencie RFC 9110 i RFC 9112 (zastępujących wcześniejsze RFC 2616 i RFC 7230–7235), przez wiele lat stanowił podstawę komunikacji w sieci World Wide Web i pozostaje szeroko stosowany do dziś. Działa on w modelu żądanie-odpowiedź, gdzie klient wysyła do serwera żądanie zawierające metodę, URI oraz zestaw nagłówków, a serwer odpowiada kodem statusu i treścią zasobu. W sieciach WLAN każde żądanie HTTP musi pokonać drogę przez łącze radiowe, co wydłuża czas odpowiedzi i może powodować zwiększone zużycie baterii urządzeń mobilnych. Protokół HTTP/2, wprowadzony w roku 2015, rozwiązał wiele problemów wydajnościowych poprzedniej wersji, takich jak blokowanie głowy linii, poprzez wprowadzenie multipleksowania strumieni w ramach jednego połączenia TCP.

Protokół HTTPS, czyli HTTP działający w tunelu TLS, zapewnia poufność i integralność danych wymienianych między przeglądarką a serwerem. W sieciach WLAN stosowanie HTTPS jest szczególnie zalecane, ponieważ uniemożliwia on atakującym przechwycenie haseł, numerów kart kredytowych i innych danych wrażliwych przesyłanych przez niechronione łącze radiowe. Współczesne przeglądarki internetowe oznaczają połączenia HTTP jako niebezpieczne, co motywuje właścicieli serwisów WWW do migracji na HTTPS. Protokół HTTP/3, oparty na QUIC i UDP, oferuje dalsze ulepszenia wydajności w sieciach o zmiennych opóźnieniach, takich jak WLAN.

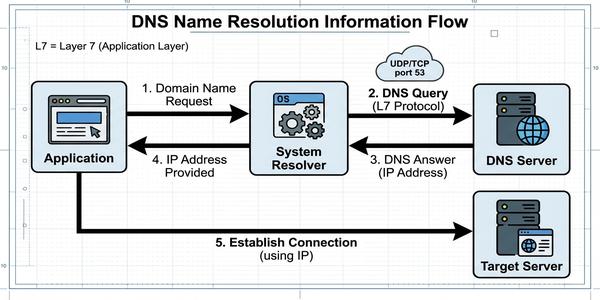

Protokół DNS, choć często kojarzony z warstwą sieciową ze względu na jego rolę w dostarczaniu adresów IP, jest w rzeczywistości protokołem warstwy aplikacji z własnym formatem wiadomości i logiką działania. Wiadomość DNS składa się z nagłówka oraz sekcji pytań, odpowiedzi, autorytatywnych serwerów i informacji dodatkowych, co pozwala na pakowanie wielu informacji w jednej odpowiedzi. W sieciach WLAN czas rozwiązywania nazw DNS ma bezpośredni wpływ na szybkość ładowania stron, ponieważ przeglądarka musi uzyskać adres IP serwera przed wysłaniem żądania HTTP. Opóźnienia związane z DNS w sieciach bezprzewodowych mogą być spowodowane zarówno opóźnieniami na łączu radiowym, jak i działaniem mechanizmów captive portal stosowanych w hotspotach.

Zabezpieczenie protokołu DNS jest ważnym aspektem bezpieczeństwa sieci WLAN, ponieważ tradycyjny DNS nie zapewnia żadnego mechanizmu weryfikacji autentyczności odpowiedzi. Atak polegający na zatruciu pamięci podręcznej serwera DNS może przekierowywać użytkowników na fałszywe strony bez ich wiedzy. Rozwiązaniem tego problemu jest protokół DNSSEC wprowadzający podpisy cyfrowe dla rekordów DNS. Nowoczesne protokoły, takie jak DNS over HTTPS i DNS over TLS, dodają szyfrowanie do zapytań DNS, co w publicznych sieciach WLAN zapobiega podsłuchiwaniu odwiedzanych stron internetowych.

Protokół Dynamic Host Configuration Protocol jest rozwinięciem starszego protokołu BOOTP i pełni funkcję automatycznego nadawania konfiguracji sieciowej urządzeniom klienckim. Pełna sekwencja DORA obejmuje cztery etapy: Discover, Offer, Request i Acknowledgement, podczas których klient i serwer uzgadniają parametry adresacji oraz dodatkowe opcje konfiguracyjne. W sieciach WLAN proces DHCP ma szczególne znaczenie, ponieważ urządzenia mobilne często zmieniają sieci i muszą szybko uzyskiwać nową konfigurację adresową. Czas potrzebny na ukończenie sekwencji DORA może być odczuwalny przez użytkownika jako opóźnienie przy pierwszym łączeniu się z siecią Wi-Fi.

Serwer DHCP może przekazywać klientom nie tylko adres IP i maskę podsieci, ale również adres bramy domyślnej, adresy serwerów DNS, domenę wyszukiwania oraz wiele innych opcji specyficznych dla danego środowiska. W rozległych sieciach WLAN z wieloma sieciami VLAN serwer DHCP musi być odpowiednio skonfigurowany do przydzielania adresów z odpowiednich pul dla poszczególnych segmentów. Mechanizm agenta przekazywania DHCP umożliwia obsługę zapytań DHCP między różnymi podsieciami, co w złożonych architekturach WLAN z kontrolerami jest niezbędne do poprawnej pracy.

Protokół SMTP został pierwotnie zdefiniowany w dokumencie RFC 821 i od tego czasu przeszedł wiele aktualizacji, z których najważniejsza to rozszerzenie ESMTP opisane w RFC 5321. SMTP odpowiada wyłącznie za wysyłanie wiadomości od nadawcy do serwera poczty oraz za przekazywanie ich między serwerami, nie zajmuje się natomiast przechowywaniem ani prezentacją wiadomości odbiorcy. W sieciach WLAN działanie klientów pocztowych jest zależne od stabilności połączenia, a przerwy w łączności radiowej mogą powodować błędy wysyłania, które są rozwiązywane przez mechanizmy kolejek i ponawiania prób wbudowane w klienty pocztowe. Nowoczesne klienty pocztowe, takie jak Microsoft Outlook czy Mozilla Thunderbird, domyślnie używają szyfrowanych połączeń SMTP na porcie 587 z uwierzytelnianiem.

Protokół IMAP jest obecnie dominującym standardem odbierania poczty, wypierając starszy POP3 ze względu na lepszą obsługę synchronizacji między wieloma urządzeniami. W przeciwieństwie do POP3, który domyślnie pobiera wiadomości i usuwa je z serwera, IMAP przechowuje wiadomości na serwerze i synchronizuje stan folderów, flagi przeczytania i kategorię między wszystkimi urządzeniami. W sieciach WLAN używanie IMAP zwiększa komfort pracy, ponieważ umożliwia dostęp do całej skrzynki pocztowej z wielu urządzeń bez utraty informacji o stanie przetworzenia wiadomości.

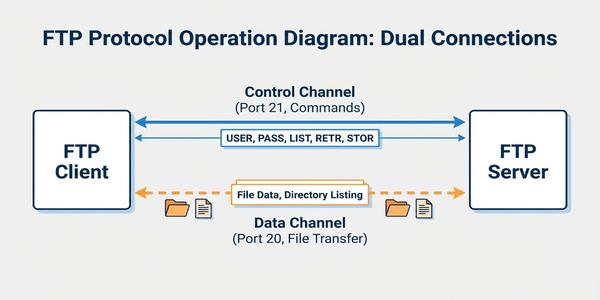

Protokół FTP w trybie aktywnym wykorzystuje osobne połączenia TCP dla kanału kontrolnego i danych, co komplikuje jego działanie przez zapory sieciowe i translację adresów NAT. W trybie aktywnym klient inicjuje połączenie kontrolne na porcie 21 serwera, a następnie informuje serwer, na którym porcie klienta serwer ma otworzyć połączenie danych. W sieciach WLAN poddanych translacji NAT tryb ten często zawodzi, ponieważ serwer nie może nawiązać połączenia z klientem o adresie prywatnym. Rozwiązaniem jest tryb pasywny FTP, w którym to serwer podaje klientowi adres i port do nawiązania połączenia danych, co eliminuje problem NAT.

Protokół SFTP jest zupełnie inną implementacją transferu plików niż FTP, działającą jako rozszerzenie protokołu SSH na domyślnym porcie dwadzieścia dwa. W odróżnieniu od FTPS, który dodaje warstwę TLS do tradycyjnego FTP, SFTP od samego początku został zaprojektowany jako bezpieczny protokół z szyfrowaniem całej komunikacji. W sieciach WLAN SFTP jest preferowanym wyborem dla transferu plików, ponieważ zapewnia ochronę przed podsłuchem bez konieczności konfiguracji dodatkowych certyfikatów, a jego działanie przez NAT i zapory sieciowe jest bezproblemowe.

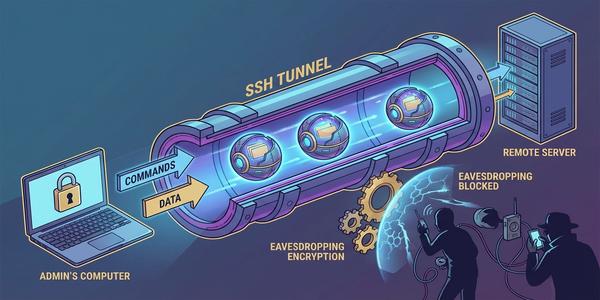

Protokół SSH został opracowany jako odpowiedź na brak bezpieczeństwa w protokole Telnet i stanowi obecnie standardowy sposób zdalnego zarządzania urządzeniami sieciowymi i serwerami. Działa on w architekturze klient-serwer na porcie TCP dwadzieścia dwa i zapewnia trzy główne usługi: bezpieczną konsolę dostępową przez szyfrowany kanał, przekazywanie portów TCP oraz bezpieczny transfer plików przez SFTP. W sieciach WLAN protokół SSH jest szczególnie ceniony przez administratorów, ponieważ umożliwia bezpieczne zarządzanie infrastrukturą nawet przez niezaufane łącza bezprzewodowe, takie jak publiczne hotspoty. Mechanizm uwierzytelniania SSH opiera się na parze kluczy asymetrycznych, co eliminuje konieczność przesyłania haseł przez sieć.

SSH oferuje wiele zaawansowanych funkcji wykraczających poza prosty zdalny dostęp do konsoli, w tym tunelowanie innych protokołów przez szyfrowany kanał. Administratorzy często wykorzystują tę funkcję do bezpiecznego dostępu do wewnętrznych zasobów sieciowych z zewnątrz, na przykład do zdalnego dostępu do interfejsu administracyjnego punktu dostępowego WLAN. Protokół SSH w wersji drugiej, obecnie standardowej, wprowadził ulepszone mechanizmy uwierzytelniania i obsługę większej liczby algorytmów kryptograficznych, co zwiększa elastyczność konfiguracji i bezpieczeństwo połączeń.

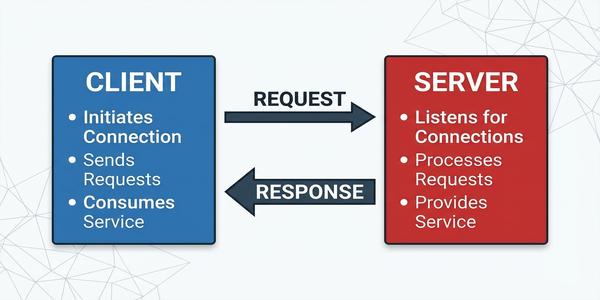

Architektura klient-serwer jest dominującym modelem komunikacji w Internecie, w którym serwer działa jako pasywny dostawca usług oczekujący na żądania, a klient aktywnie inicjuje komunikację. Serwer musi być w stanie obsługiwać wielu klientów jednocześnie, co realizuje poprzez mechanizmy wielowątkowości lub asynchronicznego przetwarzania żądań. W sieciach WLAN aplikacje klienckie działające na urządzeniach mobilnych muszą być zaprojektowane z uwzględnieniem możliwości chwilowej utraty łączności i zmian adresu IP związanych z roamingiem pomiędzy punktami dostępowymi. Nowoczesne frameworki programistyczne dostarczają gotowych mechanizmów obsługi błędów sieciowych i automatycznego ponawiania żądań.

W architekturze klient-serwer ważnym pojęciem jest stanowość lub bezstanowość protokołu. Protokół HTTP jest domyślnie bezstanowy, co oznacza, że każde żądanie jest niezależne i serwer nie przechowuje informacji o poprzednich żądaniach od tego samego klienta. Mechanizmy takie jak ciasteczka i sesje serwerowe dodają stanowość na poziomie aplikacji, umożliwiając utrzymanie koszyka zakupowego czy stanu logowania w serwisach internetowych. W sieciach WLAN zarządzanie sesjami w aplikacjach klient-serwer wymaga uwzględnienia dłuższych czasów odpowiedzi i możliwości przerywania połączenia.

Architektura P2P różni się zasadniczo od modelu klient-serwer brakiem centralnego punktu kontroli i równorzędnością wszystkich uczestników sieci. W czystej implementacji P2P każdy węzeł pełni jednocześnie funkcje klienta i serwera, co eliminuje problem pojedynczego punktu awarii charakterystyczny dla architektur scentralizowanych. W sieciach WLAN architektura P2P jest realizowana przez standard Wi-Fi Direct, który umożliwia bezpośrednią komunikację między urządzeniami bez potrzeby korzystania z punktu dostępowego. Rozwiązanie to jest wykorzystywane w drukowaniu bezprzewodowym, udostępnianiu plików między smartfonami oraz w niektórych grach multiplayer.

System BitTorrent, będący najpopularniejszym przykładem architektury P2P, dzieli pliki na małe fragmenty i umożliwia ich pobieranie równocześnie od wielu użytkowników. W sieciach WLAN wydajność P2P może być ograniczona przez asymetrię łącza radiowego, które często oferuje różne prędkości w górę i w dół. Kryptowaluty, takie jak Bitcoin, wykorzystują architekturę P2P do utrzymania rozproszonej księgi transakcji bez centralnego autorytetu, co wymaga stałej łączności sieciowej uczestników. W publicznych sieciach WLAN ruch P2P jest często ograniczany lub blokowany przez administratorów ze względu na duże zużycie pasma.

Interfejsy programistyczne aplikacji stanowią fundament współczesnej integracji systemów, umożliwiając różnorodnym aplikacjom wymianę danych i usług w ustandaryzowany sposób. API webowe najczęściej korzystają z protokołu HTTP i formatu JSON do komunikacji, co zapewnia uniwersalność i łatwość implementacji niezależnie od używanego języka programowania czy platformy sprzętowej. W sieciach WLAN wydajność API ma bezpośrednie przełożenie na szybkość działania aplikacji mobilnych, ponieważ każde wywołanie API wiąże się z transmisją danych przez łącze radiowe. Projektanci API powinni uwzględniać specyfikę sieci bezprzewodowych, minimalizując liczbę żądań i rozmiar przesyłanych danych.

Styl architektoniczny REST opiera się na kilku fundamentalnych zasadach, w tym bezstanowości, identyfikacji zasobów poprzez URI oraz użyciu standardowych metod HTTP, takich jak GET, POST, PUT i DELETE. RESTful API są szczególnie popularne w aplikacjach mobilnych działających w sieciach WLAN ze względu na swoją prostotę i efektywność. Alternatywą dla REST jest GraphQL, który umożliwia klientom precyzyjne określenie, jakie dane chcą pobrać, co zmniejsza ilość danych przesyłanych przez sieć. W sieciach WLAN o ograniczonej przepustowości takie rozwiązania mogą znacznie poprawić wydajność aplikacji.

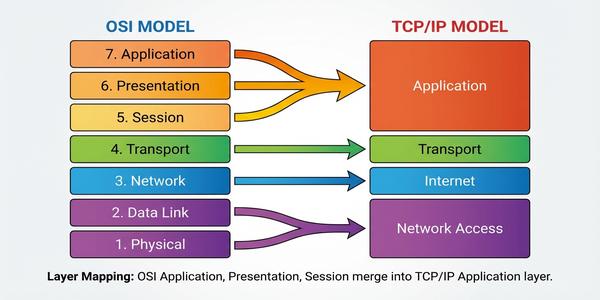

Różnice między modelem OSI a modelem TCP/IP wynikają z odmiennego podejścia do projektowania architektury sieciowej. Model OSI został opracowany jako uniwersalny standard teoretyczny przez Międzynarodową Organizację Normalizacyjną, podczas gdy model TCP/IP powstał w praktyce w ramach projektu ARPANET i był stopniowo rozwijany przez społeczność internetową. TCP/IP łączy warstwy aplikacji, prezentacji i sesji w jedną warstwę aplikacji, ponieważ w praktyce rozdzielenie tych funkcji okazało się niepraktyczne w implementacjach. Podobnie warstwy łącza danych i fizyczna są połączone w warstwę dostępu do sieci, co odzwierciedla sposób działania rzeczywistych stosów protokołów.

W sieciach WLAN najczęściej operuje się na modelu TCP/IP ze względu na jego praktyczne zastosowanie w konfiguracji urządzeń i rozwiązywaniu problemów. Mimo to znajomość modelu OSI jest niezbędna do zrozumienia relacji między protokołami i warstwami, szczególnie w kontekście enkapsulacji danych i rozwiązywania problemów sieciowych. Model OSI wywierał duży wpływ na rozwój standardów sieciowych, w tym IEEE 802.11 dla sieci bezprzewodowych, których dokumentacja często odwołuje się do koncepcji warstw OSI. W edukacji sieciowej oba modele są nauczane równolegle, ponieważ uzupełniają się wzajemnie.

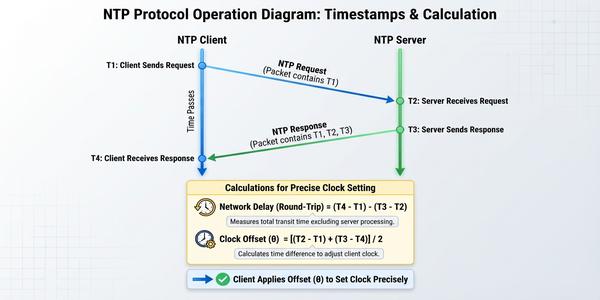

Protokół NTP został opracowany przez grupę inżynierów pod kierunkiem Dave Millsa i pozostaje jednym z najstarszych wciąż używanych protokołów internetowych, pierwsze wersje pochodzą z lat osiemdziesiątych dwudziestego wieku. NTP działa na porcie UDP 123 i wykorzystuje hierarchiczną strukturę warstw, w której serwery warstwy zerowej są synchronizowane bezpośrednio z atomowymi zegarami wzorcowymi lub odbiornikami GPS. Każda kolejna warstwa wprowadza niewielkie opóźnienie i niedokładność, ale w typowej sieci WLAN dokładność synchronizacji z serwerem warstwy drugiej lub trzeciej wynosi kilka milisekund, co jest w pełni wystarczające dla większości zastosowań.

W sieciach WLAN synchronizacja czasu za pomocą NTP napotyka na dodatkowe wyzwania związane ze zmiennymi opóźnieniami na łączu radiowym. Algorytmy NTP są jednak zaprojektowane do filtrowania próbek o nietypowych opóźnieniach i wybierania najbardziej wiarygodnych źródeł czasu. Precyzyjny czas jest kluczowy dla poprawności logów zdarzeń w infrastrukturze WLAN, ponieważ umożliwia korelację zdarzeń z wielu urządzeń, co jest niezbędne przy analizie incydentów bezpieczeństwa i problemów wydajnościowych. W wymagających środowiskach stosuje się protokół PTP, który oferuje dokładność rzędu mikrosekund kosztem większej złożoności konfiguracji.

Protokół SNMP w wersji trzeciej, będącej aktualnym standardem, wprowadza zaawansowane mechanizmy bezpieczeństwa, w tym uwierzytelnianie użytkowników i szyfrowanie transmisji. SNMPv1 i SNMPv2c używały tzw. community strings (ciągów społeczności) przesyłanych w postaci jawnego tekstu, co stanowiło poważne zagrożenie bezpieczeństwa. Baza MIB jest hierarchiczną strukturą danych, która definiuje zarządzane obiekty w standardzie ASN.1, a każdy obiekt jest jednoznacznie identyfikowany przez identyfikator OID. W sieciach WLAN SNMP jest używany do monitorowania obciążenia punktów dostępowych, liczby obsługiwanych klientów, poziomu sygnału oraz wielu innych parametrów istotnych dla utrzymania infrastruktury.

Systemy monitorujące takie jak Nagios, Zabbix czy PRTG wykorzystują SNMP do ciągłego zbierania danych z urządzeń sieciowych i generowania alertów w przypadku przekroczenia progów ostrzegawczych. W rozległych instalacjach WLAN z dziesiątkami lub setkami punktów dostępowych centralne monitorowanie za pomocą SNMP jest niezbędne do utrzymania kontroli nad stanem infrastruktury. Agent SNMP na punkcie dostępowym może być skonfigurowany do wysyłania niepotwierdzonych pułapek do stacji zarządzającej w przypadku wystąpienia zdarzeń krytycznych, takich jak awaria interfejsu sieciowego lub nieautoryzowana próba dostępu.

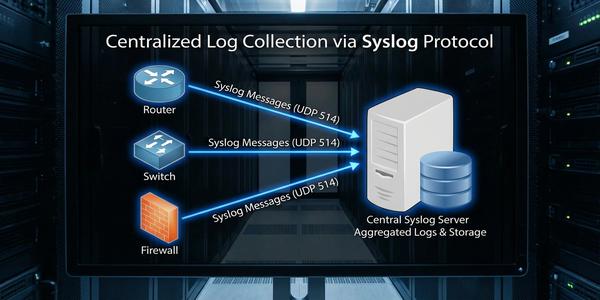

Protokół Syslog został pierwotnie zaimplementowany w systemie Sendmail i szybko stał się standardem gromadzenia logów w systemach uniksowych i linuksowych. Standard RFC 5424 formalnie zdefiniował format wiadomości Syslog, wprowadzając ustrukturyzowane dane i lepszą obsługę kodowania znaków. Każda wiadomość Syslog zawiera priorytet obliczony na podstawie identyfikatora obiektu i ważności zdarzenia, co pozwala na filtrowanie i odpowiednie kierowanie logów do różnych miejsc docelowych. W sieciach WLAN centralny serwer Syslog gromadzi logi ze wszystkich punktów dostępowych, kontrolerów i przełączników, co umożliwia kompleksowy wgląd w stan infrastruktury.

W praktyce administracyjnej Syslog jest niezastąpiony przy diagnozowaniu problemów związanych z autoryzacją klientów WLAN, błędami konfiguracji i incydentami bezpieczeństwa. Analiza logów Syslog może ujawnić próby nieautoryzowanego dostępu, błędy uwierzytelniania 802.1x oraz problemy z przydziałem adresów DHCP. Rozwiązania takie jak ELK Stack umożliwiają centralizację, indeksację i wizualizację logów Syslog z całej infrastruktury WLAN, co znacząco przyspiesza proces diagnostyczny i umożliwia wykrywanie trendów wskazujących na zbliżające się problemy.

Protokół Telnet został zdefiniowany w dokumencie RFC 854 i przez wiele lat stanowił podstawowe narzędzie do interaktywnego dostępu do systemów uniksowych i urządzeń sieciowych. W czasie jego powstania bezpieczeństwo sieci nie było priorytetem, a zakładano, że medium transmisyjne jest fizycznie chronione przed dostępem osób nieupoważnionych. W środowisku WLAN, gdzie sygnał radiowy rozchodzi się poza granice fizyczne budynku i może być przechwycony przez każdego w zasięgu, używanie Telnetu do zarządzania urządzeniami jest skrajnie nieodpowiedzialne. Narzędzia do przechwytywania pakietów, takie jak Wireshark, mogą łatwo wydobyć login i hasło z przechwyconej sesji Telnet.

Mimo swoich wad Telnet pozostaje użyteczny w niektórych scenariuszach, na przykład w zamkniętych sieciach laboratoryjnych, w starszych urządzeniach przemysłowych lub jako narzędzie do ręcznego testowania protokołów tekstowych, takich jak SMTP czy HTTP. Współczesne systemy operacyjne nie instalują domyślnie klienta Telnet, a na serwerach usługa Telnet jest zazwyczaj wyłączona. Wszystkie nowe wdrożenia powinny korzystać z protokołu SSH jako bezpiecznej alternatywy, zapewniającej szyfrowanie całej sesji i uwierzytelnianie za pomocą kluczy publicznych.

Protokół RTP został zaprojektowany do przenoszenia strumieni danych czasu rzeczywistego, takich jak audio i wideo, przez sieci IP z zachowaniem wymaganej synchronizacji czasowej. Każdy pakiet RTP zawiera nagłówek z polem znacznika czasu oraz numerem sekwencyjnym, co umożliwia odtworzenie mediów po stronie odbiorcy z zachowaniem właściwej kolejności i tempa. W sieciach WLAN duże opóźnienia mogą powodować opóźnione dotarcie pakietów RTP, co skutkuje przerwami w odtwarzaniu lub zniekształceniami dźwięku. Kodeki używane w systemach VoIP mają różne wymagania co do przepustowości i tolerancji na utratę pakietów, co wpływa na jakość rozmowy w sieciach bezprzewodowych.

Protokół RTCP działa równolegle z RTP i służy do przesyłania informacji zwrotnych o jakości transmisji, takich jak liczba utraconych pakietów, opóźnienie i zmienność opóźnień. Na podstawie tych danych nadawca może dostosować parametry kodowania, na przykład obniżyć przepustowość strumienia przy wykryciu przeciążenia sieci. W standardzie WebRTC, który umożliwia komunikację w czasie rzeczywistym w przeglądarce, RTP i RTCP są wykorzystywane do przesyłania strumieni audio i wideo między klientami, co w sieciach WLAN wymaga starannego zarządzania pasmem i priorytetyzacją ruchu.

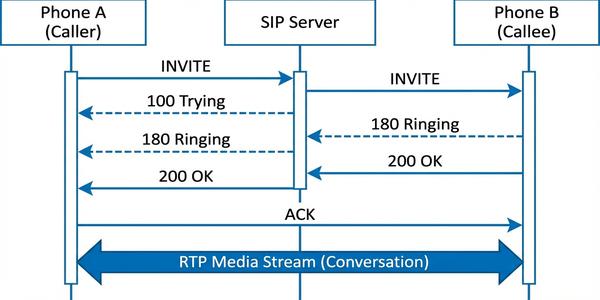

Protokół SIP, zdefiniowany w dokumencie RFC 3261, jest protokołem sygnalizacyjnym służącym do nawiązywania, modyfikowania i kończenia sesji multimedialnych, w tym rozmów głosowych, wideokonferencji i przesyłania wiadomości błyskawicznych. SIP wykorzystuje model tekstowy podobny do HTTP, co ułatwia jego implementację i debugowanie. Podstawową jednostką komunikacji SIP jest żądanie, takie jak INVITE, ACK, BYE czy REGISTER, oraz odpowiedź z kodem statusu. W sieciach WLAN działanie SIP może być zakłócone przez translację NAT, ponieważ protokół ten przenosi adresy IP w treści wiadomości, a nie tylko w nagłówkach pakietów.

Rozwiązaniem problemów SIP z NAT jest stosowanie protokołu STUN do wykrywania publicznego adresu IP oraz protokołu TURN do pośredniczenia w transmisji, gdy bezpośrednia komunikacja jest niemożliwa. Serwery SIP pełnią funkcję rejestracji użytkowników, lokalizacji i przekazywania połączeń, działając jako centrala telefoniczna w architekturze VoIP. W publicznych sieciach WLAN ruch SIP jest często blokowany lub ograniczany przez zapory ogniowe, co motywuje administratorów do stosowania szyfrowania SIP z wykorzystaniem TLS oraz SRTP do zabezpieczenia strumieni multimedialnych.

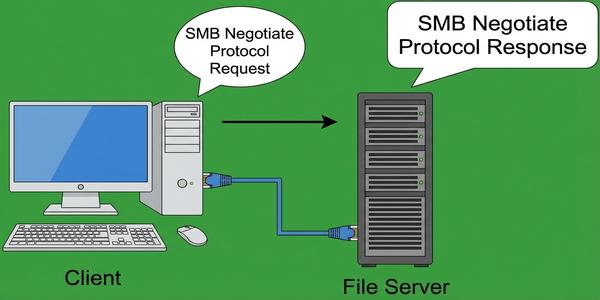

Protokół SMB działa w modelu klient-serwer i umożliwia aplikacjom odczytywanie, zapisywanie i zarządzanie plikami na zdalnym serwerze tak, jakby były one przechowywane lokalnie. Wersja SMB 3.0, wprowadzona w systemie Windows Server 2012, dodała obsługę szyfrowania end-to-end, wielokanałowość i odporność na awarie, co zwiększyło bezpieczeństwo i wydajność w sieciach WLAN. W sieciach bezprzewodowych działanie SMB może być spowolnione przez zwiększone opóźnienia i możliwość zrywania połączeń, co szczególnie dotkliwie wpływa na otwieranie dużych plików lub uruchamianie aplikacji bezpośrednio z udziałów sieciowych.

Nowoczesne implementacje SMB w systemach Windows wspierają mechanizmy optymalizujące działanie w sieciach o dużej zmienności opóźnień, takie jak buforowanie po stronie klienta i kompresja danych. W sieciach WLAN z roamingiem pomiędzy punktami dostępowymi sesje SMB mogą być tymczasowo przerywane, co powoduje błędy dostępu do plików. Rozwiązaniem jest stosowanie mechanizmów szybkiego roamingu standardu 802.11r oraz zapewnienie odpowiedniego pokrycia sygnałem na całym obszarze biura. Współcześnie zamiast bezpośrednich udziałów SMB przez WLAN coraz częściej korzysta się z rozwiązań chmurowych.

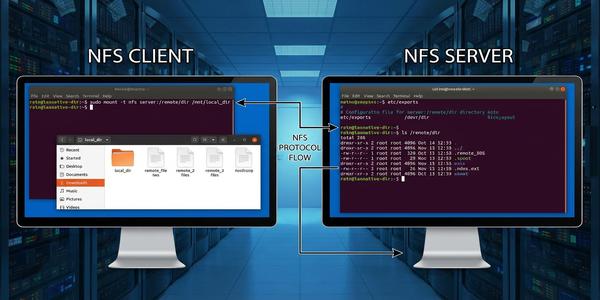

Protokół NFS został opracowany przez Sun Microsystems w latach osiemdziesiątych dwudziestego wieku i pozostaje podstawowym mechanizmem udostępniania plików w środowiskach uniksowych i linuksowych. Wersja czwarta protokołu NFS, zdefiniowana w dokumentach RFC 7530 i RFC 8881, wprowadziła obsługę szyfrowania, silniejszego uwierzytelniania oraz lepszej wydajności w sieciach o dużych opóźnieniach. NFS działa na zasadzie zdalnych wywołań procedur, gdzie operacje na plikach są tłumaczone na zapytania RPC i wysyłane przez sieć do serwera. W sieciach WLAN wydajność NFS może być znacznie niższa niż w sieciach przewodowych ze względu na opóźnienia i utratę pakietów charakterystyczną dla łącza radiowego.

Protokół NFS często korzysta z dodatkowych protokołów pomocniczych, takich jak Portmapper do mapowania usług RPC na numery portów oraz NIS do centralnego zarządzania tożsamościami użytkowników. Bezpieczeństwo NFS w sieciach WLAN wymaga szczególnej uwagi, ponieważ standardowa wersja protokołu nie szyfruje transmisji. Zaleca się stosowanie NFS przez tunel VPN lub korzystanie z rozszerzeń zabezpieczeń dostępnych w wersji czwartej. Mimo rosnącej popularności rozwiązań chmurowych NFS pozostaje szeroko stosowany w środowiskach korporacyjnych i akademickich do współdzielenia danych między serwerami i stacjami roboczymi.

Protokół mDNS działa na zasadzie rozgłaszania zapytań DNS w sieci lokalnej za pomocą transmisji multicast, bez potrzeby konfiguracji dedykowanego serwera DNS. Urządzenia odpowiadające na zapytania mDNS rejestrują swoje nazwy w domenie .local i odpowiadają na zapytania skierowane do tych nazw. W sieciach WLAN mDNS jest szczególnie użyteczny w środowiskach domowych i małych biurach, gdzie umożliwia automatyczne wykrywanie drukarek, serwerów multimediów i innych urządzeń bez ingerencji użytkownika. Technologia AirDrop firmy Apple oraz Chromecast firmy Google wykorzystują mDNS jako mechanizm wykrywania urządzeń w sieci lokalnej.

Protokół SSDP, będący częścią standardu UPnP, używa podobnej techniki rozgłaszania multicast na adres 239.255.255.250 na porcie 1900. Urządzenia ogłaszają swoją obecność i dostępne usługi za pomocą wiadomości NOTIFY, a klienci mogą aktywnie wyszukiwać urządzenia za pomocą żądania M-SEARCH. W sieciach WLAN nadmierny ruch multicast generowany przez mDNS i SSDP może prowadzić do spadku wydajności, szczególnie w gęsto zaludnionych środowiskach z wieloma urządzeniami. Administratorzy sieci korporacyjnych często ograniczają lub blokują te protokoły, aby zachować kontrolę nad ruchem.

Standard UPnP został opracowany przez organizację UPnP Forum w celu uproszczenia konfiguracji urządzeń sieciowych w środowiskach domowych i małych biurach. Architektura UPnP opiera się na protokołach internetowych, w tym IP, TCP, UDP i HTTP, i definiuje mechanizmy wykrywania urządzeń, opisywania ich możliwości oraz sterowania nimi. Funkcja IGD w standardzie UPnP umożliwia automatyczne przekierowywanie portów na routerze, co jest wykorzystywane przez gry komputerowe i aplikacje komunikacyjne do ustanawiania bezpośrednich połączeń przez NAT. W sieciach WLAN uproszczenie konfiguracji oferowane przez UPnP jest szczególnie cenne dla mniej doświadczonych użytkowników.

Z punktu widzenia bezpieczeństwa UPnP budzi kontrowersje, ponieważ automatyzacja przekierowywania portów może być wykorzystana przez złośliwe oprogramowanie do otwarcia dostępu do wewnętrznych zasobów sieci. W sieciach WLAN szczególnie narażonych na ataki zaleca się wyłączenie funkcji UPnP na routerze i punktach dostępowych, a w zamian manualne konfigurowanie przekierowań portów tylko dla niezbędnych usług. Współczesne implementacje UPnP coraz częściej oferują mechanizmy uwierzytelniania i autoryzacji, ale w praktyce większość urządzeń konsumenckich nadal działa w trybie domyślnym bez kontroli dostępu.

Ataki na warstwę aplikacji są szczególnie niebezpieczne, ponieważ działają na poziomie, który jest widoczny dla użytkownika i może prowadzić do bezpośredniego przejęcia danych wrażliwych. Ataki typu SQL Injection polegają na wstrzyknięciu złośliwego kodu SQL do pola wejściowego aplikacji webowej, co może doprowadzić do nieautoryzowanego dostępu do bazy danych. W sieciach WLAN ryzyko takich ataków nie różni się od sieci przewodowych, ponieważ działają one na poziomie aplikacji, a nie transmisji. Ataki XSS polegają na wstrzyknięciu złośliwego kodu JavaScript do strony WWW, który następnie wykonuje się w przeglądarce ofiary, umożliwiając kradzież ciasteczek sesyjnych lub przekierowanie na fałszywe strony.

Ochrona przed atakami na warstwę aplikacji wymaga wielowarstwowego podejścia, obejmującego walidację danych wejściowych, stosowanie przygotowanych zapytań SQL, używanie nagłówka Content Security Policy oraz regularne skanowanie podatności. W sieciach WLAN dodatkowym zabezpieczeniem jest stosowanie szyfrowania TLS, które uniemożliwia manipulację danymi przesyłanymi między klientem a serwerem. Ataki phishingowe w sieciach WLAN są szczególnie skuteczne, ponieważ użytkownicy mogą być przekierowani na fałszywe strony logowania po połączeniu się z niebezpiecznym punktem dostępowym.

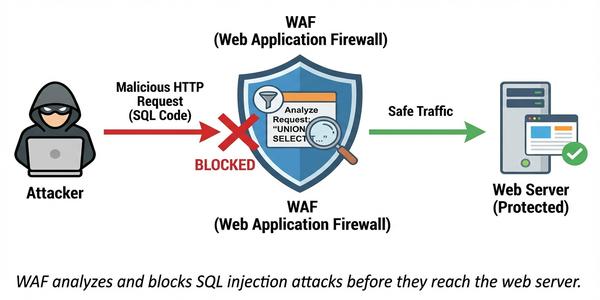

Zapora ogniowa warstwy aplikacji działa jako pośrednik między klientem a serwerem, analizując treść żądań HTTP i blokując te, które zawierają podejrzane wzorce. WAF rozpoznaje składnię protokołu HTTP i jest w stanie wykryć próby ataków nawet w zaszyfrowanym ruchu HTTPS, jeśli znajduje się za punktem zakończenia TLS. W sieciach WLAN WAF może być wdrożony jako urządzenie sprzętowe w centrum danych lub jako usługa w chmurze, ochraniająca aplikacje dostępne przez Internet. WAF działa na podstawie zestawów reguł, które definiują charakterystyki ataków, oraz mechanizmów uczenia maszynowego wykrywających anomalie behawioralne.

Typowe reguły WAF obejmują blokowanie żądań zawierających znaki specjalne w parametrach URL, ograniczenie szybkości żądań z jednego adresu IP oraz weryfikację nagłówka User-Agent. WAF może również chronić przed atakami DDoS na poziomie aplikacji poprzez wykrywanie wzorców charakterystycznych dla botnetów. W sieciach WLAN gęsto zaludnionych, takich jak kampusy uniwersyteckie, WAF pomaga zabezpieczyć systemy informatyczne przed atakami pochodzącymi z sieci studenckich. Poprawna konfiguracja WAF wymaga znajomości architektury chronionej aplikacji oraz regularnej aktualizacji reguł w odpowiedzi na nowo odkryte podatności.

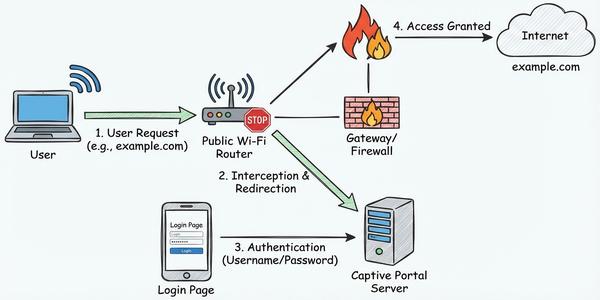

Mechanizm Captive Portal jest powszechnie stosowany w publicznych sieciach WLAN jako metoda uwierzytelniania i akceptacji regulaminu przed uzyskaniem dostępu do Internetu. Działanie portalu opiera się na przechwytywaniu ruchu DNS i HTTP od nowo podłączonych klientów oraz przekierowywaniu ich na lokalną stronę logowania. Systemy operacyjne wykrywają obecność Captive Portal poprzez wysłanie zapytania do specjalnie zdefiniowanego adresu URL, na przykład http://captive.apple.com dla urządzeń Apple, i sprawdzenie, czy odpowiedź jest zgodna z oczekiwaną. Po pomyślnym uwierzytelnieniu punkt dostępowy lub kontroler WLAN dodaje adres MAC urządzenia do listy dozwolonych, umożliwiając swobodny dostęp do Internetu.

Captive Portal może przechowywać informacje o sesjach użytkowników w bazie danych lub w systemie zewnętrznym, co umożliwia generowanie raportów z użytkowania sieci i monitorowanie aktywności. W niektórych implementacjach Captive Portal integruje się z systemem RADIUS do centralnego uwierzytelniania użytkowników, co pozwala na wykorzystanie tych samych poświadczeń w wielu lokalizacjach. W kontekście bezpieczeństwa Captive Portal nie zapewnia szyfrowania transmisji, dlatego użytkownicy publicznych sieci WLAN powinni zawsze korzystać z HTTPS i VPN w celu ochrony swojej prywatności.

Współczesne urządzenia mobilne nie czekają, aż użytkownik ręcznie wpisze adres HTTP w przeglądarce. Korzystają z wbudowanych mechanizmów detekcji Captive Portal – zaraz po przypisaniu adresu IP próbują połączyć się z odgórnie zdefiniowaną domeną (np. captive.apple.com dla urządzeń Apple, msftconnecttest.com dla Windows, connectivitycheck.gstatic.com dla Androida). Jeśli odpowiedź zostanie przechwycona lub przekierowana, system automatycznie wyświetla okienko logowania. Wiedza ta jest niezbędna przy diagnostyce problemów z sieciami gośćinnymi.

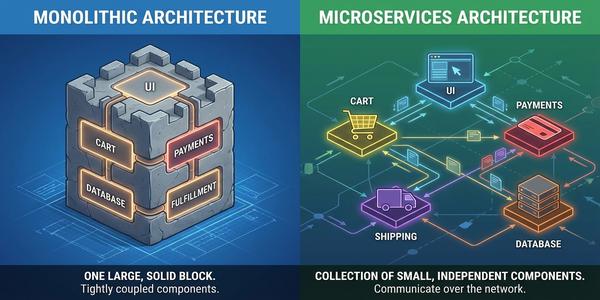

Architektura mikrousług dzieli duże aplikacje na niezależne, luźno powiązane komponenty, z których każdy odpowiada za pojedynczą funkcję biznesową i może być rozwijany, testowany i wdrażany niezależnie od pozostałych. Każda mikrousługa komunikuje się z innymi za pośrednictwem lekkich protokołów, najczęściej HTTP z formatem JSON lub protokołu gRPC, co umożliwia implementację każdej z nich w innym języku programowania. W sieciach WLAN wydajność komunikacji między mikrousługami jest zależna od opóźnień na łączu radiowym, co w przypadku rozproszonych systemów chmurowych może być istotnym czynnikiem ograniczającym. Konteneryzacja za pomocą Dockera i zarządzanie za pomocą Kubernetes stały się standardem wdrażania i orkiestracji mikrousług.

Architektura chmurowa umożliwia elastyczne skalowanie zasobów w zależności od zapotrzebowania, co w przypadku aplikacji obsługujących klientów poprzez sieci WLAN ma kluczowe znaczenie podczas szczytów obciążenia. Platformy chmurowe oferują usługi zarządzanego DNS, równoważenia obciążenia i sieci CDN, które optymalizują dostarczanie treści do użytkowników końcowych w sieciach WLAN. W architekturze mikrousług monitorowanie i diagnostyka są bardziej złożone niż w aplikacjach monolitycznych, co wymaga stosowania zaawansowanych narzędzi do śledzenia przepływu żądań i agregacji logów z wielu komponentów.

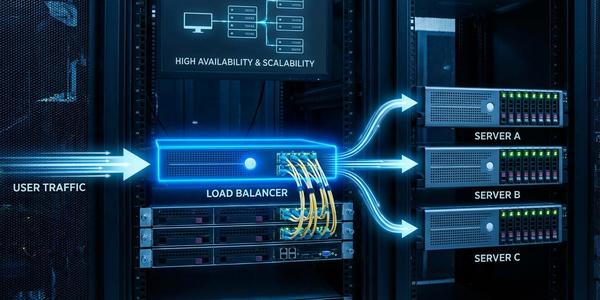

Równoważenie obciążenia na warstwie czwartej działa na poziomie połączeń TCP, rozdzielając ruch na podstawie adresów IP i portów bez analizowania treści pakietów. Load balancer warstwy siódmej, zwany również reverse proxy, analizuje treść żądań HTTP, co umożliwia bardziej inteligentne kierowanie ruchu, na przykład na podstawie nagłówka cookie lub adresu URL. W sieciach WLAN load balancer może optymalizować dostarczanie treści poprzez kierowanie klientów do serwera najbliższego geograficznie lub najmniej obciążonego, co skraca czas odpowiedzi. Równoważenie obciążenia jest kluczowym elementem skalowalnych architektur aplikacji webowych, umożliwiającym obsługę milionów jednoczesnych żądań.

Algorytmy równoważenia obciążenia obejmują metody takie jak round-robin, najmniejsza liczba połączeń, najmniejsze opóźnienie oraz haszowanie adresu IP klienta zapewniające stałość sesji. W sieciach WLAN klienci mobilni często zmieniają adresy IP podczas roamingu, co może zakłócić działanie algorytmów opartych na haszowaniu adresu źródłowego. Nowoczesne load balancery obsługują protokół PROXY, który przenosi oryginalny adres IP klienta przez pośredników, co ułatwia diagnostykę i audyt bezpieczeństwa. W chmurze obliczeniowej load balancer jest najczęściej implementowany jako usługa zarządzana, która automatycznie skaluje się w zależności od ruchu.

Sieć CDN składa się z setek lub tysięcy serwerów brzegowych rozmieszczonych w wielu lokalizacjach na całym świecie i przechowujących kopie statycznych treści popularnych serwisów internetowych. Technologia anycast umożliwia kierowanie żądań klientów do najbliższego geograficznie serwera CDN, co znacząco skraca czas odpowiedzi. W sieciach WLAN wykorzystanie CDN ma szczególne znaczenie, ponieważ umożliwia szybkie ładowanie stron nawet przy relatywnie wolnym łączu bezprzewodowym. CDN przechowuje nie tylko treści statyczne, takie jak obrazy, arkusze stylów i skrypty JavaScript, ale coraz częściej również treści dynamiczne i strumienie wideo.

Współczesne sieci CDN oferują dodatkowe funkcje, takie jak ochrona przed atakami DDoS poprzez rozproszenie ruchu na wiele serwerów, optymalizację obrazów w czasie rzeczywistym oraz przyspieszenie dostarczania treści dynamicznych za pomocą mechanizmów inteligentnego buforowania. W sieciach WLAN publicznych, takich jak lotniska i hotele, CDN odgrywa kluczową rolę w zapewnieniu płynnego strumieniowania wideo i szybkiego dostępu do informacji. Wdrożenie CDN jest szczególnie zalecane dla serwisów o globalnym zasięgu, ponieważ redukuje opóźnienia związane z odległością fizyczną między klientem a serwerem.

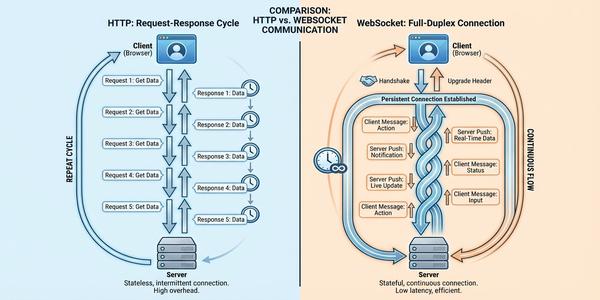

Protokół WebSocket, znormalizowany przez IETF w dokumencie RFC 6455, umożliwia ustanowienie trwałego, dwukierunkowego kanału komunikacyjnego między przeglądarką a serwerem za pomocą pojedynczego połączenia TCP. Inicjalizacja połączenia WebSocket rozpoczyna się od standardowego żądania HTTP, które zawiera nagłówek Upgrade: websocket informujący serwer o zamiarze przejścia na protokół WebSocket. Po potwierdzeniu przez serwer, połączenie przełącza się z protokołu HTTP na WebSocket, a dane są przesyłane w ramkach o małym narzucie protokołowym. W sieciach WLAN WebSocket jest szczególnie użyteczny dla aplikacji wymagających niskich opóźnień i częstej dwukierunkowej komunikacji, takich jak czaty online i narzędzia do współpracy w czasie rzeczywistym.

W przeciwieństwie do tradycyjnego podejścia z cyklicznym odpytywaniem serwera, WebSocket pozwala na natychmiastowe przesyłanie danych od serwera do klienta bez opóźnień związanych z nawiązywaniem nowych połączeń HTTP. W sieciach WLAN stabilność połączenia WebSocket może być zagrożona podczas roamingu między punktami dostępowymi, co wymaga implementacji automatycznego ponownego łączenia po stronie klienta. WebSocket wspiera również transmisję danych binarnych, co jest wykorzystywane w grach przeglądarkowych i aplikacjach strumieniujących. Zabezpieczona wersja WebSocket Secure działa przez TLS na porcie 443, co zapewnia szyfrowanie transmisji i uniemożliwia podsłuch w publicznych sieciach WLAN.

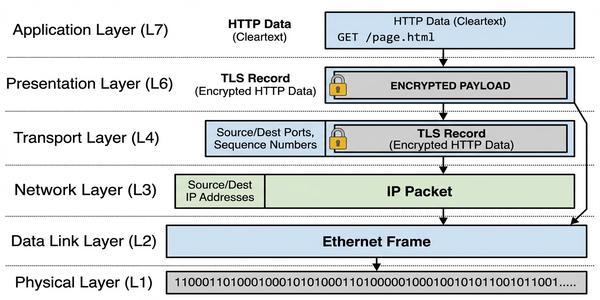

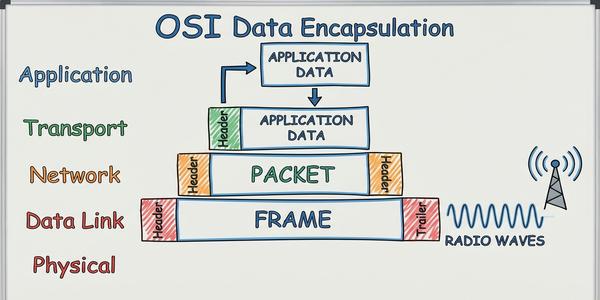

Proces kapsułkowania danych podczas przeglądania strony internetowej ilustruje współpracę wszystkich warstw modelu OSI, od aplikacji aż po warstwę fizyczną. Na przykładzie żądania HTTP widać, jak dane są stopniowo opakowywane w kolejne nagłówki: na warstwie aplikacji powstaje żądanie HTTP, które jest następnie szyfrowane przez TLS na warstwie prezentacji. Warstwa transportowa dzieli dane na segmenty TCP z numerami sekwencyjnymi i portami, a warstwa sieciowa dodaje nagłówek IP z adresami źródłowym i docelowym. Warstwa łącza danych tworzy ramkę 802.11 z adresami MAC punktu dostępowego i stacji klienckiej, a warstwa fizyczna moduluje ramkę na sygnał radiowy.

Po stronie punktu dostępowego odbiorczego następuje proces odwrotny, czyli dekapsułkacja, w którym kolejne warstwy usuwają nagłówki i przekazują dane w górę stosu protokołów. Punkt dostępowy usuwa ramkę 802.11, odczytuje docelowy adres MAC i przekazuje pakiet IP przez interfejs przewodowy do sieci szkieletowej. W routerach na trasie pakietu warstwa sieciowa analizuje docelowy adres IP i podejmuje decyzje routingu, a warstwa łącza danych tworzy nowe ramki odpowiednie dla danego medium fizycznego. W docelowym serwerze WWW proces dekapsułkacji przebiega aż do warstwy aplikacji, gdzie serwer odczytuje żądanie HTTP i przygotowuje odpowiedź.

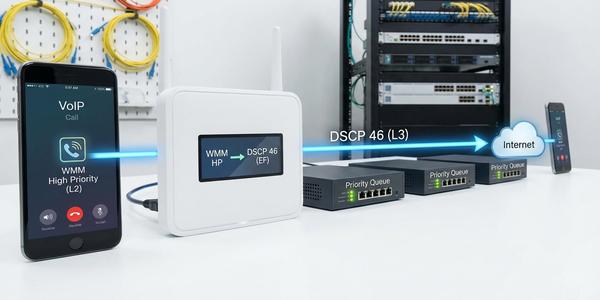

Jakość usług w sieciach WLAN wymaga spójnego oznaczania ruchu na wszystkich warstwach, począwszy od ramek 802.11 z priorytetami WMM aż po znaczniki DSCP w pakietach IP. Mechanizm WMM, oparty na standardzie IEEE 802.11e, definiuje cztery kategorie dostępu: głosową, wideo, best-effort i tło, które odpowiadają różnym poziomom priorytetu transmisji. Kategorie te są mapowane na odpowiednie wartości DSCP w warstwie sieciowej, co zapewnia spójne traktowanie ruchu przez wszystkie urządzenia na trasie transmisji. W sieciach WLAN priorytetyzacja głosu i wideo ma kluczowe znaczenie dla jakości rozmów VoIP i wideokonferencji.

Skuteczne działanie QoS end-to-end wymaga prawidłowej konfiguracji wszystkich urządzeń na trasie pakietu, w tym punktów dostępowych, przełączników i routerów. Znaczniki DSCP są ustawiane przez urządzenie źródłowe lub przez zaufany przełącznik brzegowy i są respektowane przez routery w sieci szkieletowej. W sieciach WLAN problemem jest fakt, że oznaczenia priorytetów WMM są usuwane podczas transmisji przez łącze przewodowe, jeśli nie zostaną poprawnie przetłumaczone na znaczniki warstwy trzeciej. Tylko spójne i konsekwentne oznaczanie i traktowanie ruchu na warstwach 2, 3 i wyższych może zapewnić prawdziwą jakość usług od końca do końca.

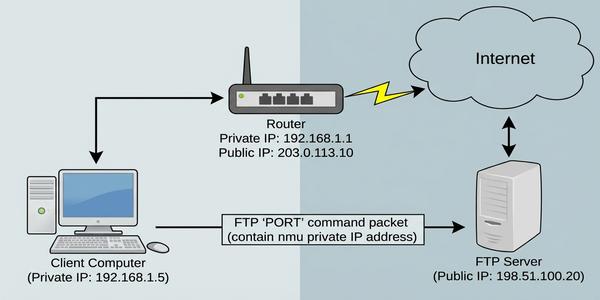

Problemy z NAT w przypadku protokołów takich jak FTP i SIP wynikają z faktu, że protokoły te przesyłają adresy IP i numery portów wewnątrz swoich wiadomości, a nie tylko w nagłówkach pakietów. Gdy router wykonuje translację adresów, zmienia adres źródłowy w nagłówku IP, ale nie modyfikuje adresów zapisanych w treści wiadomości aplikacyjnej. W przypadku aktywnego FTP klient przesyła serwerowi swój prywatny adres IP w poleceniu PORT, a serwer próbując nawiązać połączenie danych, kieruje je na adres prywatny, który nie jest dostępny z Internetu. W sieciach WLAN problem ten jest szczególnie widoczny ze względu na powszechne stosowanie translacji NAT w routerach domowych i biurowych.

Mechanizm ALG w routerach rozwiązuje ten problem poprzez inteligentną inspekcję treści pakietów protokołów takich jak FTP i SIP. Router jako ALG analizuje wiadomości aplikacyjne i modyfikuje adresy IP oraz numery portów w treści pakietów, dopasowując je do rzeczywistych adresów po translacji NAT. W nowoczesnych sieciach WLAN znaczenie ALG maleje, ponieważ coraz więcej protokołów jest projektowanych z uwzględnieniem NAT, a popularność zyskują techniki takie jak STUN i ICE, które pozwalają na wykrywanie adresów publicznych. Nieprawidłowo skonfigurowany ALG może jednak powodować problemy z działaniem innych protokołów.

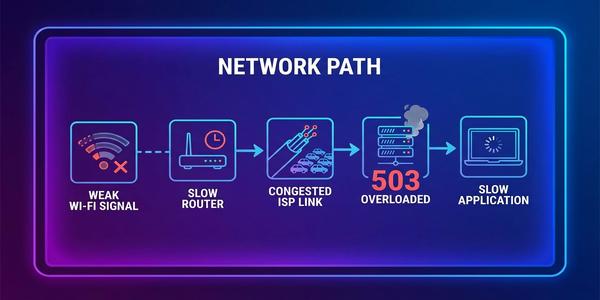

Wydajność aplikacji odczuwalna przez użytkownika końcowego w sieci WLAN jest wypadkową wielu czynników, z których tylko część jest związana z samym łączem bezprzewodowym. Opóźnienie na łączu radiowym, zależne od odległości od punktu dostępowego, liczby współbieżnych użytkowników i poziomu zakłóceń, jest tylko jedną ze składowych całkowitego czasu odpowiedzi. Do tego dochodzą opóźnienia na routerach pośrednich, czas przetwarzania na serwerze DNS, opóźnienia związane z nawiązywaniem połączeń TLS oraz wydajność samego serwera aplikacji. W sieciach WLAN holistyczne podejście do diagnostyki wymaga pomiarów na wszystkich etapach ścieżki komunikacyjnej.

Identyfikacja wąskich gardeł w sieci WLAN wymaga systematycznego testowania poszczególnych segmentów ścieżki transmisyjnej. Narzędzia takie jak ping i traceroute pozwalają na pomiar opóźnień i identyfikację węzłów powodujących opóźnienia, a iperf umożliwia pomiar przepustowości na różnych odcinkach. W praktyce administracyjnej często okazuje się, że problem nie leży w sieci WLAN, ale w przeciążonym łączu internetowym, wolno odpowiadającym serwerze DNS lub nieoptymalnej konfiguracji serwera aplikacji. Kompleksowa diagnostyka wydajności w sieciach WLAN wymaga spojrzenia na cały stos komunikacyjny.

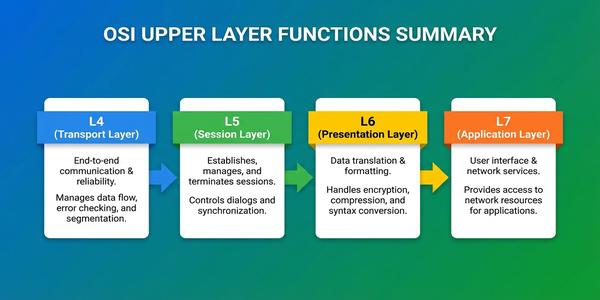

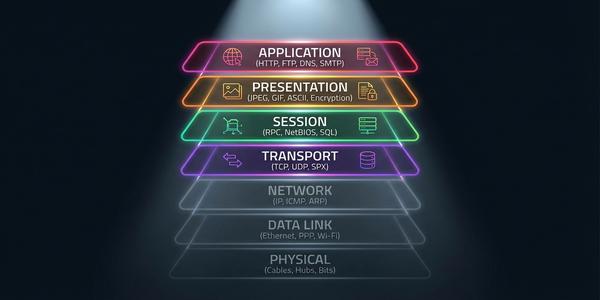

Podsumowanie warstw wyższych modelu OSI pokazuje, jak ogromny postęp dokonał się w dziedzinie komunikacji sieciowej na przestrzeni ostatnich dekad. Warstwa transportowa z protokołami TCP i UDP stanowi fundament, na którym opiera się cała komunikacja między zastosowaniami, oferując różne poziomy niezawodności i wydajności. Warstwa sesji i prezentacji, choć często niewidoczne dla użytkownika końcowego, odgrywają istotną rolę w organizacji dialogu między aplikacjami oraz w zapewnieniu bezpieczeństwa i kompatybilności danych. Warstwa aplikacji, będąca najbardziej zewnętrzną warstwą, dostarcza konkretnych protokołów, które umożliwiają korzystanie z usług internetowych.

W kontekście sieci WLAN wszystkie te warstwy są równie ważne, a zrozumienie ich wzajemnych zależności jest kluczem do efektywnego projektowania i diagnostyki sieci. Problemy na niższych warstwach, takie jak zakłócenia radiowe czy przeciążenie punktu dostępowego, mają bezpośredni wpływ na działanie protokołów wyższych warstw, powodując retransmisje TCP i zwiększone opóźnienia aplikacji. Z kolei błędy w konfiguracji protokołów warstwy aplikacji mogą być błędnie interpretowane jako problemy z łączem radiowym. Kompleksowa wiedza o wszystkich warstwach modelu OSI pozwala na skuteczną diagnostykę i optymalizację sieci WLAN.

Kończąc serię wykładów o sieciach WLAN, warto spojrzeć w przyszłość i zastanowić się nad kierunkami rozwoju technologii bezprzewodowych. Standard Wi-Fi 7, oparty na IEEE 802.11be, wprowadzi jeszcze wyższe prędkości transmisji dzięki szerszym kanałom 320 MHz i zaawansowanej modulacji 4096-QAM. Równocześnie rozwijają się technologie 5G i 6G, które będą konkurować i uzupełniać tradycyjne sieci WLAN w zastosowaniach wymagających niskich opóźnień i wysokiej niezawodności. Warstwy wyższe stosu protokołów będą musiały dostosować się do tych zmian, oferując jeszcze lepsze mechanizmy kontroli zatłoczenia, szybsze nawiązywanie połączeń i skuteczniejsze zabezpieczenia.

Zrozumienie mechanizmów działania wszystkich warstw modelu OSI, od fizycznej transmisji fal radiowych aż po protokoły aplikacyjne, daje absolwentom kierunków IT solidne podstawy do dalszego rozwoju zawodowego. Wiedza ta jest niezbędna nie tylko dla administratorów sieci, ale także dla programistów aplikacji sieciowych, inżynierów bezpieczeństwa i architektów systemów rozproszonych. Zachęcam do dalszego zgłębiania tajników sieci komputerowych, ponieważ jest to dziedzina, która nieustannie ewoluuje i oferuje coraz to nowe wyzwania oraz możliwości rozwoju.

Ewolucja bezpieczeństwa WLAN odzwierciedla nieustanny wyścig między twórcami standardów a osobami próbującymi je łamać. WEP, wprowadzony w 1997 roku, dawał fałszywe poczucie bezpieczeństwa – jego złamanie było możliwe w ciągu kilku minut. WPA było rozwiązaniem przejściowym, wdrożonym zanim finalna wersja IEEE 802.11i (WPA2) została ratyfikowana. WPA3, ratyfikowany w 2018 roku, wprowadza szereg ulepszeń, w tym obowiązkowe ramki zarządzające chronione (PMF/802.11w) oraz 192-bitowe szyfrowanie w trybie Enterprise.

Tryb Enterprise jest standardem w sieciach korporacyjnych i akademickich, ponieważ umożliwia centralne zarządzanie dostępem, audytowanie i natychmiastowe odbieranie uprawnień poszczególnym użytkownikom. Serwer RADIUS (np. FreeRADIUS, Microsoft NPS) przechowuje bazę użytkowników i podejmuje decyzje o autoryzacji. Protokół EAP-TLS, oparty na wzajemnym uwierzytelnianiu certyfikatami X.509, jest uznawany za najbezpieczniejszą metodę uwierzytelniania w sieciach WLAN.

W kontekście warstw OSI: sam proces uwierzytelniania EAP zachodzi ponad warstwą łącza danych. Ramki EAP są transportowane przez protokół EAPOL (EAP over LAN) na warstwie 2, natomiast komunikacja między AP a serwerem RADIUS odbywa się przez protokół UDP (warstwa 4) na porcie 1812 (uwierzytelnianie) i 1813 (accounting).

Zabezpieczanie sieci WLAN to proces ciągły, wymagający podejścia wielowarstwowego. Samo włączenie WPA3 nie gwarantuje bezpieczeństwa – konieczna jest właściwa segmentacja, monitoring i polityka zarządzania dostępem. W środowiskach korporacyjnych kluczowe jest wdrożenie systemu NAC (Network Access Control), który weryfikuje nie tylko tożsamość użytkownika, ale również stan bezpieczeństwa urządzenia (np. aktualność systemu operacyjnego, obecność antywirusa).

Mechanizm OWE (Enhanced Open) w WPA3 rozwiązuje wieloletni problem sieci publicznych – nawet bez hasła, każde połączenie jest indywidualnie szyfrowane, co uniemożliwia pasywne podsłuchiwanie ruchu przez innych użytkowników tej samej sieci.
